  KD2110V采用工业通用标准DC0~5V电压输出信号接口，方便接入PLC，DCS等各种仪表或系统，用于监测温度,湿度等状态量。内部使用了较高精度的传感内核及相关器件，确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V\10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。

技术参数

---

技术参数	参数值
品牌	KLHA/快乐海岸
温度测量范围	-40℃~123.8℃
温度测量精度	±0.5℃ @25℃
湿度测量范围	0~100%RH
湿度测量精度	±3%RH @25℃
输出信号	DC0~5V
供电电源	DC12~24V 1A
运行环境温度	-40~80°C
运行环境湿度	5%RH~90%RH

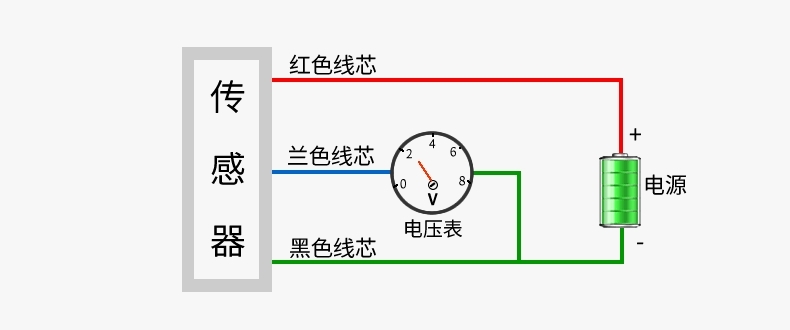

产品接线

---

    任何错误接线均有可能对产品造成不可逆的损坏。请在断电的情况下认真按如下方式接线，接好线确认无误后再通电使用。

编号	引线颜色	标号	说明
1	红色	V+	共用电源正极
2	绿色	V-	共用负极
3	黄色	H+	湿度电压信号
4	兰色	T+	温度电压信号

DC0-5V电压：温度与DC0-5V电压计算

---

  例设量程为-30~80℃，模拟量输出为0~5VDC0-5V电压信号时,温度与DC0-5V电压的计算关系如公式所示：C=(80--30)*(X-0)÷(5-0)+-30,其中80为温度量程上限，-30为量程下限，5为DC0-5V电压输出量程上限，0为下限,X为当前读出的DC0-5V电压值,C为计算出来的温度值,常用数值列表如下：

DC0-5V电压 X(V)	温度值 C(℃)	计算过程
0	-30	(80-(-30))*(0-0)÷(5-0)+-30
1	-8	(80-(-30))*(1-0)÷(5-0)+-30
2	14	(80-(-30))*(2-0)÷(5-0)+-30
3	36	(80-(-30))*(3-0)÷(5-0)+-30
4	58	(80-(-30))*(4-0)÷(5-0)+-30
5	80	(80-(-30))*(5-0)÷(5-0)+-30

    如表所示，当测量值2.5V时，当前温度为25℃。

DC0-5V电压：湿度与DC0-5V电压计算

---

  例设量程为0~100%RH，模拟量输出为0~5VDC0-5V电压信号时,湿度与DC0-5V电压的计算关系如公式所示：C=(100-0)*(X-0)÷(5-0)+0,其中100为湿度量程上限，0为量程下限，5为DC0-5V电压输出量程上限，0为下限,X为当前读出的DC0-5V电压值,C为计算出来的湿度值,常用数值列表如下：

DC0-5V电压 X(V)	湿度值 C(%RH)	计算过程
0	0.0	(100-0)*(0-0)÷(5-0)+0
1	20.0	(100-0)*(1-0)÷(5-0)+0
2	40.0	(100-0)*(2-0)÷(5-0)+0
3	60.0	(100-0)*(3-0)÷(5-0)+0
4	80.0	(100-0)*(4-0)÷(5-0)+0
5	100.0	(100-0)*(5-0)÷(5-0)+0

    如表所示，当测量值2.5V时，当前湿度为50%RH。
