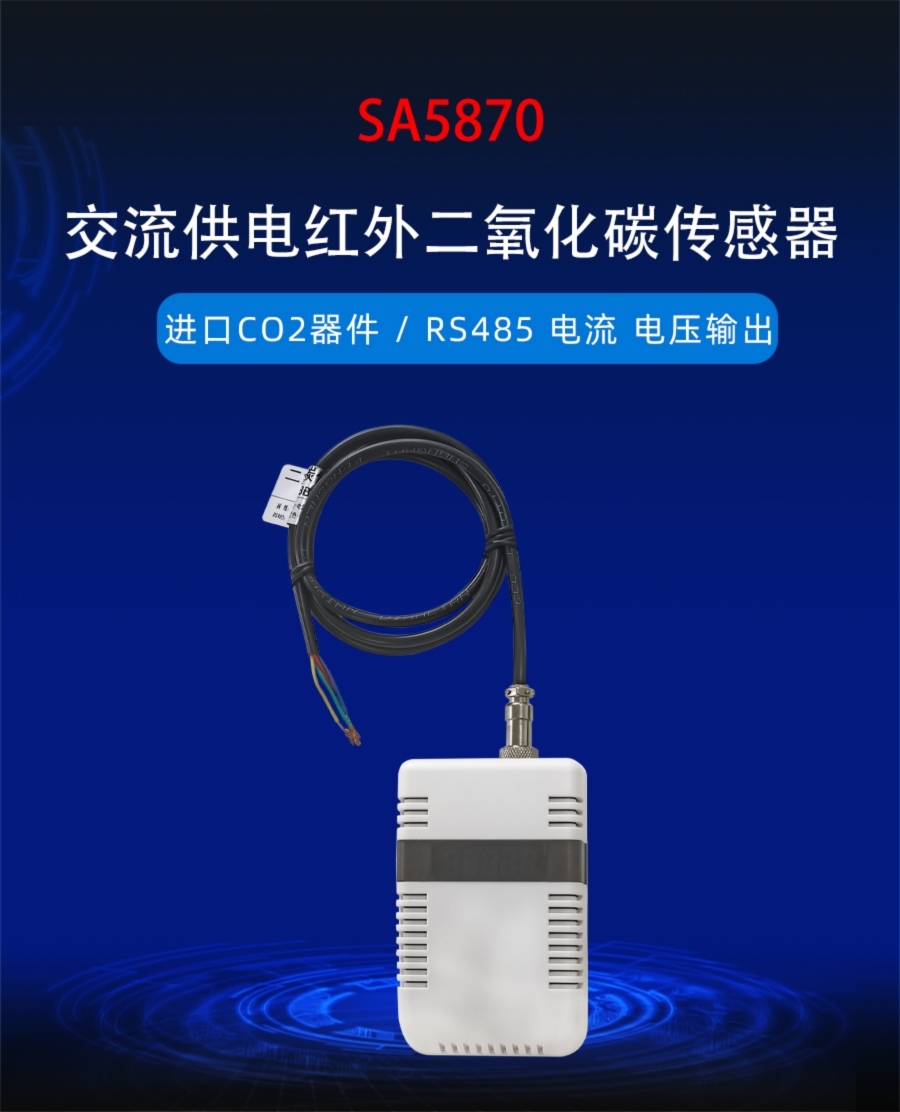

 [SA5870]  交流供电红外二氧化碳传感器

SA5870 SA5870

技术参数

技术参数参数值
品牌SONBEST/搜博
CO2测量范围0~5000ppm
CO2测量精度±100ppm
输出方式RS485/4-20mA/DC0-10V
供电电源AC/DC12~24V 1A
运行环境温度-30~85℃
运行环境湿度5%RH~90%RH

产品选型

    产品设计了RS485,4-20mA,DC0-10V多种输出方式,根据输出方式的不同,产品分为以下几种型号。
产品型号输出方式及供电压范围
SA5870BRS485总线
SA5870M4-20mA
SA5870V10DC0-10V

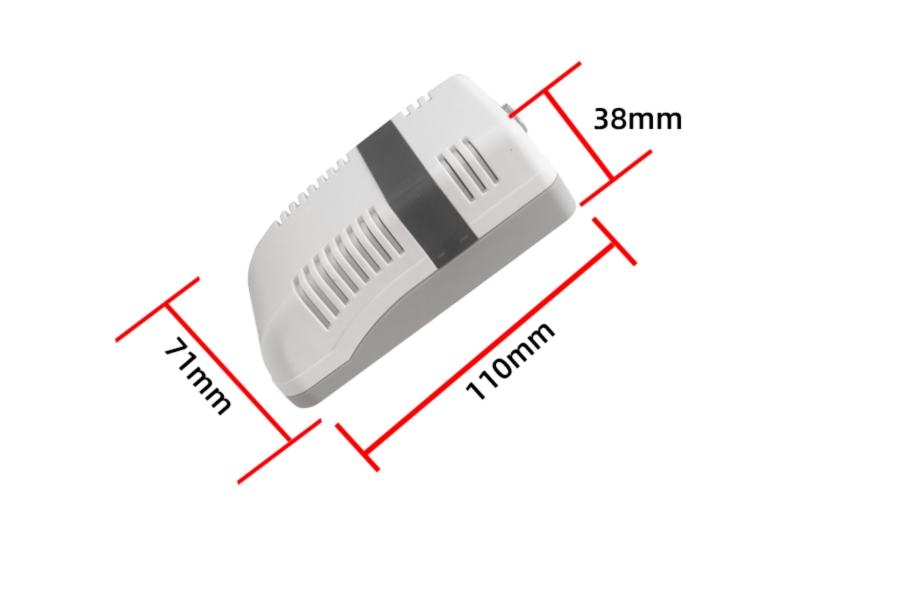

外形尺寸

SA5870 SA5870 SA5870 SA5870

产品特色

SA5870

典型应用

SA5870

应用方案

SA5870

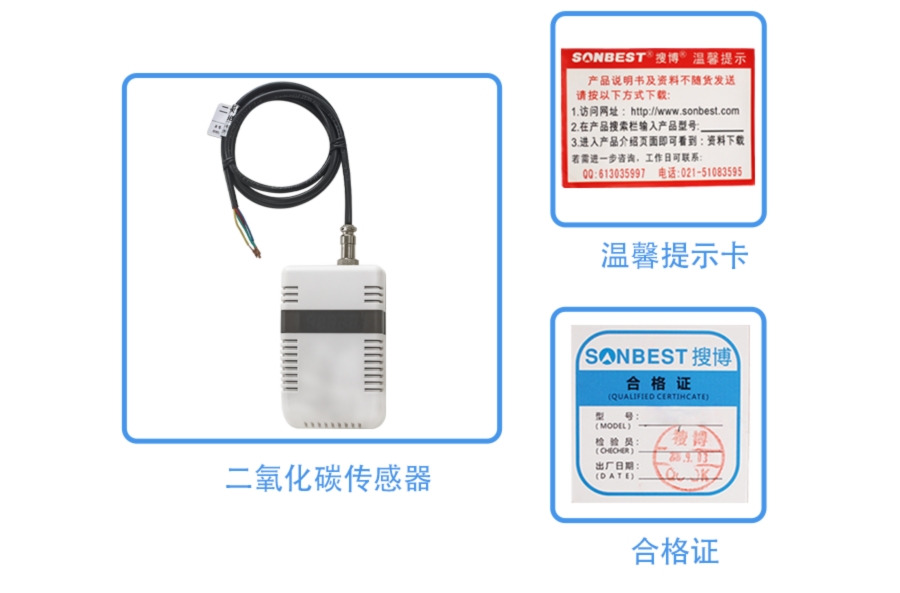

发货清单

SA5870

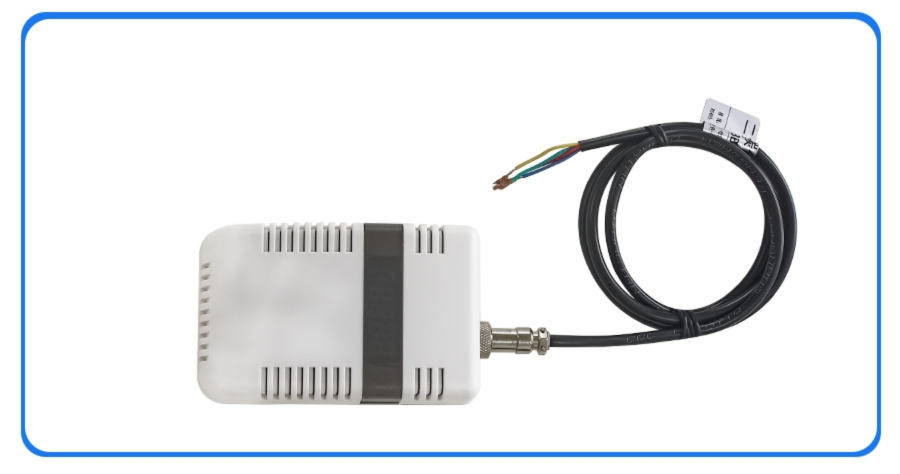

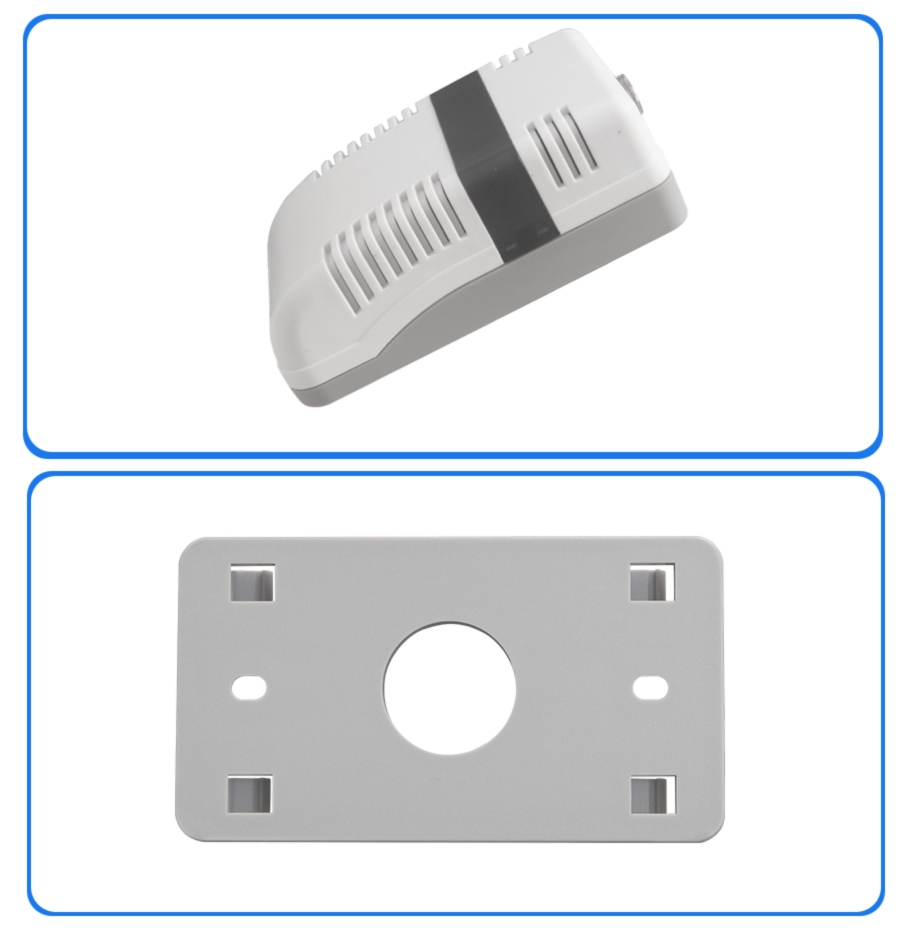

实物照片

SA5870 SA5870

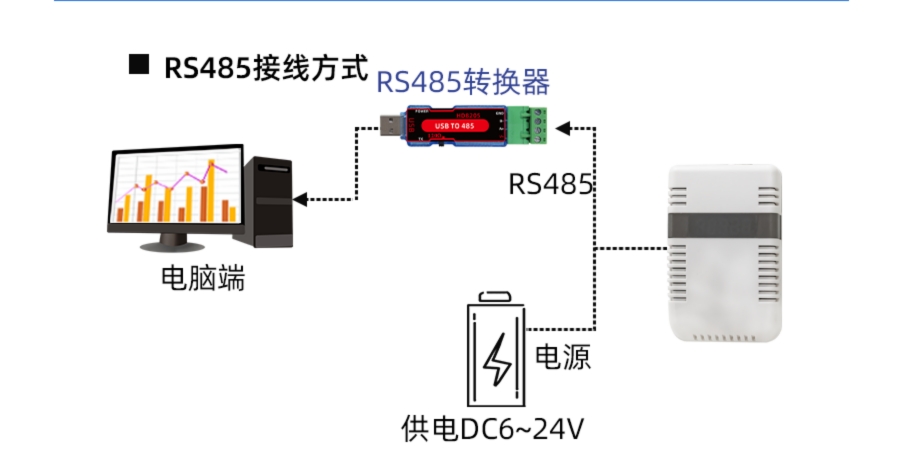

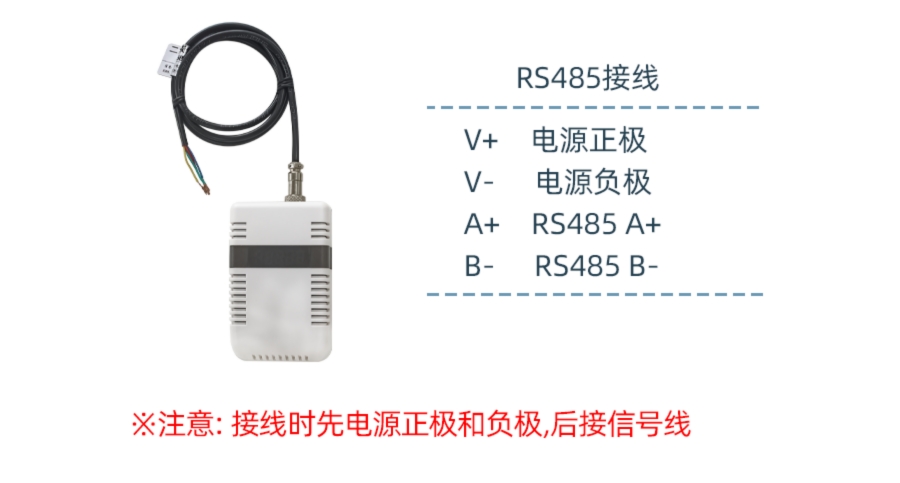

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 模块及非记录仪表:9600,8,n,1 或 记录仪:115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 01 84 0A 。
地址功能码起始地址 数据长度 校验码
010300 0000 0184 0A
    对于正确的问询帧,设备会响应数据:01 03 02 00 79 79 A6 ,响应格式:
地址功能码长度数据1校验码
0103 0200 79 79 A6
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
2. 常用数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 001#二氧化碳寄存器只读0~65535
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10

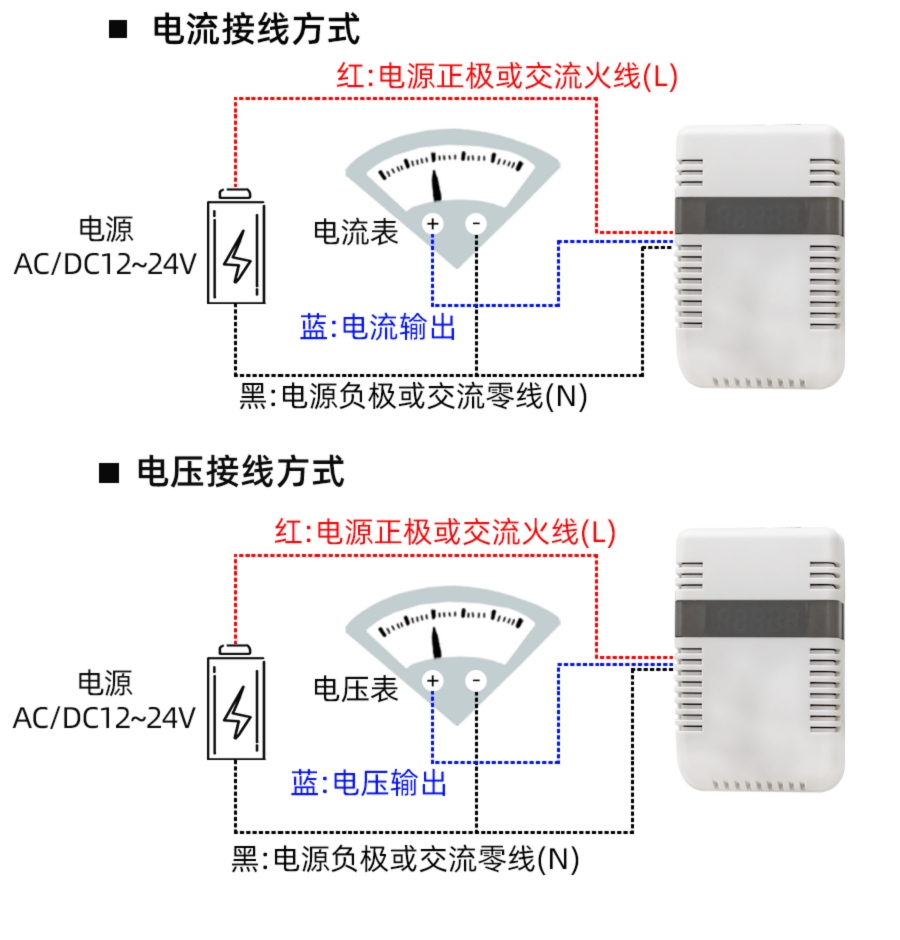

4-20mA电流型:二氧化碳与电流计算

  例设量程为0~2000ppm,模拟量输出为4~20mA电流信号时,二氧化碳与电流的计算关系如公式所示:C=(2000-0)*(X-4)÷(20-4)+0,其中2000为二氧化碳量程上限,0为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的二氧化碳值,常用数值列表如下:
电流 X(mA)二氧化碳值 C(ppm)计算过程
40.0(2000-0)*(4-4)÷(20-4)+0
5125.0(2000-0)*(5-4)÷(20-4)+0
6250.0(2000-0)*(6-4)÷(20-4)+0
7375.0(2000-0)*(7-4)÷(20-4)+0
8500.0(2000-0)*(8-4)÷(20-4)+0
9625.0(2000-0)*(9-4)÷(20-4)+0
10750.0(2000-0)*(10-4)÷(20-4)+0
11875.0(2000-0)*(11-4)÷(20-4)+0
121000.0(2000-0)*(12-4)÷(20-4)+0
131125.0(2000-0)*(13-4)÷(20-4)+0
141250.0(2000-0)*(14-4)÷(20-4)+0
151375.0(2000-0)*(15-4)÷(20-4)+0
161500.0(2000-0)*(16-4)÷(20-4)+0
171625.0(2000-0)*(17-4)÷(20-4)+0
181750.0(2000-0)*(18-4)÷(20-4)+0
191875.0(2000-0)*(19-4)÷(20-4)+0
202000.0(2000-0)*(20-4)÷(20-4)+0
    如表所示,当测量值8mA时,当前二氧化碳为500ppm。

DC0-10VDC0-10V电压型:二氧化碳与DC0-10V电压计算

  例设量程为0~2000ppm,模拟量输出为0~10VDC0-10V电压信号时,二氧化碳与DC0-10V电压的计算关系如公式所示:C=(2000-0)*(X-0)÷(10-0)+0,其中2000为二氧化碳量程上限,0为量程下限,10为DC0-10V电压输出量程上限,0为下限,X为当前读出的DC0-10V电压值,C为计算出来的二氧化碳值,常用数值列表如下:
DC0-10V电压 X(V)二氧化碳值 C(ppm)计算过程
00.0(2000-0)*(0-0)÷(10-0)+0
1200.0(2000-0)*(1-0)÷(10-0)+0
2400.0(2000-0)*(2-0)÷(10-0)+0
3600.0(2000-0)*(3-0)÷(10-0)+0
4800.0(2000-0)*(4-0)÷(10-0)+0
51000.0(2000-0)*(5-0)÷(10-0)+0
61200.0(2000-0)*(6-0)÷(10-0)+0
71400.0(2000-0)*(7-0)÷(10-0)+0
81600.0(2000-0)*(8-0)÷(10-0)+0
91800.0(2000-0)*(9-0)÷(10-0)+0
102000.0(2000-0)*(10-0)÷(10-0)+0
    如表所示,当测量值5V时,当前二氧化碳为1000ppm。
