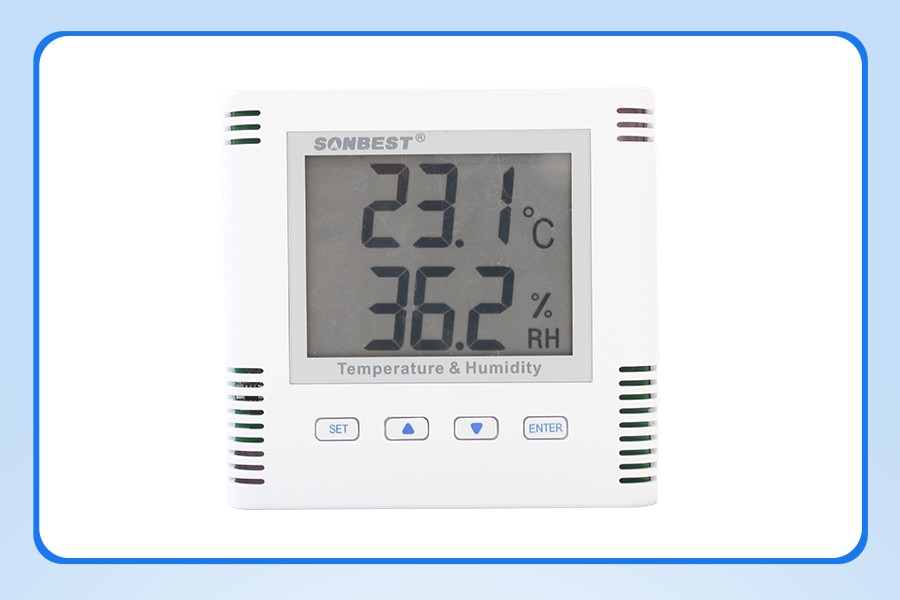

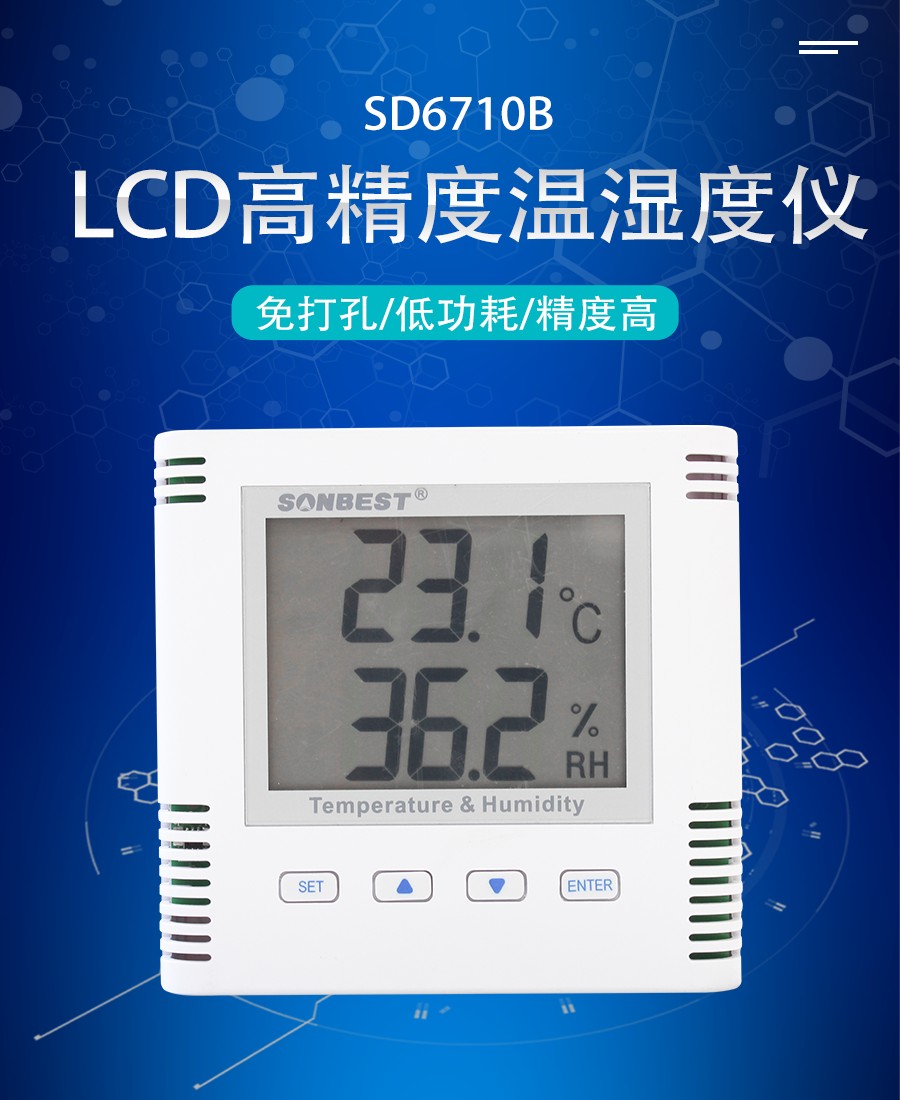

 [SD6710B]  LCD温湿度显示仪


SD6710B SD6710B

技术参数

技术参数参数值
品牌SONBEST/搜博
温度测量范围-30℃~85℃
温度测量精度±0.5℃ @25℃
湿度测量范围0~100%RH
湿度测量精度±3%RH @25℃
通讯接口RS485
默认波特率9600 8 n 1
供电电源DC9~24V 1A
显示方式LCD
运行环境温度-30~85℃
运行环境湿度5%RH~90%RH

外形尺寸

SD6710B

应用软件

SD6710B SD6710B SD6710B SD6710B SD6710B

产品接线

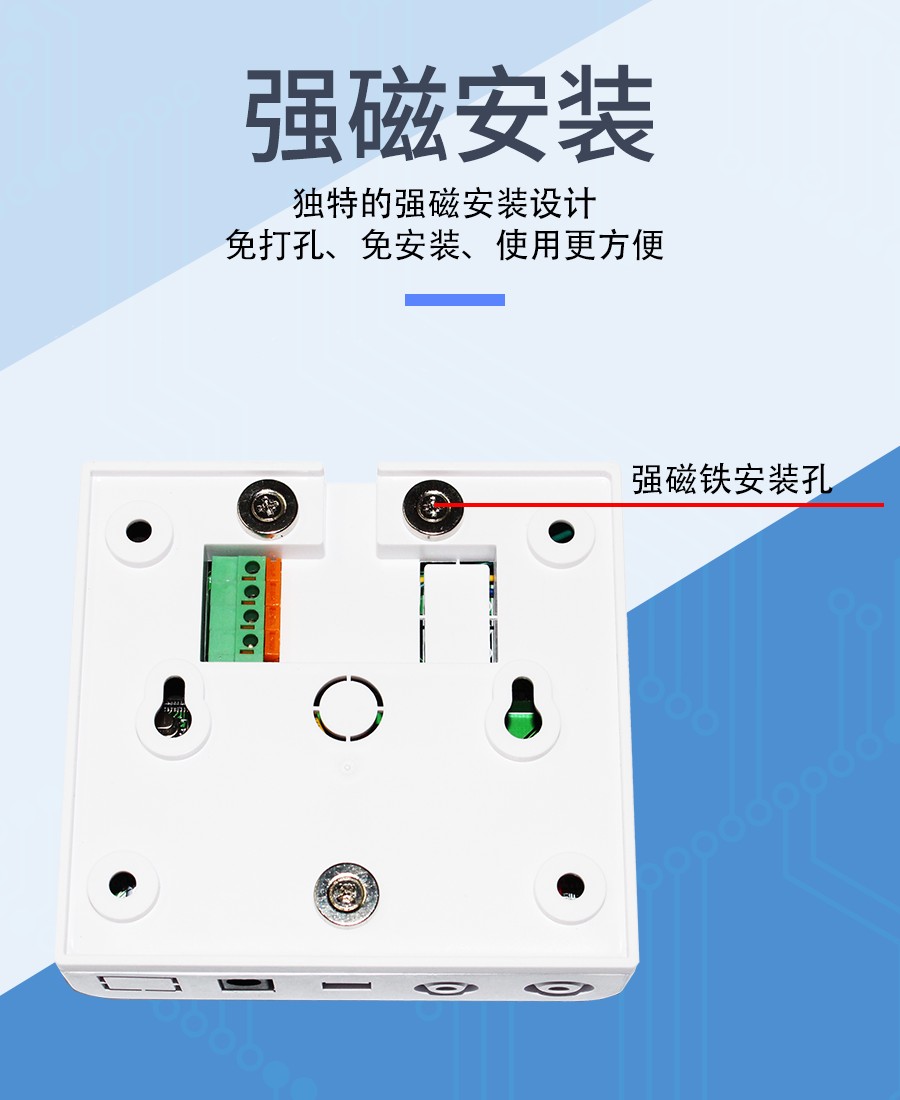

产品细节

SD6710B SD6710B

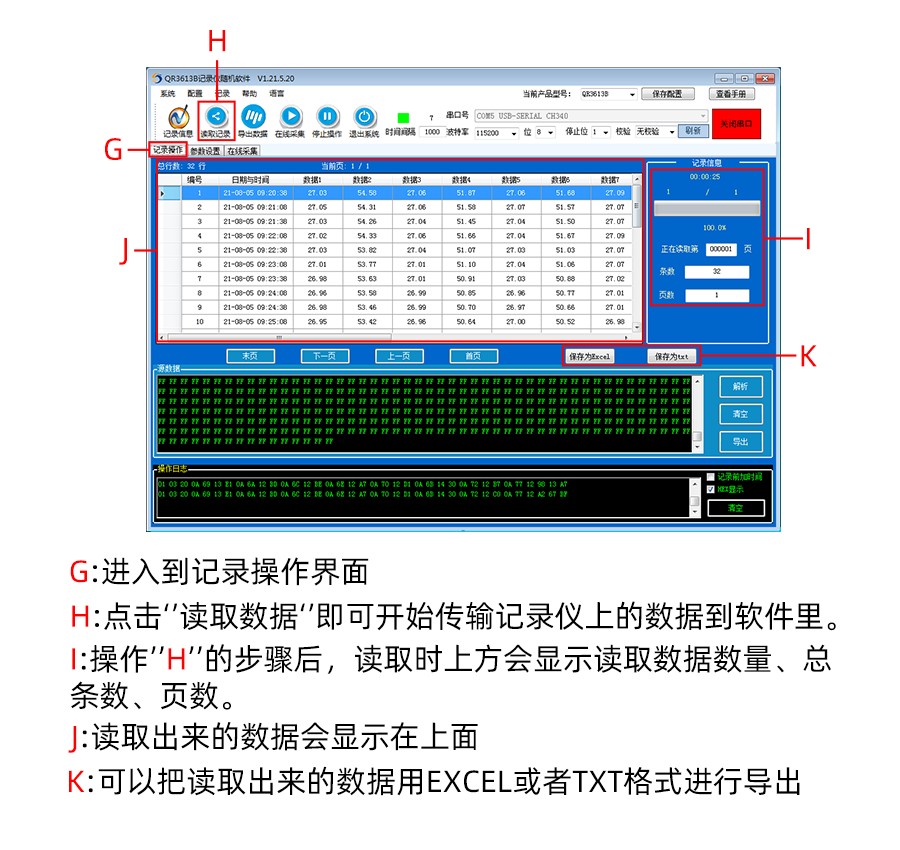

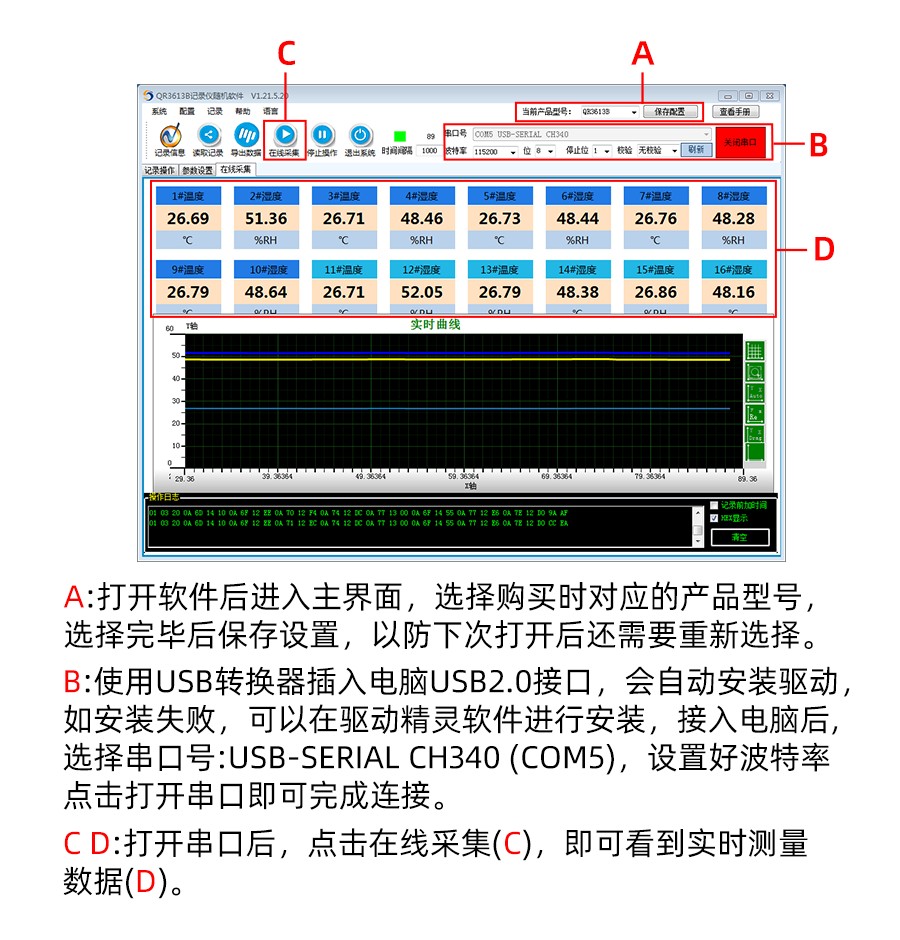

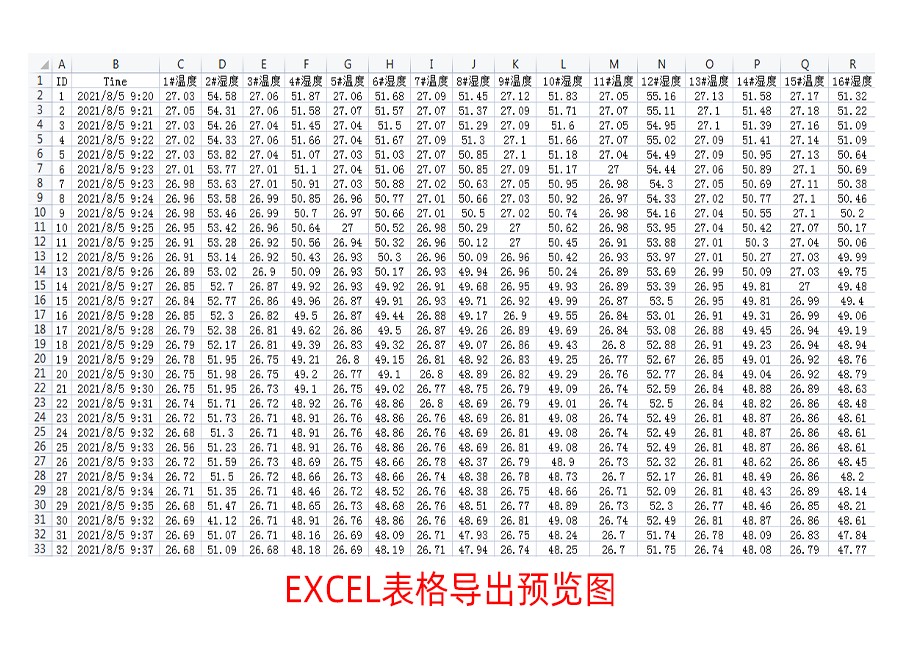

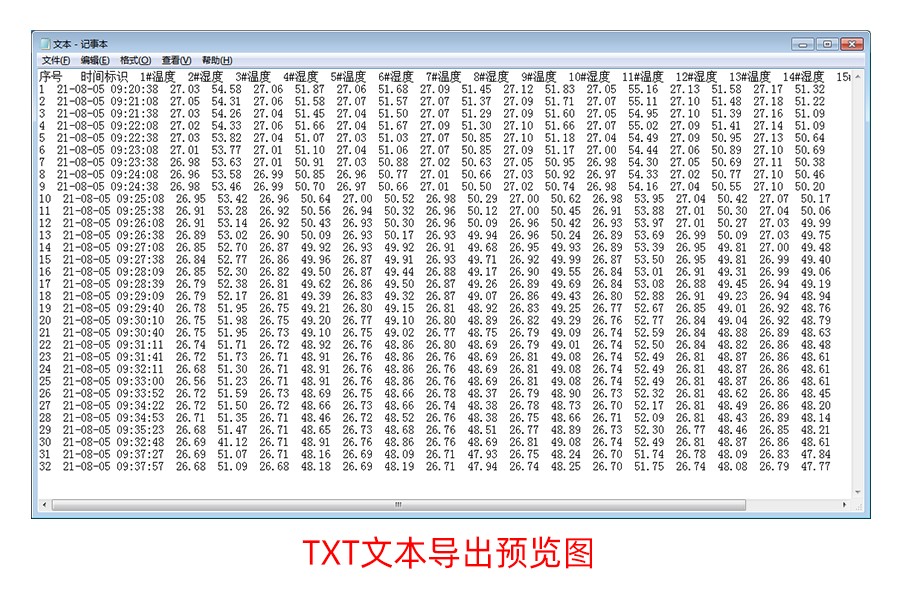

软件说明

SD6710B SD6710B SD6710B SD6710B SD6710B

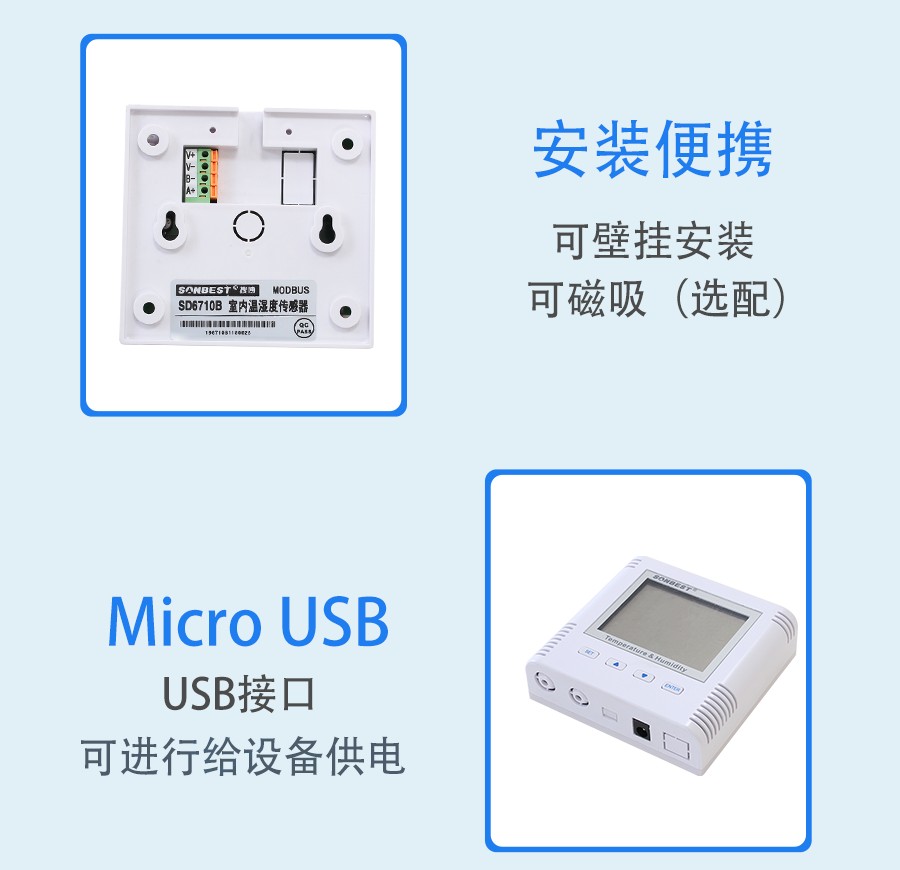

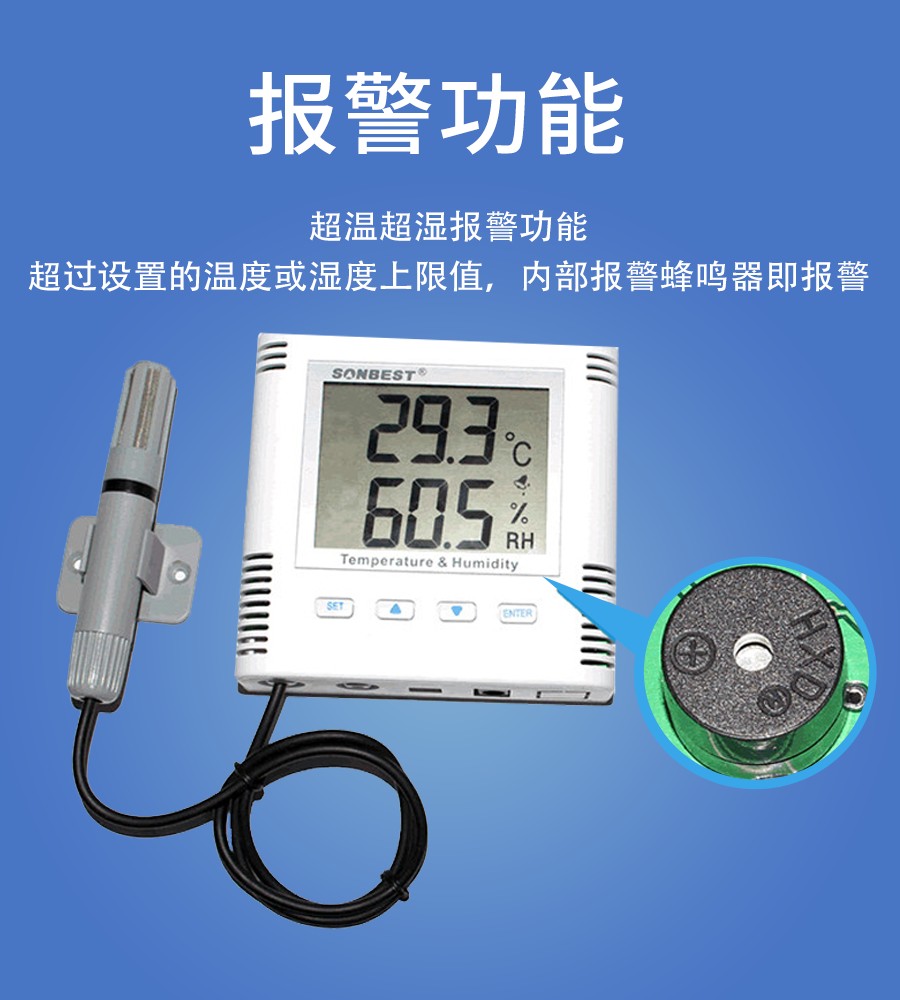

产品特色

SD6710B SD6710B SD6710B

典型应用

SD6710B

发货清单

SD6710B

实物照片

SD6710B SD6710B SD6710B

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 模块及非记录仪表:9600,8,n,1 或 记录仪:115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 02 C4 0B 。
地址功能码起始地址 数据长度 校验码
010300 0000 02C4 0B
    对于正确的问询帧,设备会响应数据:01 03 04 00 7A 00 00 DB EA ,响应格式:
地址功能码长度数据1数据2校验码
0103 0400 7900 7A DB EA
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
    当值为负数时,数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值,前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=(62999-65535)/100=-25.36。
2. 常用数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 001#温度寄存器只读0~65535
4000200 012#湿度寄存器只读0~65535
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10
