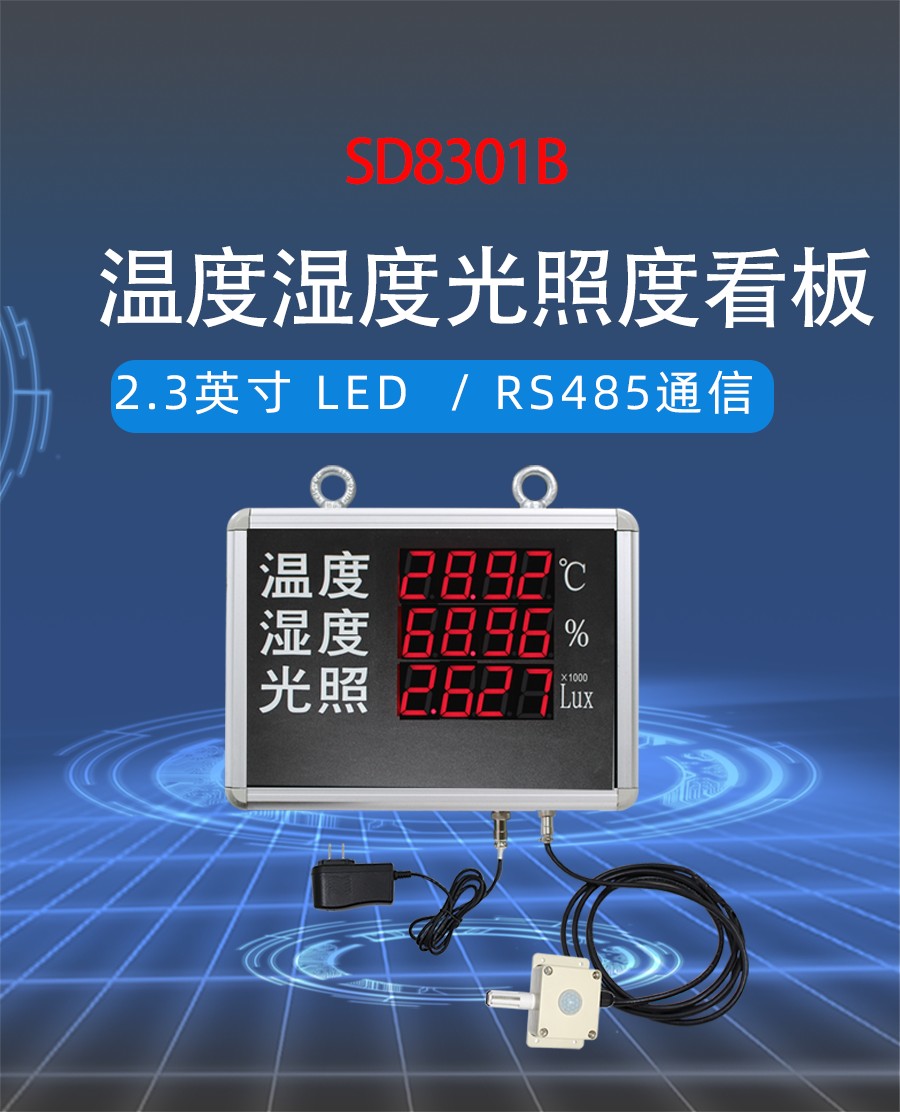

 [SD8301B]  大屏LED显示温湿度、光照度看板

SD8301B SD8301B

技术参数

技术参数参数值
品牌SONBEST/搜博
温度测量范围-30℃~85℃
温度测量精度±0.5℃ @25℃
光照测量范围0~65535Lux
光照最大允许误差±7%
光照重复性测试±5%
光照感光体进口数字式
波长测量范围380nm~730nm
通讯接口RS485
默认波特率9600 8 n 1
供电电源DC9~24V 1A
显示方式LED
运行环境温度-30~85℃
运行环境湿度5%RH~90%RH

外形尺寸

SD8301B SD8301B SD8301B

产品接线

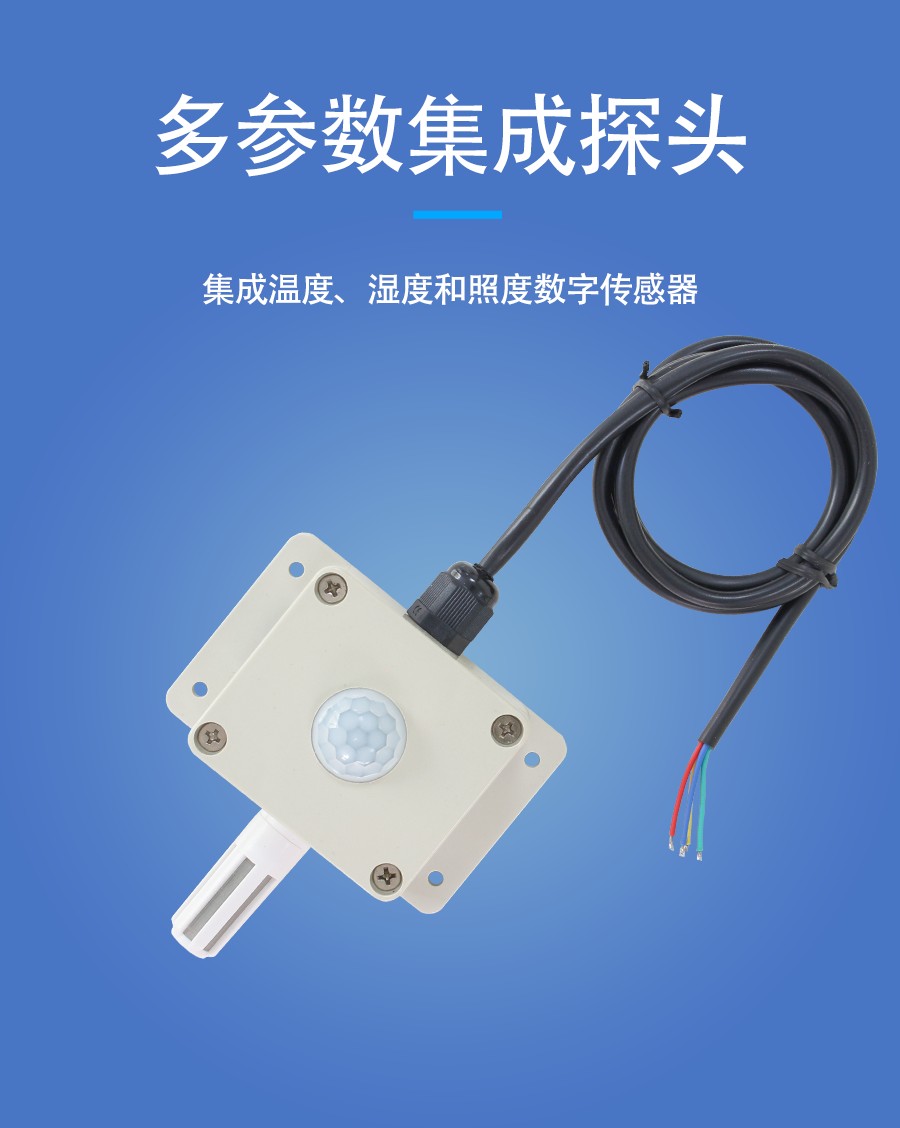

产品特色

SD8301B SD8301B SD8301B

典型应用

SD8301B

应用方案

SD8301B

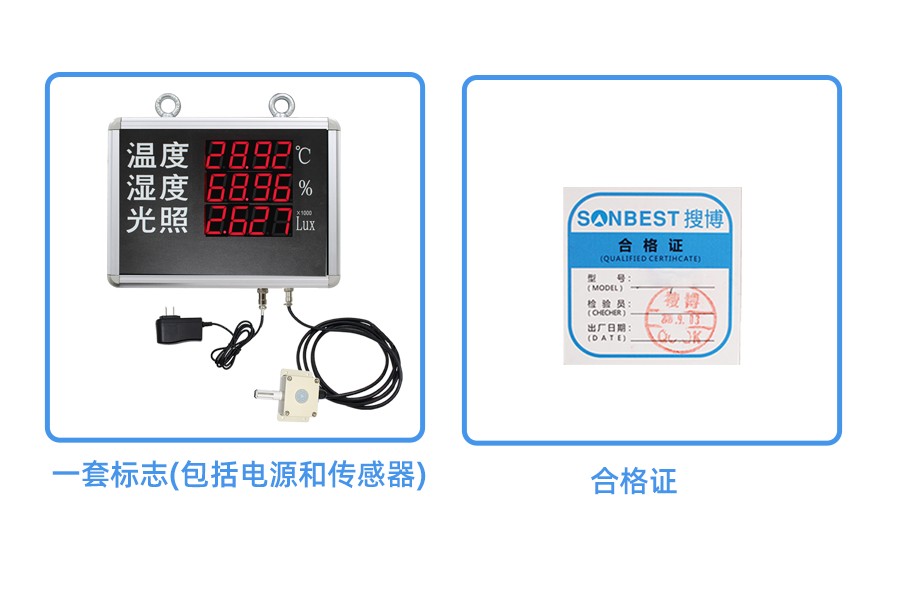

发货清单

SD8301B

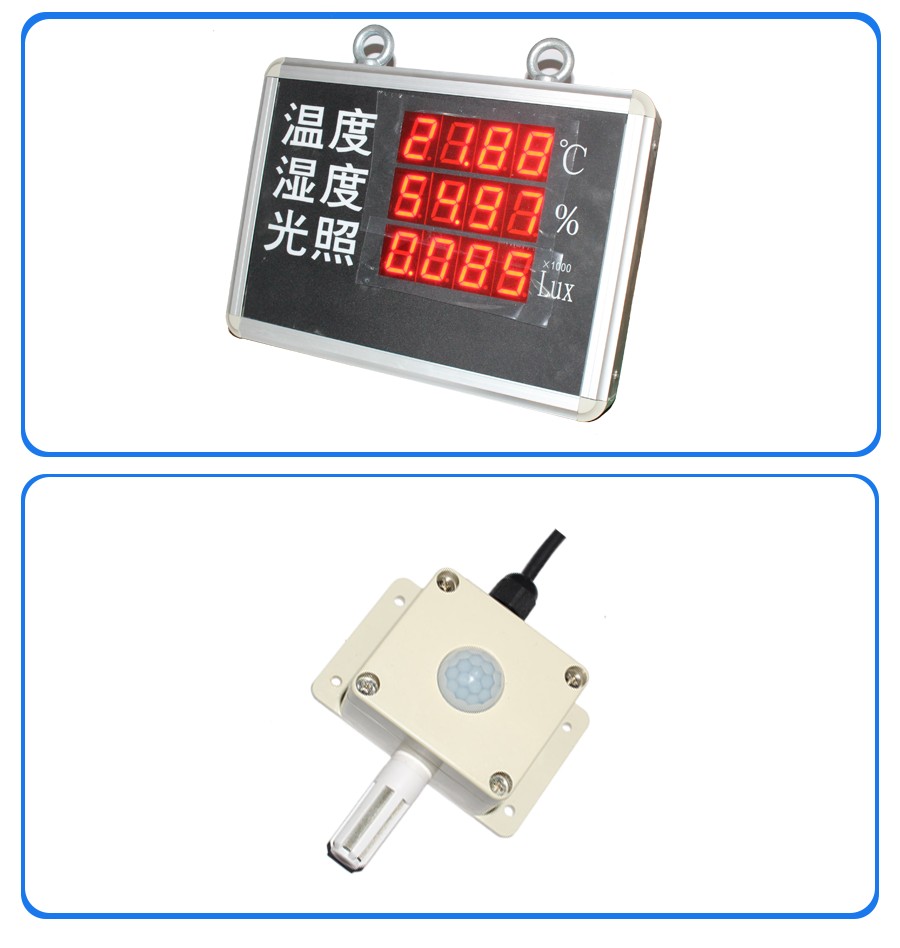

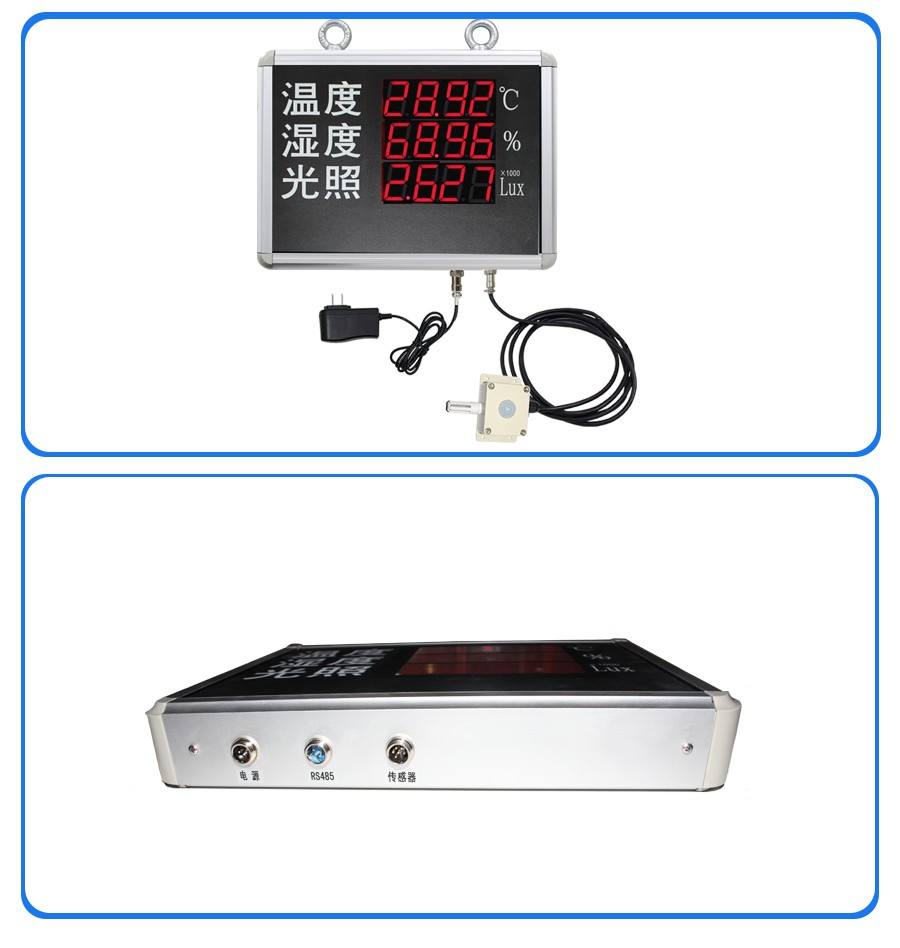

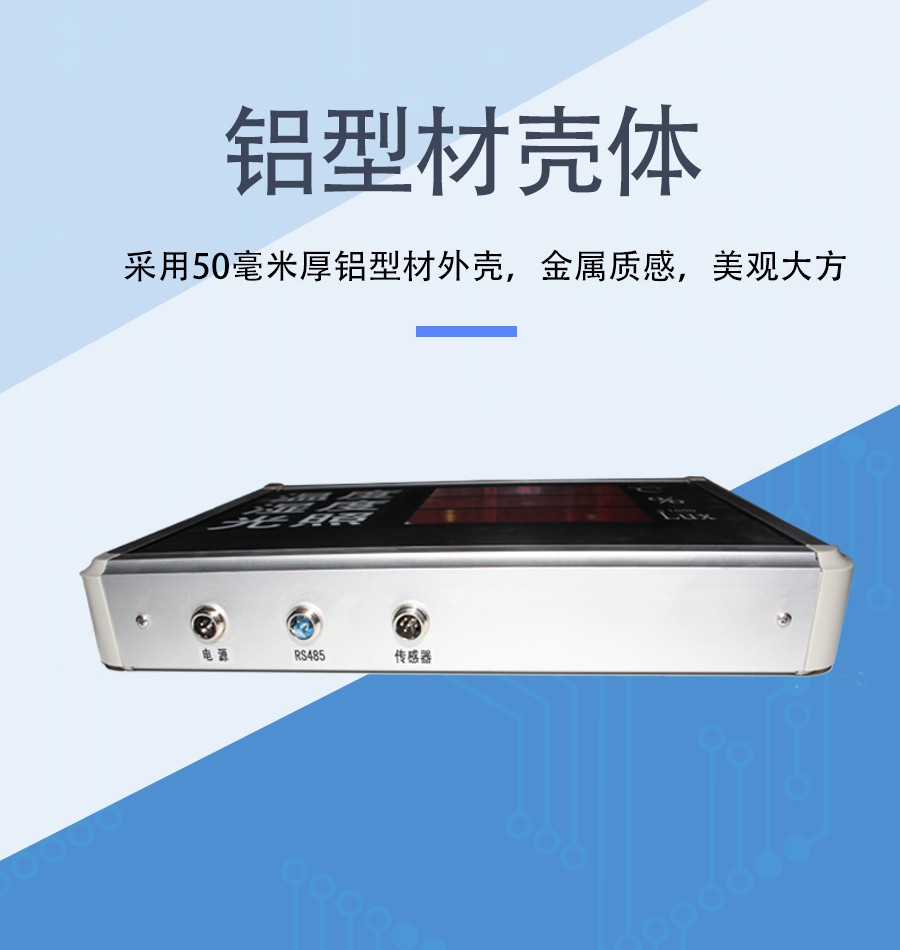

实物照片

SD8301B SD8301B

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 模块及非记录仪表:9600,8,n,1 或 记录仪:115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 03 05 CB 。
地址功能码起始地址 数据长度 校验码
010300 0000 0305 CB
    对于正确的问询帧,设备会响应数据:01 03 06 00 7B 00 00 00 00 C5 7F ,响应格式:
地址功能码长度数据1数据2数据3校验码
0103 0600 7900 7A00 7B C5 7F
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
    当值为负数时,数据是以补码的形式上传的。通常通过判断值是否大于32768的方法来判断正负。当接收到的值大于32768时即为负值,前值减去65535除以100即为真实值。比如接收到的温度数据为62999(十六进制F617),则真实值=(62999-65535)/100=-25.36。
2. 常用数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 001#温度寄存器只读0~65535
4000200 012#湿度寄存器只读0~65535
4000300 023#光照度寄存器只读0~65535
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10

手册
产品发货时不再发送纸质手册,请阅读产品手册后再使用产品

[中文手册]      大屏LED显示温湿度、光照度看板

[英文手册]      Large-screen LED display instrument datasheet

产品配置与测试软件
下载后,请阅读readme.txt说明文档

RV1000通用测试与调试软件

相关软件或资料
教学视频
请下载视频后进行观看视频内容。
手册
产品发货时不再发送纸质手册,请阅读产品手册后再使用产品

[中文手册]      大屏LED显示温湿度、光照度看板

[英文手册]      Large-screen LED display instrument datasheet

产品配置与测试软件
下载后,请阅读readme.txt说明文档

RV1000通用测试与调试软件

相关软件或资料
测试与开发前,请阅读或下载相关的技术文档
教学视频
请下载视频后进行观看视频内容。
