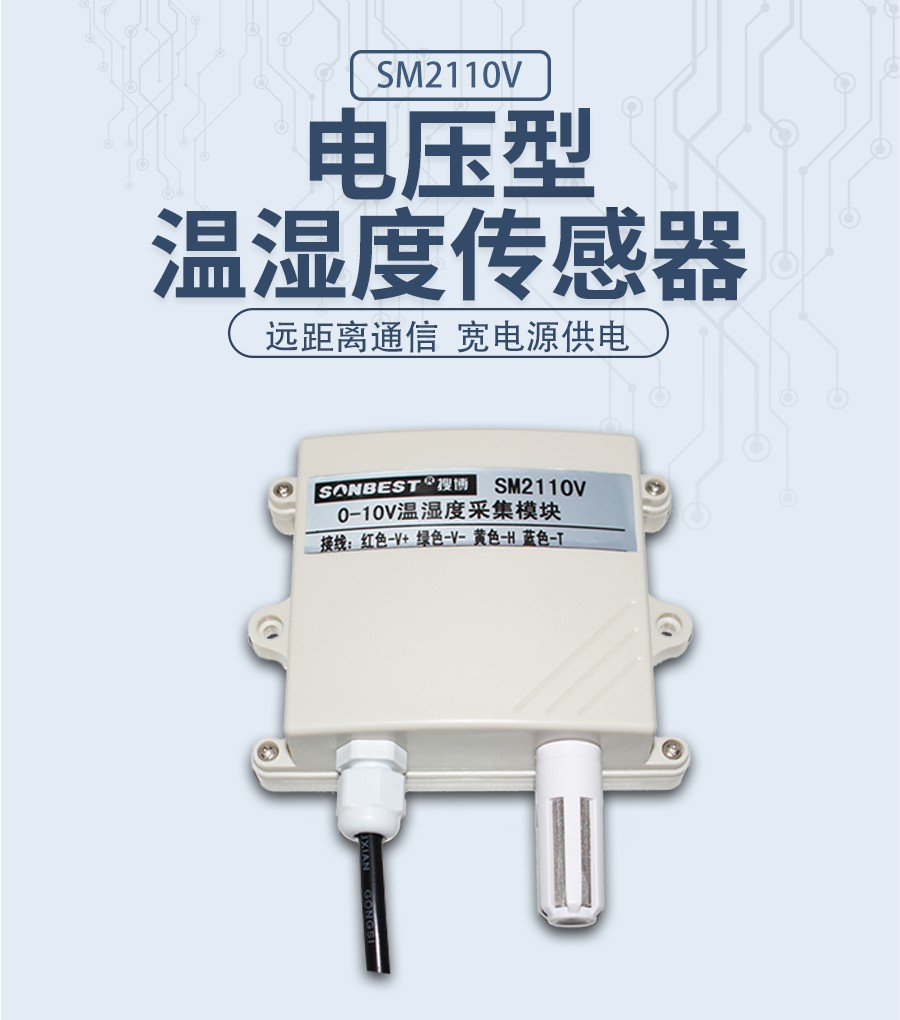

 [SM2110V]  温湿度传感器电压型输出


SM2110V SM2110V

技术参数

技术参数参数值
品牌SONBEST/搜博
温度测量范围0~50℃/-20~80℃/-40~60℃
温度测量精度±0.3℃ @25℃
量程更改方式拔码开关
湿度测量范围0~100%RH
湿度测量精度±3%RH @25℃
输出信号DC0~10V
供电电源DC12~24V 1A
运行环境温度-30~85℃
运行环境湿度5%RH~90%RH

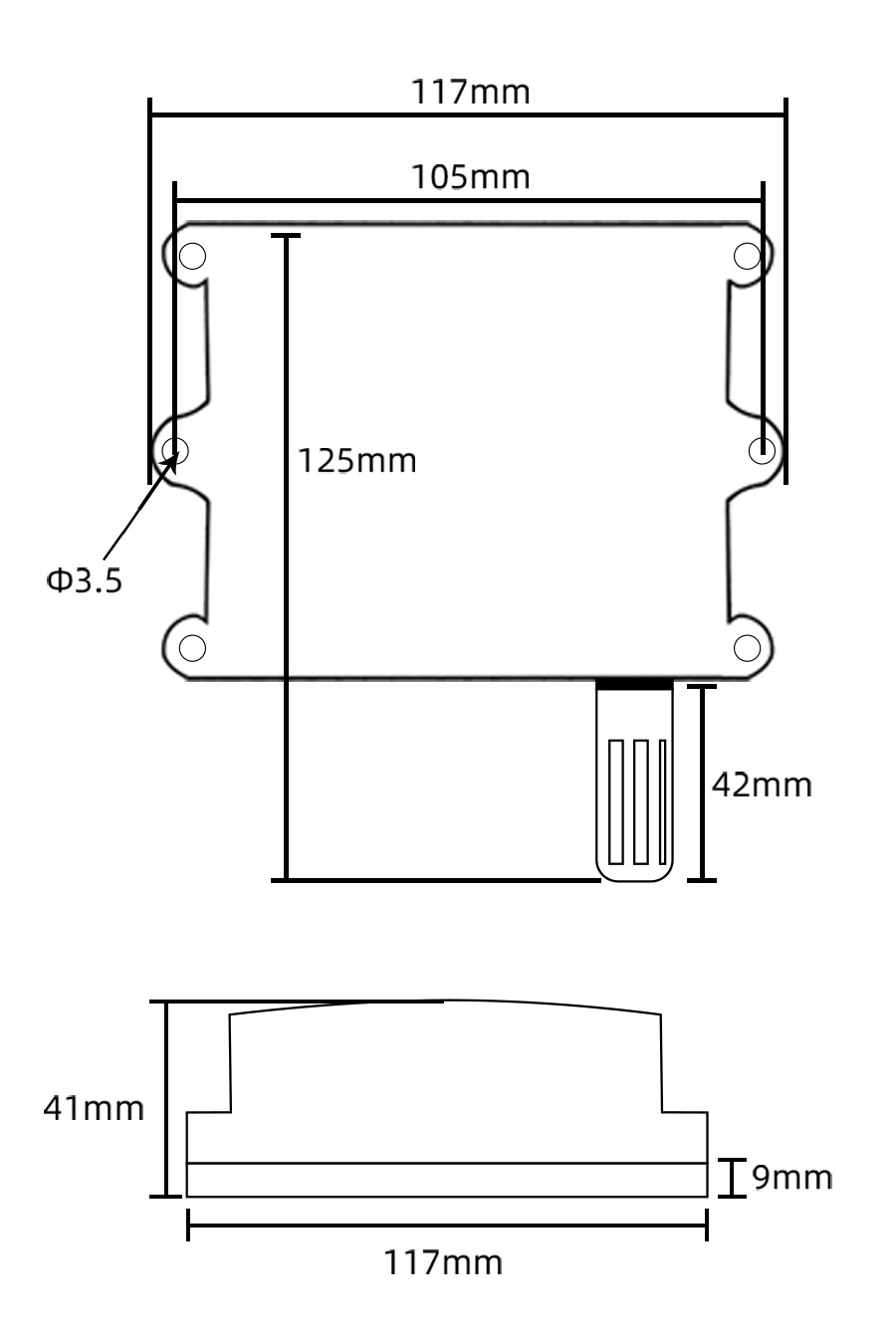

外形尺寸

SM2110V

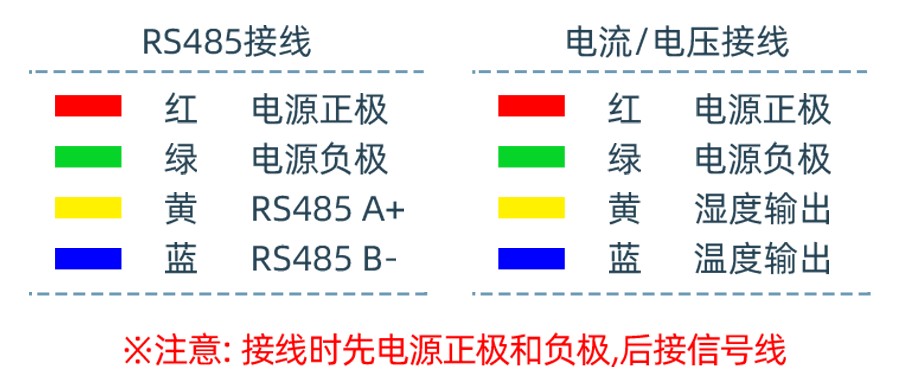

产品接线

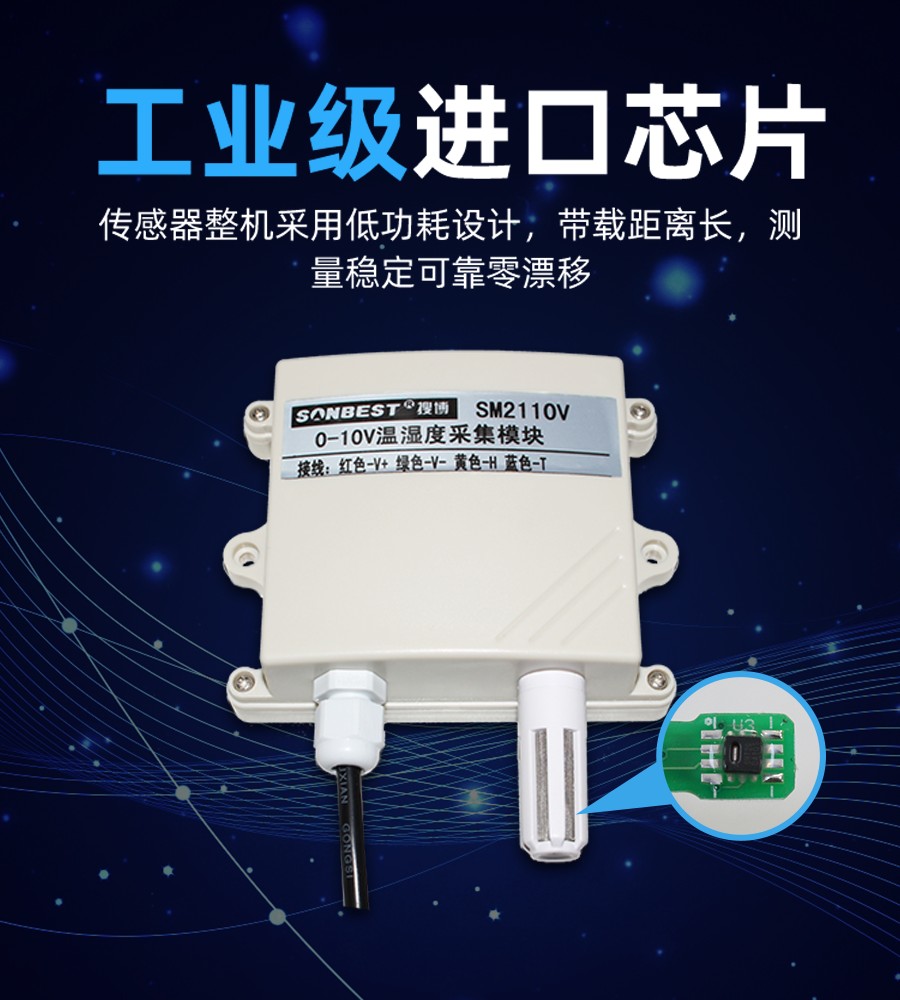

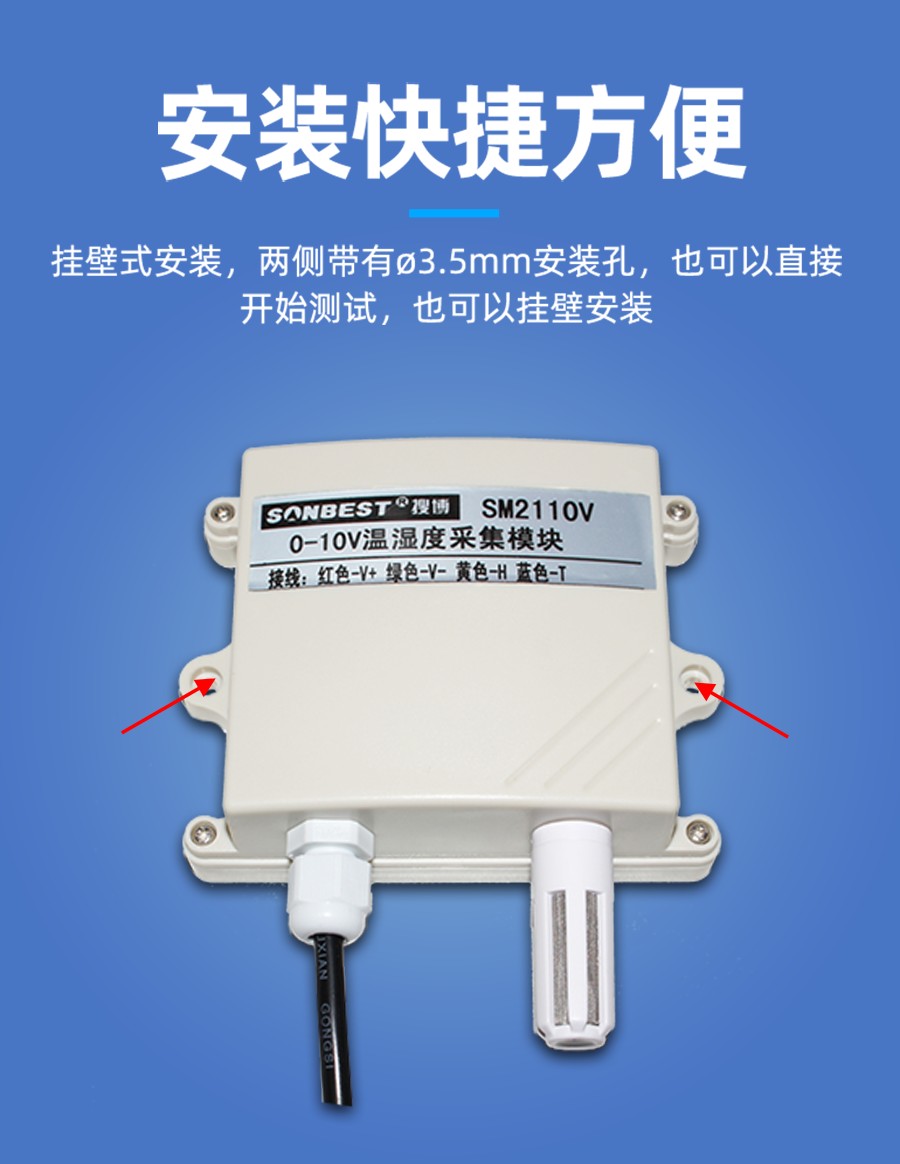

产品特色

SM2110V SM2110V SM2110V

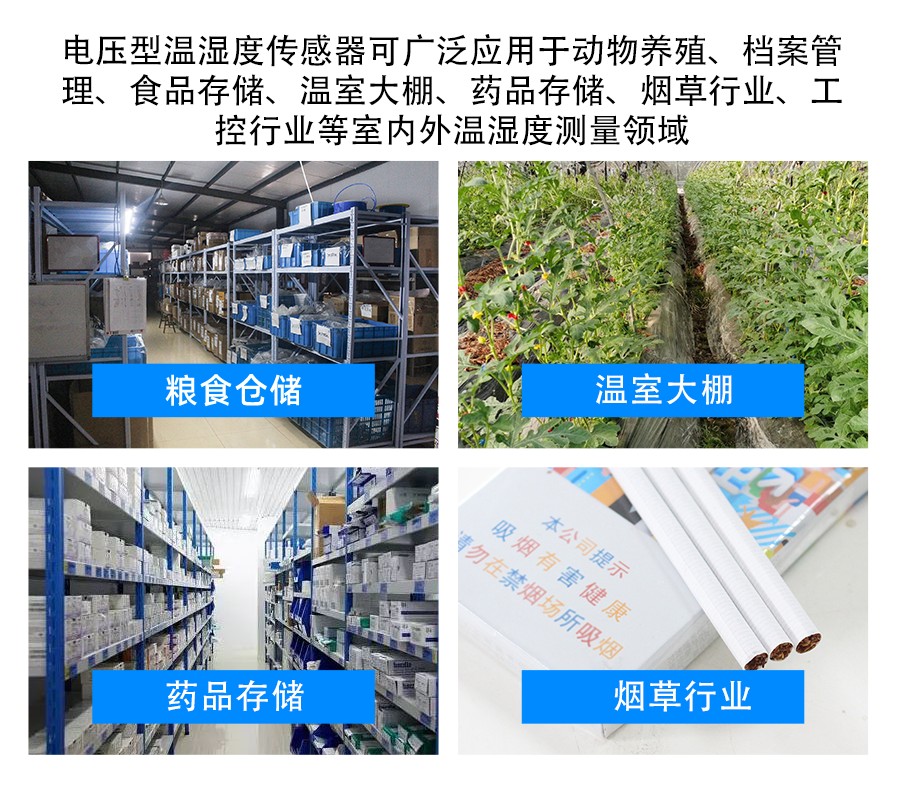

典型应用

SM2110V

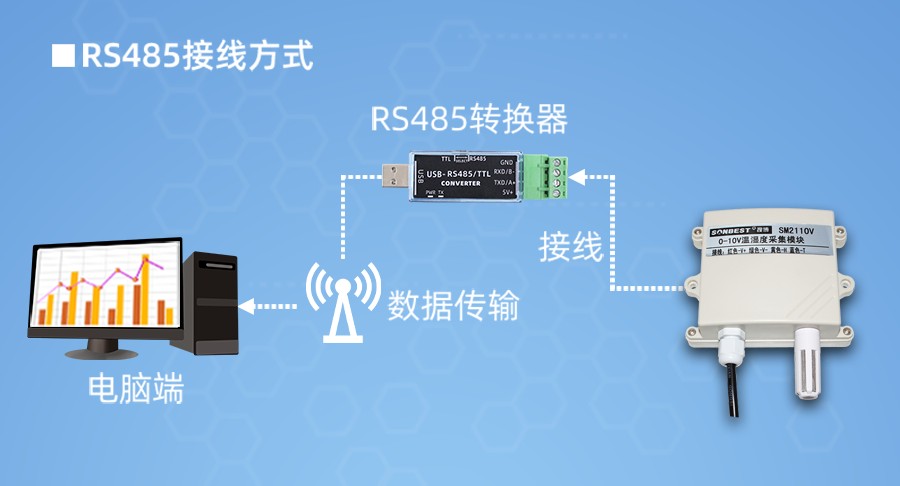

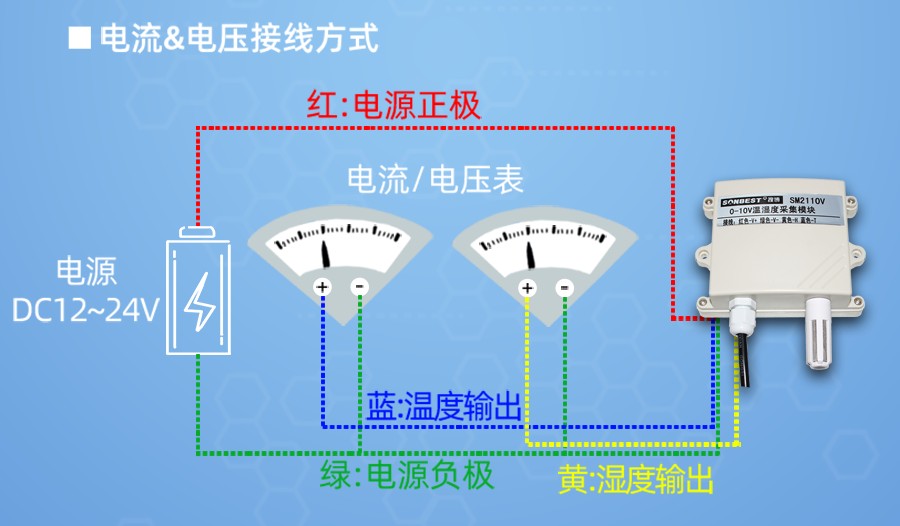

应用方案

SM2110V SM2110V

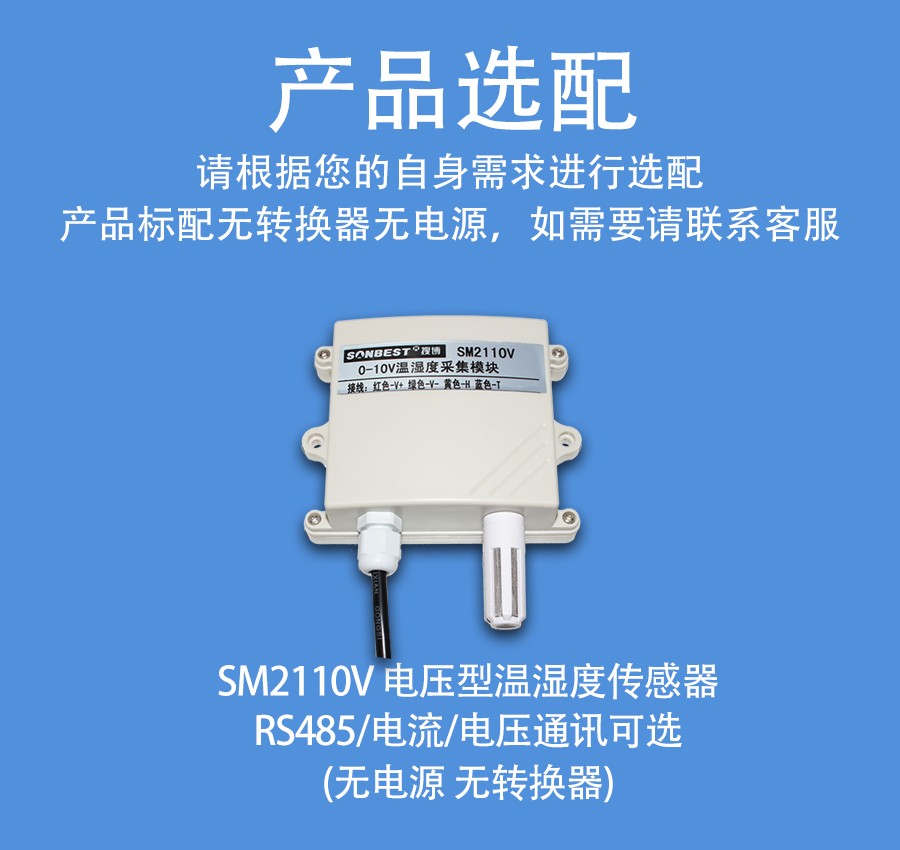

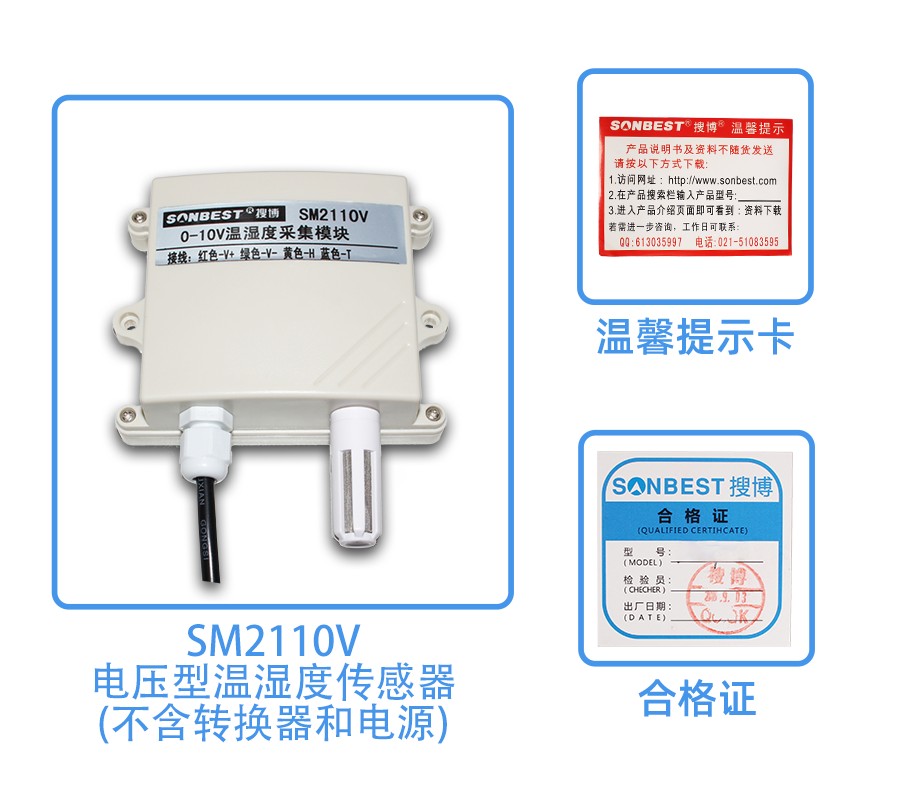

发货清单

SM2110V

实物照片

SM2110V SM2110V

DC0-10V电压:温度与DC0-10V电压计算

  产品标配为0~50℃/-20~80℃/-40~60℃多量程,默认量程为0~50℃。用户可以通过拔码开关修改量程。例设量程为0~50℃,模拟量输出为0~10VDC0-10V电压信号时,温度与DC0-10V电压的计算关系如公式所示:C=(50-0)*(X-0)÷(10-0)+0,其中50为温度量程上限,0为量程下限,10为DC0-10V电压输出量程上限,0为下限,X为当前读出的DC0-10V电压值,C为计算出来的温度值,常用数值列表如下:
DC0-10V电压 X(V)温度值 C(℃)计算过程
00.0(50-0)*(0-0)÷(10-0)+0
15.0(50-0)*(1-0)÷(10-0)+0
210.0(50-0)*(2-0)÷(10-0)+0
315.0(50-0)*(3-0)÷(10-0)+0
420.0(50-0)*(4-0)÷(10-0)+0
525.0(50-0)*(5-0)÷(10-0)+0
630.0(50-0)*(6-0)÷(10-0)+0
735.0(50-0)*(7-0)÷(10-0)+0
840.0(50-0)*(8-0)÷(10-0)+0
945.0(50-0)*(9-0)÷(10-0)+0
1050.0(50-0)*(10-0)÷(10-0)+0
    如表所示,当测量值5V时,当前温度为25℃。

DC0-10V电压:湿度与DC0-10V电压计算

  例设量程为0~100%RH,模拟量输出为0~10VDC0-10V电压信号时,湿度与DC0-10V电压的计算关系如公式所示:C=(100-0)*(X-0)÷(10-0)+0,其中100为湿度量程上限,0为量程下限,10为DC0-10V电压输出量程上限,0为下限,X为当前读出的DC0-10V电压值,C为计算出来的湿度值,常用数值列表如下:
DC0-10V电压 X(V)湿度值 C(%RH)计算过程
00.0(100-0)*(0-0)÷(10-0)+0
110.0(100-0)*(1-0)÷(10-0)+0
220.0(100-0)*(2-0)÷(10-0)+0
330.0(100-0)*(3-0)÷(10-0)+0
440.0(100-0)*(4-0)÷(10-0)+0
550.0(100-0)*(5-0)÷(10-0)+0
660.0(100-0)*(6-0)÷(10-0)+0
770.0(100-0)*(7-0)÷(10-0)+0
880.0(100-0)*(8-0)÷(10-0)+0
990.0(100-0)*(9-0)÷(10-0)+0
10100.0(100-0)*(10-0)÷(10-0)+0
    如表所示,当测量值5V时,当前湿度为50%RH。
