SM5388采用工业通用标准接口，方便接入PLC，DCS等各种仪表或系统，用于监测风速,风向等状态量。内部使用了较高精度的传感内核及相关器件，确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V\10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。
技术参数
| 技术参数 | 参数值 |
| 品牌 | SONBEST/搜博 |
| 风速量程 | 0~30m/s |
| 启动风速 | 0.2m/s |
| 风速测量精度 | ±3% |
| 外壳材质 | 铝材 |
| 风向测量范围 | 0~360 |
| 风向分辨率 | ±22.5° |
| 输出方式 | RS485/4-20mA/DC0-5V/DC0-10V |
| 供电电源 | DC12~24V 1A |
| 运行环境温度 | -40~80°C |
| 运行环境湿度 | 5%RH~90%RH |
产品选型
产品设计了RS485,4-20mA,DC0-5V,DC0-10V多种输出方式，根据输出方式的不同，产品分为以下几种型号。
| 产品型号 | 输出方式及供电压范围 |
| SM5388B | RS485总线 |
| SM5388M | 4-20mA |
| SM5388V5 | DC0-5V |
| SM5388V10 | DC0-10V |

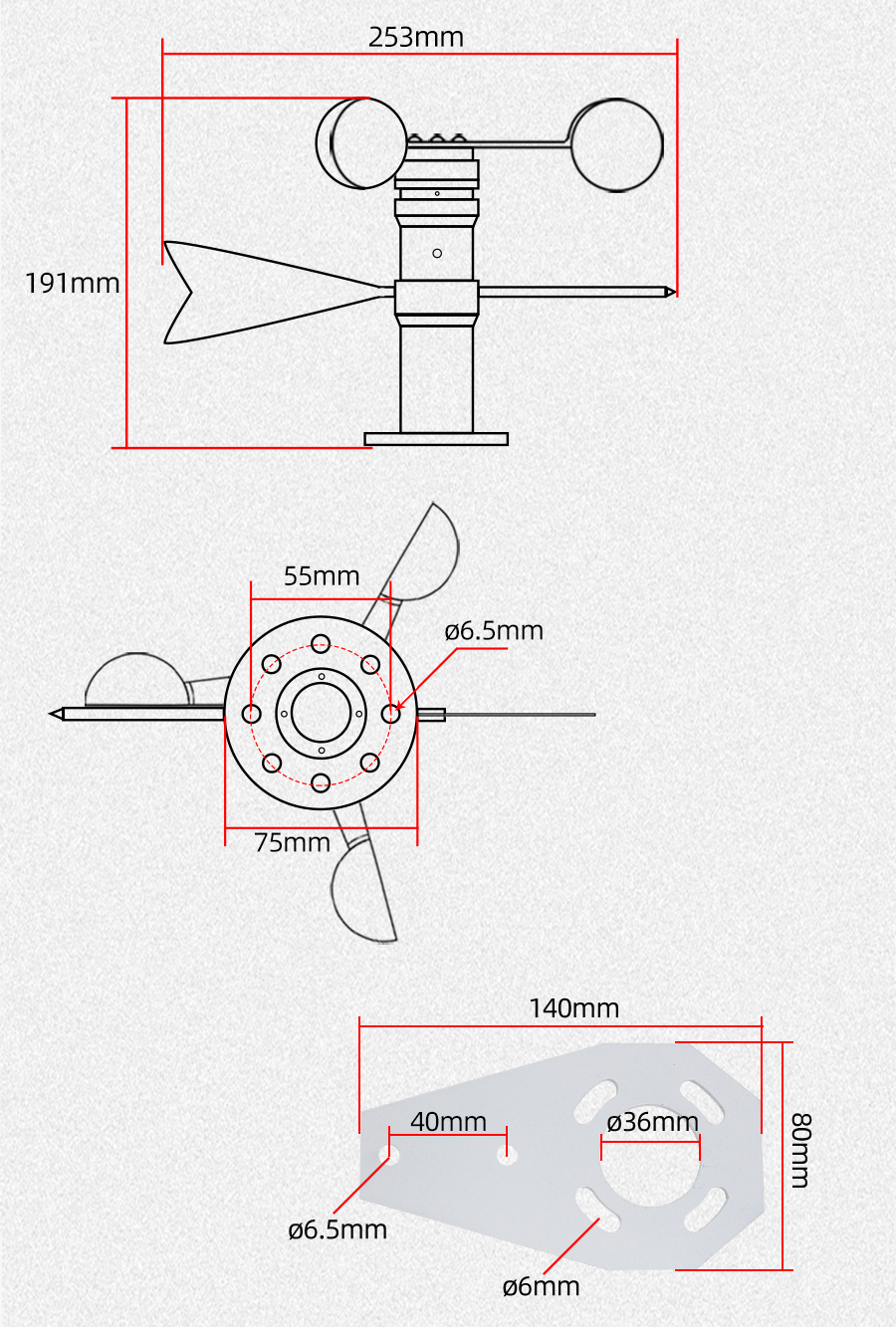

外形尺寸

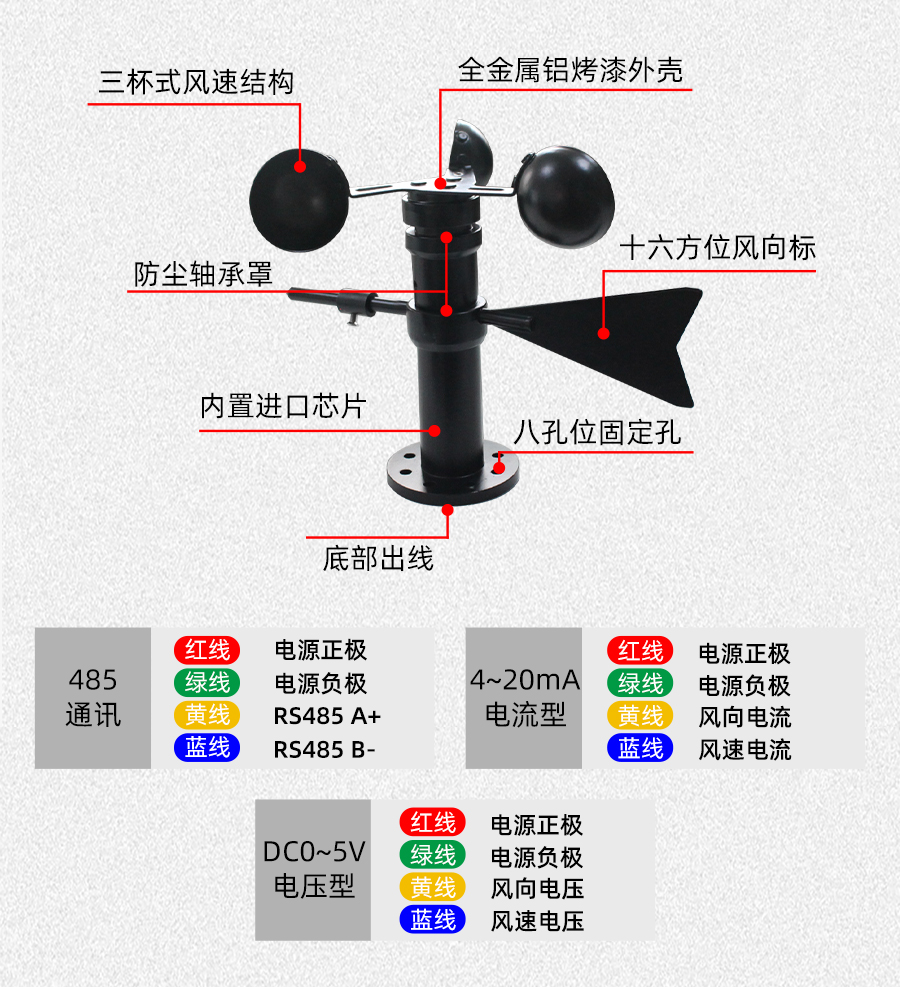

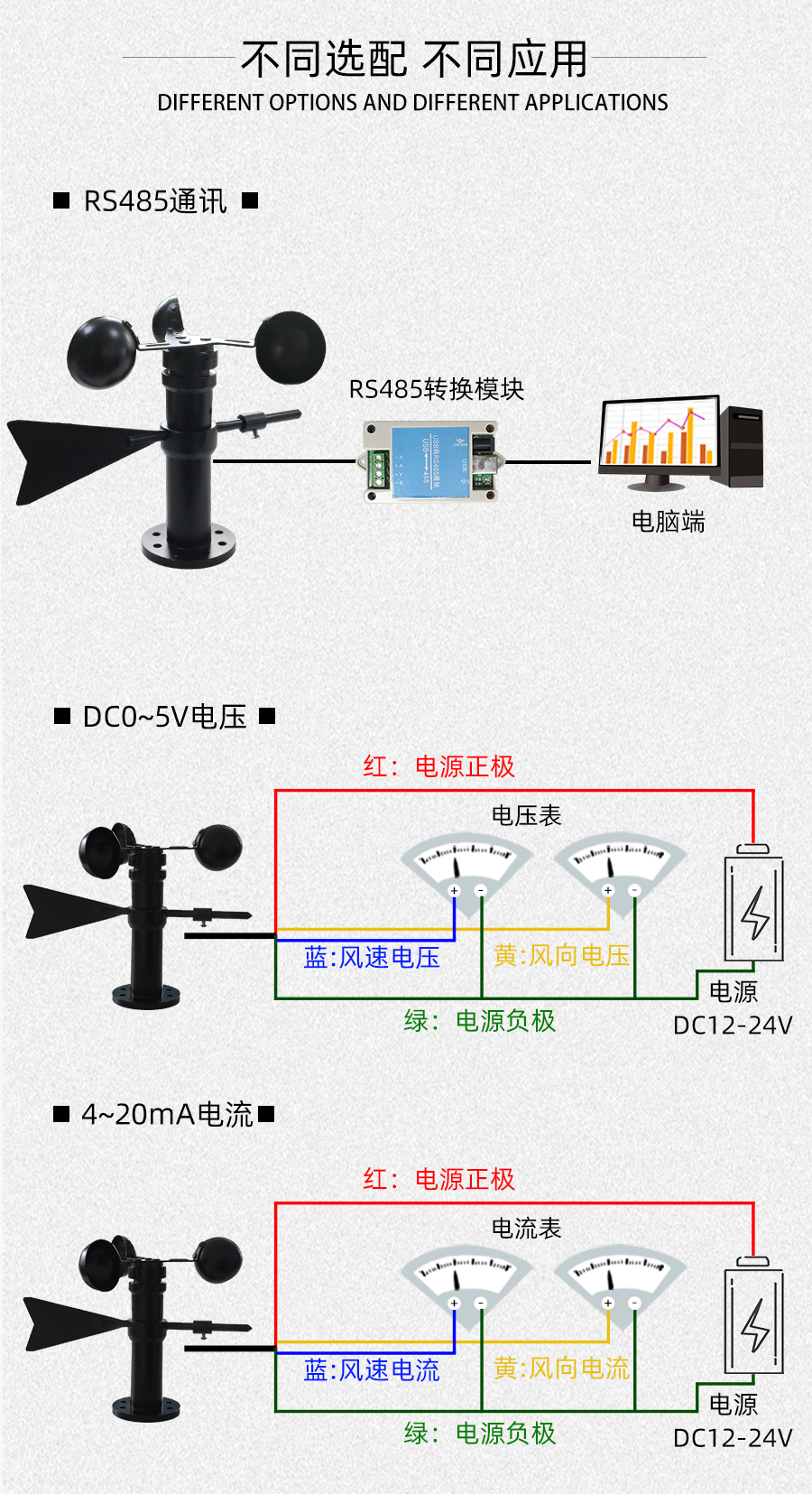

产品接线

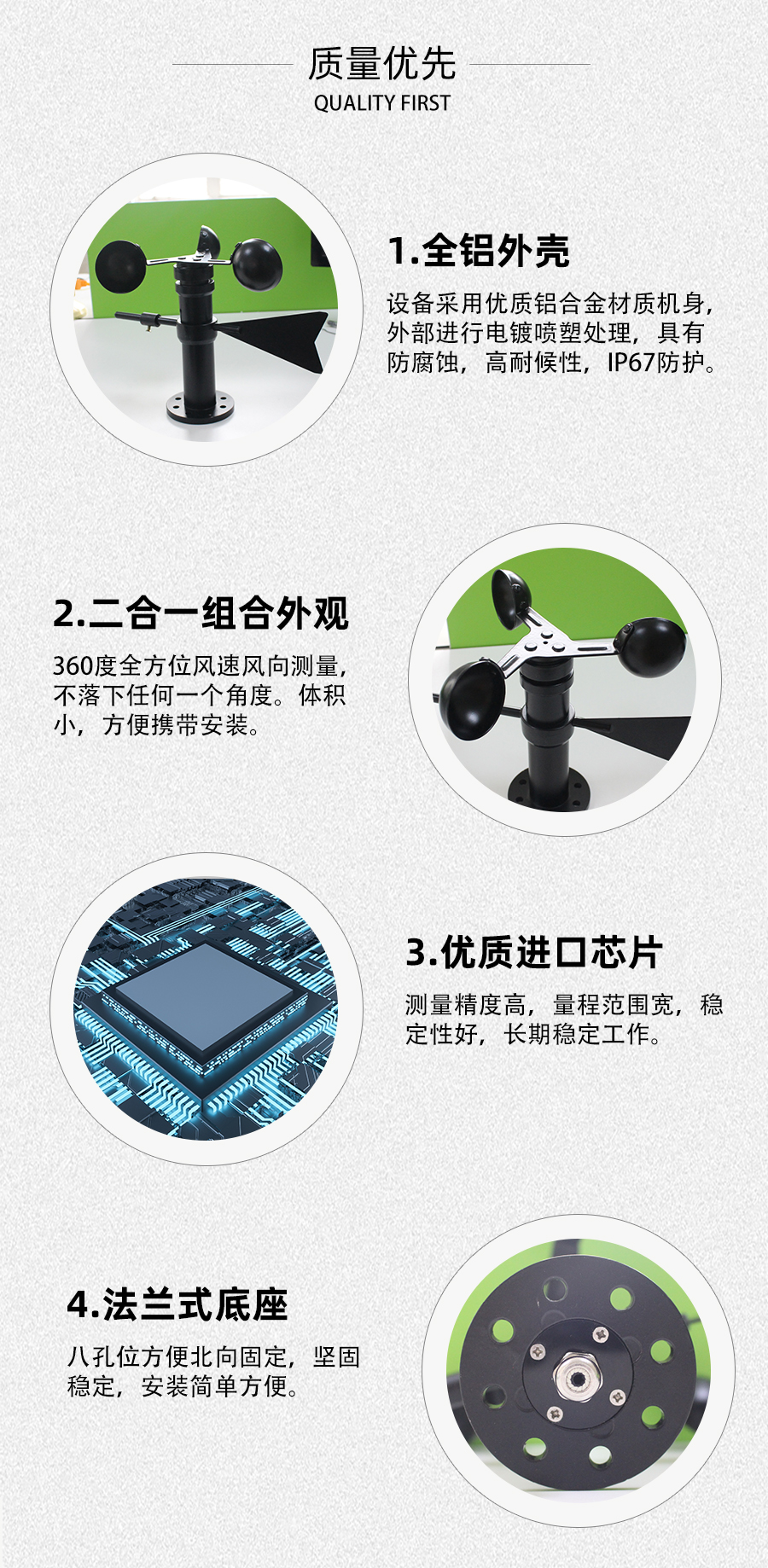

特色与细节
典型应用
电流1：风速与电流计算
例设量程为0~30m/s，模拟量输出为4~20mA电流信号时,风速与电流的计算关系如公式所示：C=(30-0)*(X-4)÷(20-4)+0,其中30为风速量程上限，0为量程下限，20为电流输出量程上限，4为下限,X为当前读出的电流值,C为计算出来的风速值,常用数值列表如下：
| 电流 X(mA) | 风速值 C(m/s) | 计算过程 |
| 4 | 0.0 | (30-0)*(4-4)÷(20-4)+0 |
| 5 | 1.9 | (30-0)*(5-4)÷(20-4)+0 |
| 6 | 3.8 | (30-0)*(6-4)÷(20-4)+0 |
| 7 | 5.6 | (30-0)*(7-4)÷(20-4)+0 |
| 8 | 7.5 | (30-0)*(8-4)÷(20-4)+0 |
| 9 | 9.4 | (30-0)*(9-4)÷(20-4)+0 |
| 10 | 11.3 | (30-0)*(10-4)÷(20-4)+0 |
| 11 | 13.1 | (30-0)*(11-4)÷(20-4)+0 |
| 12 | 15.0 | (30-0)*(12-4)÷(20-4)+0 |
| 13 | 16.9 | (30-0)*(13-4)÷(20-4)+0 |
| 14 | 18.8 | (30-0)*(14-4)÷(20-4)+0 |
| 15 | 20.6 | (30-0)*(15-4)÷(20-4)+0 |
| 16 | 22.5 | (30-0)*(16-4)÷(20-4)+0 |
| 17 | 24.4 | (30-0)*(17-4)÷(20-4)+0 |
| 18 | 26.3 | (30-0)*(18-4)÷(20-4)+0 |
| 19 | 28.1 | (30-0)*(19-4)÷(20-4)+0 |
| 20 | 30.0 | (30-0)*(20-4)÷(20-4)+0 |
电流2：风向与电流计算
例设量程为0~360°，模拟量输出为4~20mA电流信号时,风向与电流的计算关系如公式所示：C=(360-0)*(X-4)÷(20-4)+0,其中360为风向量程上限，0为量程下限，20为电流输出量程上限，4为下限,X为当前读出的电流值,C为计算出来的风向值,常用数值列表如下：
| 电流 X(mA) | 风向值 C(°) | 计算过程 |
| 4 | 0.0 | (360-0)*(4-4)÷(20-4)+0 |
| 5 | 22.5 | (360-0)*(5-4)÷(20-4)+0 |
| 6 | 45.0 | (360-0)*(6-4)÷(20-4)+0 |
| 7 | 67.5 | (360-0)*(7-4)÷(20-4)+0 |
| 8 | 90.0 | (360-0)*(8-4)÷(20-4)+0 |
| 9 | 112.5 | (360-0)*(9-4)÷(20-4)+0 |
| 10 | 135.0 | (360-0)*(10-4)÷(20-4)+0 |
| 11 | 157.5 | (360-0)*(11-4)÷(20-4)+0 |
| 12 | 180.0 | (360-0)*(12-4)÷(20-4)+0 |
| 13 | 202.5 | (360-0)*(13-4)÷(20-4)+0 |
| 14 | 225.0 | (360-0)*(14-4)÷(20-4)+0 |
| 15 | 247.5 | (360-0)*(15-4)÷(20-4)+0 |
| 16 | 270.0 | (360-0)*(16-4)÷(20-4)+0 |
| 17 | 292.5 | (360-0)*(17-4)÷(20-4)+0 |
| 18 | 315.0 | (360-0)*(18-4)÷(20-4)+0 |
| 19 | 337.5 | (360-0)*(19-4)÷(20-4)+0 |
| 20 | 360.0 | (360-0)*(20-4)÷(20-4)+0 |
电压1：风速与电压计算
例设量程为0~30m/s，模拟量输出为0~5V电压信号时,风速与电压的计算关系如公式所示：C=(30-0)*(X-0)÷(5-0)+0,其中30为风速量程上限，0为量程下限，5为电压输出量程上限，0为下限,X为当前读出的电压值,C为计算出来的风速值,常用数值列表如下：
| 电压 X(V) | 风速值 C(m/s) | 计算过程 |
| 0 | 0.0 | (30-0)*(0-0)÷(5-0)+0 |
| 1 | 6.0 | (30-0)*(1-0)÷(5-0)+0 |
| 2 | 12.0 | (30-0)*(2-0)÷(5-0)+0 |
| 3 | 18.0 | (30-0)*(3-0)÷(5-0)+0 |
| 4 | 24.0 | (30-0)*(4-0)÷(5-0)+0 |
| 5 | 30.0 | (30-0)*(5-0)÷(5-0)+0 |
| 10 | 135.0 | (360-0)*(10-4)÷(20-4)+0 |
电压2：风向与电压计算
例设量程为0~360°，模拟量输出为0~5V电压信号时,风向与电压的计算关系如公式所示：C=(360-0)*(X-0)÷(5-0)+0,其中360为风向量程上限，0为量程下限，5为电压输出量程上限，0为下限,X为当前读出的电压值,C为计算出来的风向值,常用数值列表如下：
| 电压 X(V) | 风向值 C(°) | 计算过程 |
| 0 | 0.0 | (360-0)*(0-0)÷(5-0)+0 |
| 1 | 72.0 | (360-0)*(1-0)÷(5-0)+0 |
| 2 | 144.0 | (360-0)*(2-0)÷(5-0)+0 |
| 3 | 216.0 | (360-0)*(3-0)÷(5-0)+0 |
| 4 | 288.0 | (360-0)*(4-0)÷(5-0)+0 |
| 5 | 360.0 | (360-0)*(5-0)÷(5-0)+0 |
| 10 | 135.0 | (360-0)*(10-4)÷(20-4)+0 |
电压1：风速与电压计算
例设量程为0~30m/s，模拟量输出为0~10V电压信号时,风速与电压的计算关系如公式所示：C=(30-0)*(X-0)÷(10-0)+0,其中30为风速量程上限，0为量程下限，10为电压输出量程上限，0为下限,X为当前读出的电压值,C为计算出来的风速值,常用数值列表如下：
| 电压 X(V) | 风速值 C(m/s) | 计算过程 |
| 0 | 0.0 | (30-0)*(0-0)÷(10-0)+0 |
| 1 | 3.0 | (30-0)*(1-0)÷(10-0)+0 |
| 2 | 6.0 | (30-0)*(2-0)÷(10-0)+0 |
| 3 | 9.0 | (30-0)*(3-0)÷(10-0)+0 |
| 4 | 12.0 | (30-0)*(4-0)÷(10-0)+0 |
| 5 | 15.0 | (30-0)*(5-0)÷(10-0)+0 |
| 6 | 18.0 | (30-0)*(6-0)÷(10-0)+0 |
| 7 | 21.0 | (30-0)*(7-0)÷(10-0)+0 |
| 8 | 24.0 | (30-0)*(8-0)÷(10-0)+0 |
| 9 | 27.0 | (30-0)*(9-0)÷(10-0)+0 |
| 10 | 30.0 | (30-0)*(10-0)÷(10-0)+0 |
| 15 | 247.5 | (360-0)*(15-4)÷(20-4)+0 |
电压2：风向与电压计算
例设量程为0~360°，模拟量输出为0~10V电压信号时,风向与电压的计算关系如公式所示：C=(360-0)*(X-0)÷(10-0)+0,其中360为风向量程上限，0为量程下限，10为电压输出量程上限，0为下限,X为当前读出的电压值,C为计算出来的风向值,常用数值列表如下：
| 电压 X(V) | 风向值 C(°) | 计算过程 |
| 0 | 0.0 | (360-0)*(0-0)÷(10-0)+0 |
| 1 | 36.0 | (360-0)*(1-0)÷(10-0)+0 |
| 2 | 72.0 | (360-0)*(2-0)÷(10-0)+0 |
| 3 | 108.0 | (360-0)*(3-0)÷(10-0)+0 |
| 4 | 144.0 | (360-0)*(4-0)÷(10-0)+0 |
| 5 | 180.0 | (360-0)*(5-0)÷(10-0)+0 |
| 6 | 216.0 | (360-0)*(6-0)÷(10-0)+0 |
| 7 | 252.0 | (360-0)*(7-0)÷(10-0)+0 |
| 8 | 288.0 | (360-0)*(8-0)÷(10-0)+0 |
| 9 | 324.0 | (360-0)*(9-0)÷(10-0)+0 |
| 10 | 360.0 | (360-0)*(10-0)÷(10-0)+0 |
| 15 | 247.5 | (360-0)*(15-4)÷(20-4)+0 |

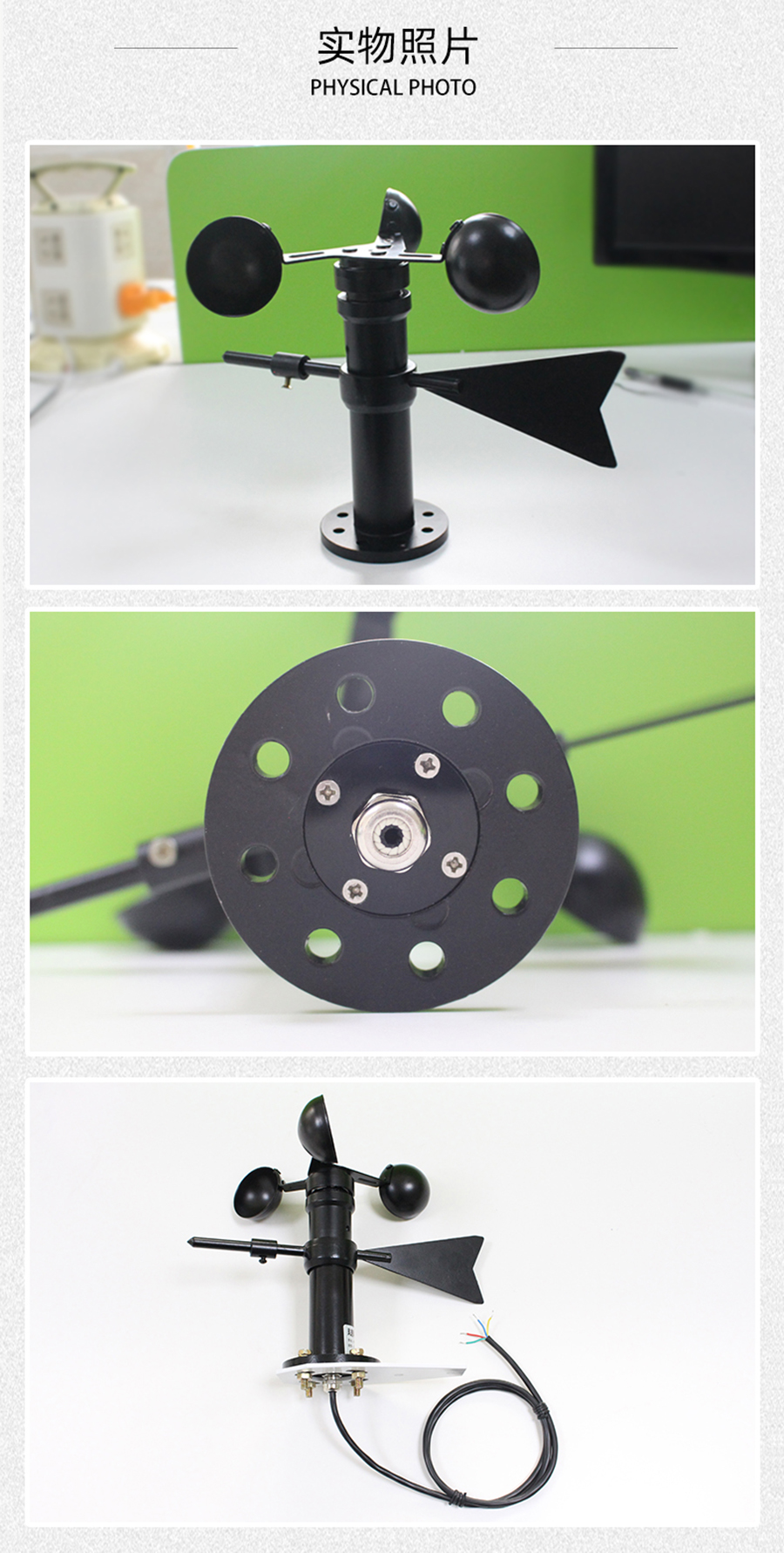

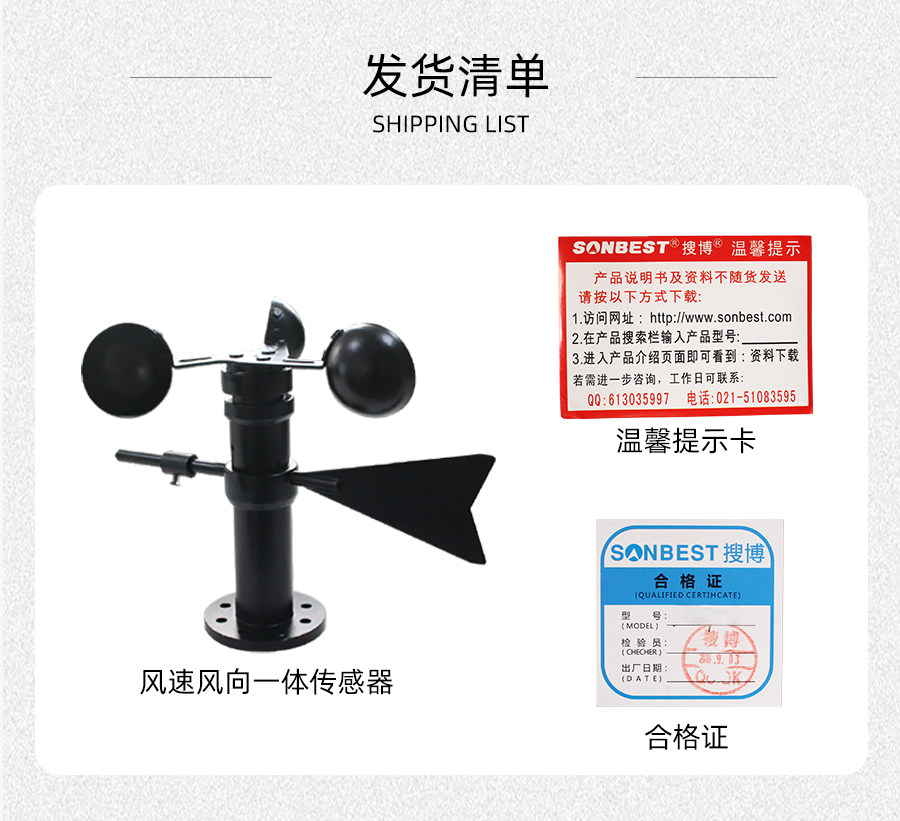

清单与实物
