 [SM7001B]  RS485接口翻斗式雨量传感器

SM7001B SM7001B

技术参数

技术参数参数值
品牌SONBEST/搜博
雨量测量范围0.2mm~4mm/min
雨量分辨力0.2mm
雨量承雨口尺寸φ200mm
刃口锐角40°~45
雨量测量误差±3%
通讯接口RS485
默认波特率9600 8 n 1
供电电源DC9~24V 1A
运行环境温度-30~85℃

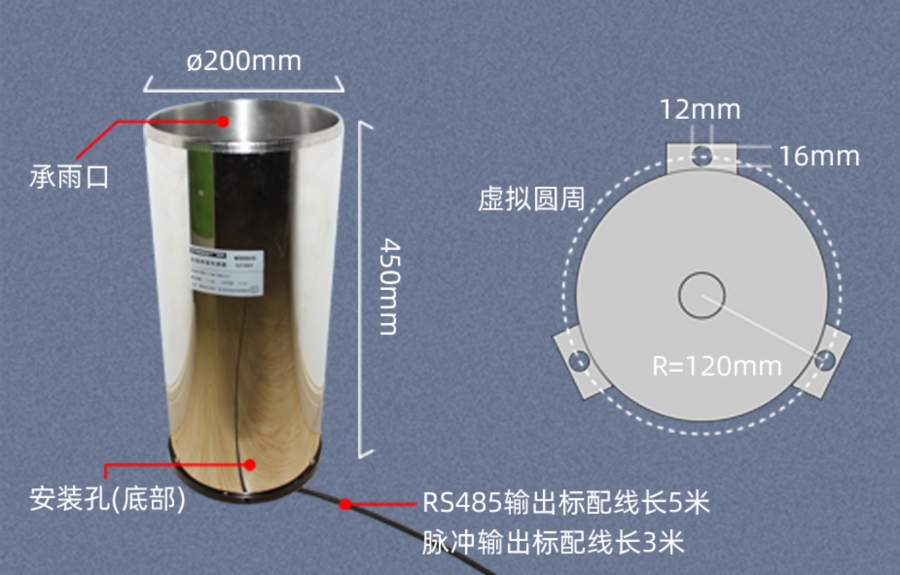

外形尺寸

SM7001B SM7001B

产品接线

准确度现场应急校准办法(客户自行)

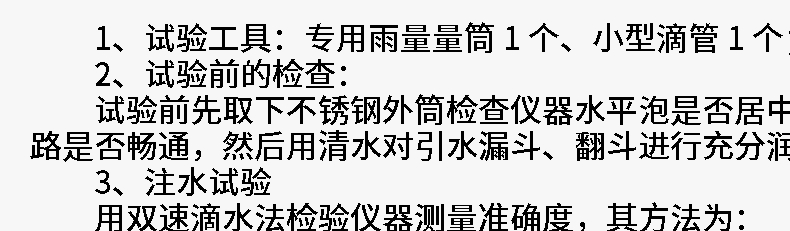

  1、试验工具:专用雨量量筒 1 个、小型滴管 1 个;
    2、试验前的检查:
    试验前先取下不锈钢外筒检查仪器水平泡是否居中、翻斗是否翻转灵活、无卡滞现象,并检查水路是否畅通,然后用清水对引水漏斗、翻斗进行充分润湿;
    3、注水试验
    用双速滴水法检验仪器测量准确度,其方法为:
  用专用雨量量筒量取 10mm 的清水,通过引水漏斗以 0~4mm 雨强之间任意雨强缓缓倒入上翻斗的引水斗内,待下翻斗最后一斗欲翻未翻时,即停止注水,然后用滴管量取定量清水,一滴一滴加入到翻斗内直到下翻斗翻转即停止滴水,依次反复试验,记录翻斗翻转次数与耗用水量。0.2mm 翻斗翻转 50 次,耗用水量为 9.80~9.90mm,则可认定仪器翻斗倾角基点正当倒水量<9.80mm,说明翻斗倾斜角度过小,应适当降低调节螺钉高度;一般讲,调节螺钉转一圈,能使精度改变 2~3%。
    注:本方法只作为现场应急校准仪器误差用。精确校准仪器误差必须按照国家标准GB/T11832-2002《翻斗雨量计》的要求在雨强试验台上进行校准或将仪器返回厂家校准。

产品特色

SM7001B SM7001B SM7001B SM7001B

应用方案

SM7001B SM7001B

发货清单

SM7001B SM7001B

实物照片

SM7001B SM7001B SM7001B

使用注意事项

  使用前打开设备顶盖,取出固定用皮筋方可正常使用。

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 模块及非记录仪表:9600,8,n,1 或 记录仪:115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 01 84 0A 。
地址功能码起始地址 数据长度 校验码
010300 0000 0184 0A
    对于正确的问询帧,设备会响应数据:01 03 02 00 79 79 A6 ,响应格式:
地址功能码长度数据1校验码
0103 0200 79 79 A6
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,则开关量计数121,开关量计数*0.2mm=雨量。
2. 常用数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 001#雨量寄存器只读0~65535
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10
4010700 6A时间间隔读/写0~36000

故障现象及排除

  本表列出了仪器可能发生的一般故障现象、原因及故障排除方法。
中心站表现形式故障现象描述解决方法
降雨时收不到数1、干簧管失效。
2、磁钢与干簧管距离过远。
3、焊线脱落或信号线断。
4、翻斗卡住。
5、仪器堵塞
1、更换干簧管
2、调整干簧管距离
3、修复
4、排除
5、清除堵塞
信号不稳定1、雨量传感器翻斗翻转倾角失调,但这种误差一般不超过±10%。
2、磁钢与干簧管距离过远。
3、焊线脱落或信号线断。
4、翻斗卡住。
5、仪器堵塞
1、更换干簧管
2、调整干簧管距离
3、修复
4、排除
5、清除堵塞
雨量一直计数,实际情况不下雨检查插座是否浸水,这种现象往往在下大雨后易发生处理进水,重新安装
  注意:表中所列故障现象不一定是雨量计自身故障,在检查仪器自身排除故障之后还应该检查仪器传输出线、数据采集装置、遥测终端机等设备是否存在故障,并逐一排除解决。

维护和保养

本仪器属精密的电子产品,正确的的维护和保养有助于保护仪器性能、延长仪器的使用寿命,请注意以下几点:
    1、请依据使用说明书的要求正确使用说明书,接钱有误有可能导致仪器损坏。
    2、不要用挥发性液体擦拭仪器,否则可能导致仪器变色变形;软布擦拭,避免仪器外部保护膜划伤,延长仪器使用寿命。
    3、仪器应轻拿轻放,不得摔落或重压,否则将导致仪器变形、内部电路板损坏。
    4、不要在仪器带电的情况下触摸感应部位,以影响量结果或导致仪器内部电路的损坏。
  5、请勿私自拆卸和改装本仪器,以免对仪器造成损坏。
    6、仪器使用时应用螺丝牢固固定,否则有可能损坏仪器。
    7、本仪器为精密型单翻斗式雨量计,使用过程中要定期维护、清洗翻斗和引水漏斗出水口。
    8、定期检查仪器电源电压,确保仪器正常运行。
