 [SM7320M]  4-20mA支架式湿度传感器


SM7320M SM7320M

技术参数

技术参数参数值
品牌SONBEST/搜博
温度测量范围-30℃~85℃
温度测量精度±0.5℃ @25℃
湿度测量范围0~100%RH
湿度测量精度±3%RH @25℃
输出方式二线制4-20mA
供电电源DC12~24V 1A
运行环境温度-30~85℃
运行环境湿度5%RH~90%RH

外形尺寸

SM7320M SM7320M SM7320M SM7320M SM7320M

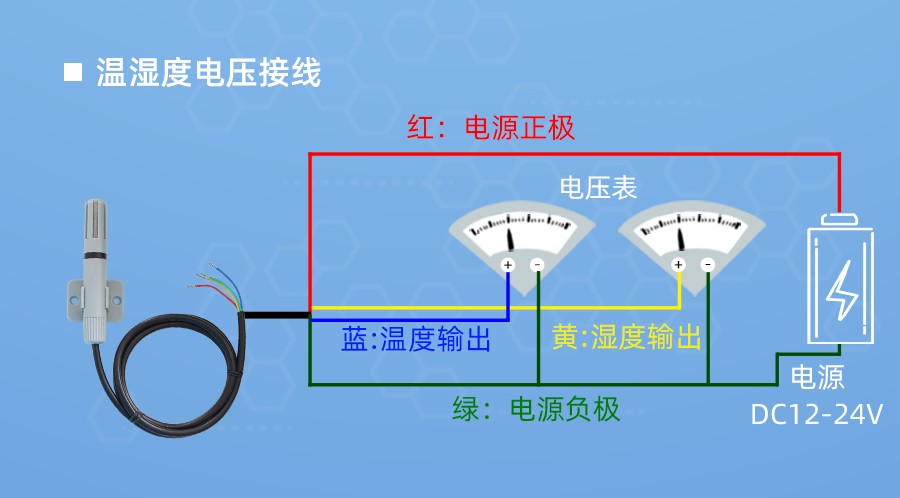

产品接线

套件推荐

SM7320M

产品特色

SM7320M SM7320M SM7320M

典型应用

SM7320M SM7320M SM7320M

应用方案

SM7320M SM7320M SM7320M

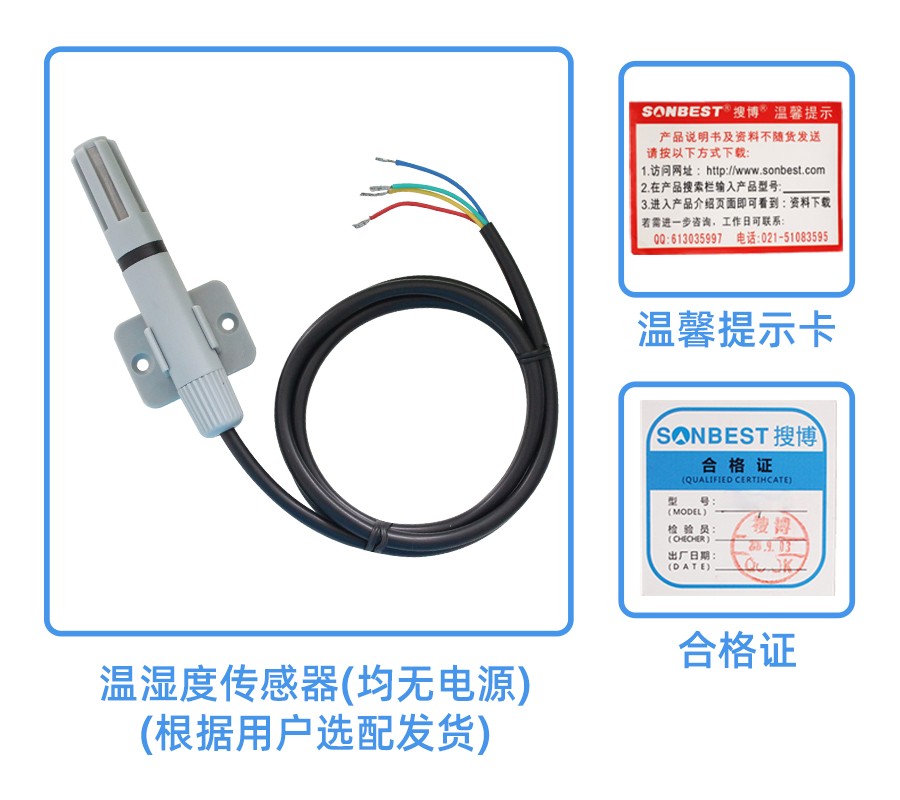

发货清单

SM7320M

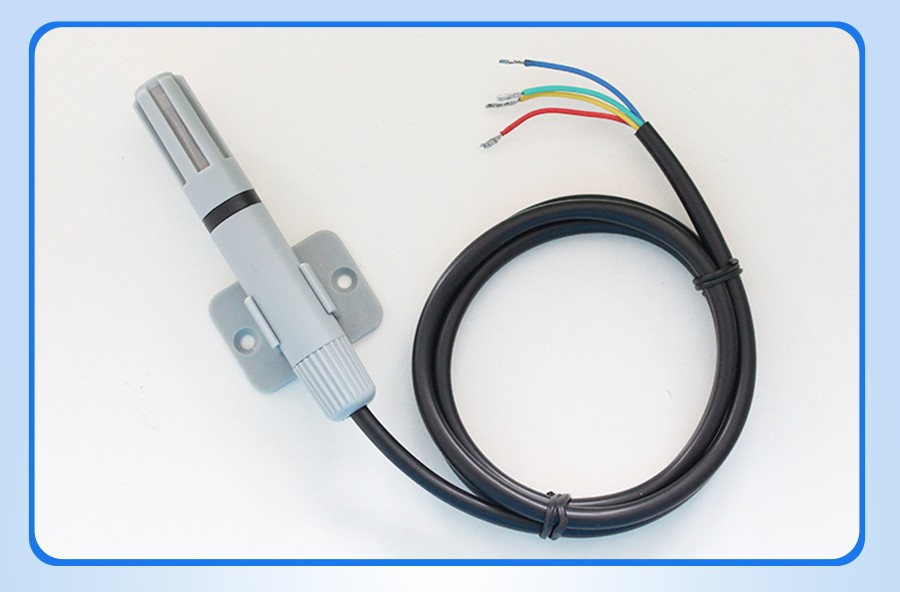

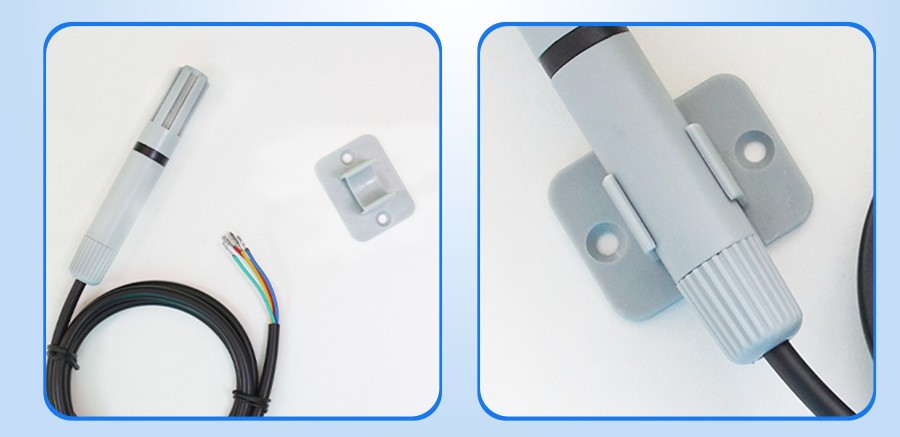

实物照片

SM7320M SM7320M

电流:温度与电流计算

  例设量程为-30~80℃,模拟量输出为4~20mA电流信号时,温度与电流的计算关系如公式所示:C=(80--30)*(X-4)÷(20-4)+-30,其中80为温度量程上限,-30为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的温度值,常用数值列表如下:
电流 X(mA)温度值 C(℃)计算过程
4-30(80-(-30))*(4-4)÷(20-4)+-30
5-23.125(80-(-30))*(5-4)÷(20-4)+-30
6-16.25(80-(-30))*(6-4)÷(20-4)+-30
7-9.375(80-(-30))*(7-4)÷(20-4)+-30
8-2.5(80-(-30))*(8-4)÷(20-4)+-30
94.375(80-(-30))*(9-4)÷(20-4)+-30
1011.25(80-(-30))*(10-4)÷(20-4)+-30
1118.125(80-(-30))*(11-4)÷(20-4)+-30
1225(80-(-30))*(12-4)÷(20-4)+-30
1331.875(80-(-30))*(13-4)÷(20-4)+-30
1438.75(80-(-30))*(14-4)÷(20-4)+-30
1545.625(80-(-30))*(15-4)÷(20-4)+-30
1652.5(80-(-30))*(16-4)÷(20-4)+-30
1759.375(80-(-30))*(17-4)÷(20-4)+-30
1866.25(80-(-30))*(18-4)÷(20-4)+-30
1973.125(80-(-30))*(19-4)÷(20-4)+-30
2080(80-(-30))*(20-4)÷(20-4)+-30
    如表所示,当测量值8mA时,当前温度为-2.5℃。

电流:湿度与电流计算

  例设量程为0~100%RH,模拟量输出为4~20mA电流信号时,湿度与电流的计算关系如公式所示:C=(100-0)*(X-4)÷(20-4)+0,其中100为湿度量程上限,0为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的湿度值,常用数值列表如下:
电流 X(mA)湿度值 C(%RH)计算过程
40.0(100-0)*(4-4)÷(20-4)+0
56.3(100-0)*(5-4)÷(20-4)+0
612.5(100-0)*(6-4)÷(20-4)+0
718.8(100-0)*(7-4)÷(20-4)+0
825.0(100-0)*(8-4)÷(20-4)+0
931.3(100-0)*(9-4)÷(20-4)+0
1037.5(100-0)*(10-4)÷(20-4)+0
1143.8(100-0)*(11-4)÷(20-4)+0
1250.0(100-0)*(12-4)÷(20-4)+0
1356.3(100-0)*(13-4)÷(20-4)+0
1462.5(100-0)*(14-4)÷(20-4)+0
1568.8(100-0)*(15-4)÷(20-4)+0
1675.0(100-0)*(16-4)÷(20-4)+0
1781.3(100-0)*(17-4)÷(20-4)+0
1887.5(100-0)*(18-4)÷(20-4)+0
1993.8(100-0)*(19-4)÷(20-4)+0
20100.0(100-0)*(20-4)÷(20-4)+0
    如表所示,当测量值8mA时,当前湿度为25%RH。
