不锈钢噪声传感器
SM8765采用工业通用标准接口，方便接入PLC，DCS等各种仪表或系统，用于监测噪声等状态量。内部使用了较高精度的传感内核及相关器件，确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V\10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。
产品设计了RS485,4-20mA,DC0-5V多种输出方式，根据输出方式的不同，产品分为以下几种型号。
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 01 84 0A 。
对于正确的问询帧，设备会响应数据：01 03 02 00 79 79 A6 ,响应格式：
数据说明:命令中数据为十六进制，以数据1为例，00 79转为十进制数值为121,假设数据倍率为100，则真实值为121/100=1.21，其它以此类推。
2. 常用数据地址表
例设量程为0~130dB，模拟量输出为4~20mA电流信号时,噪声与电流的计算关系如公式所示：C=(130-0)*(X-4)÷(20-4)+0,其中130为噪声量程上限，0为量程下限，20为电流输出量程上限，4为下限,X为当前读出的电流值,C为计算出来的噪声值,常用数值列表如下：
如表所示，当测量值8mA时，当前噪声为32.5dB。
例设量程为0~130dB，模拟量输出为0~5VDC0-5V电压信号时,噪声与DC0-5V电压的计算关系如公式所示：C=(130-0)*(X-0)÷(5-0)+0,其中130为噪声量程上限，0为量程下限，5为DC0-5V电压输出量程上限，0为下限,X为当前读出的DC0-5V电压值,C为计算出来的噪声值,常用数值列表如下：
如表所示，当测量值2.5V时，当前噪声为65dB。
技术参数
| 技术参数 | 参数值 |
| 品牌 | SONBEST/搜博 |
| 噪声测量范围 | 30~130DB |
| 噪声测量精度 | ±3% |
| 输出方式 | RS485/4-20mA/DC0-5V |
| 供电电源 | DC12~24V 1A |
| 运行环境温度 | -40~80°C |
| 运行环境湿度 | 5%RH~90%RH |
产品选型
产品设计了RS485,4-20mA,DC0-5V多种输出方式，根据输出方式的不同，产品分为以下几种型号。
| 产品型号 | 输出方式及供电压范围 |
| SM8765B | RS485总线 |
| SM8765M | 4-20mA |
| SM8765V5 | DC0-5V |
外形尺寸

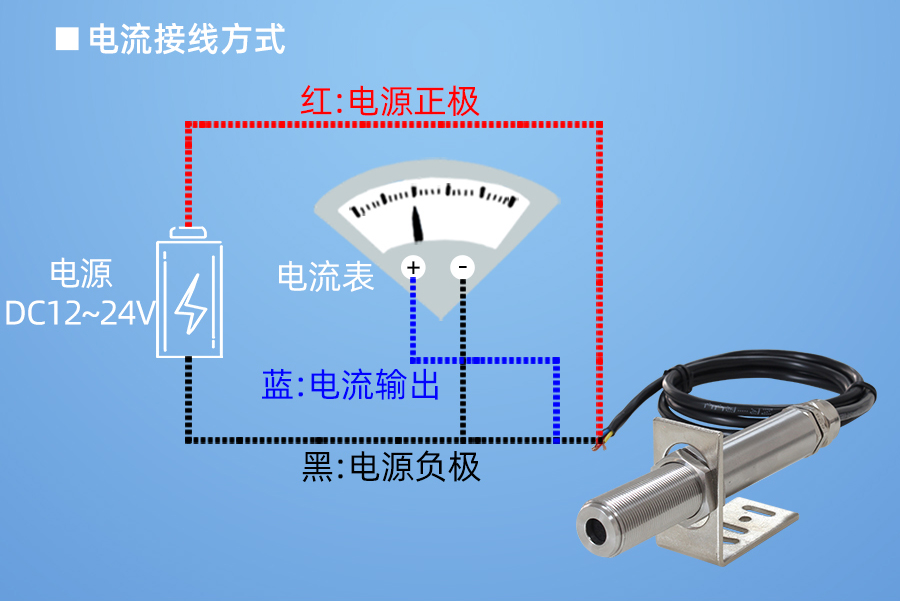

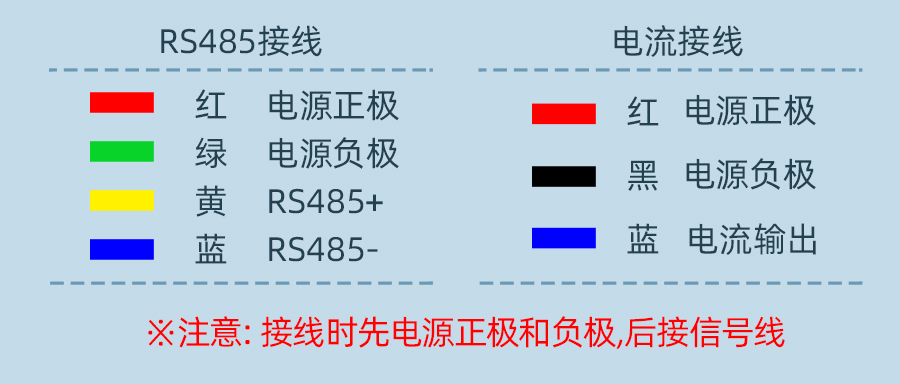

产品接线

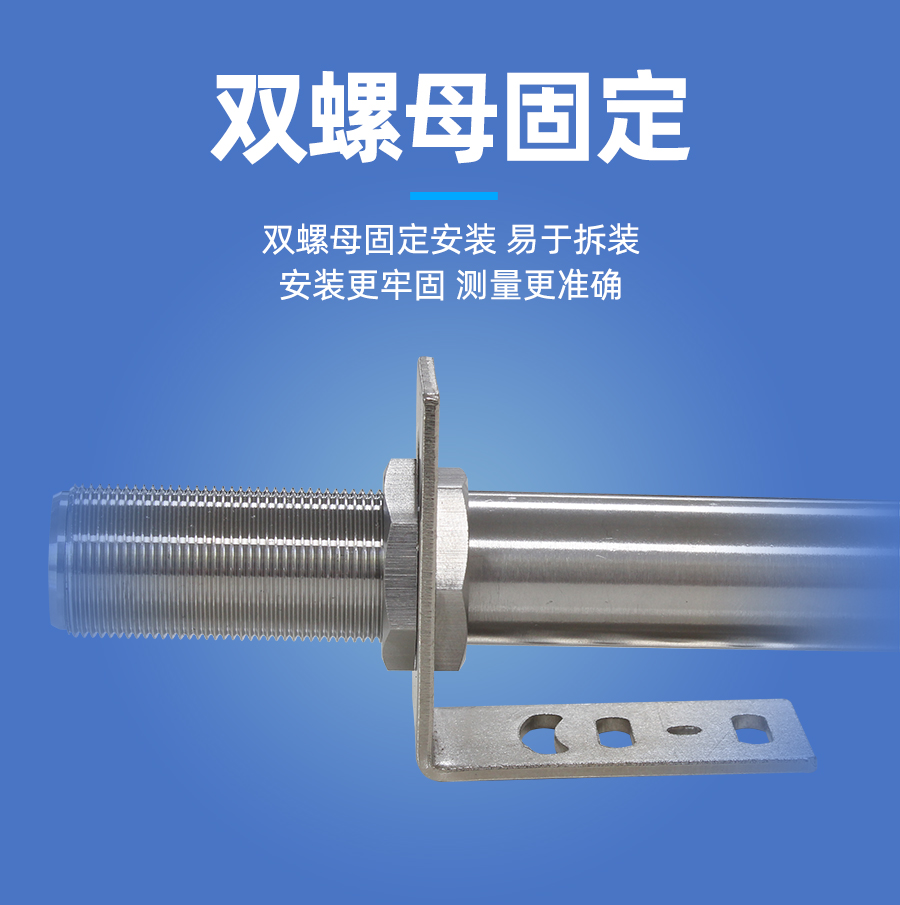

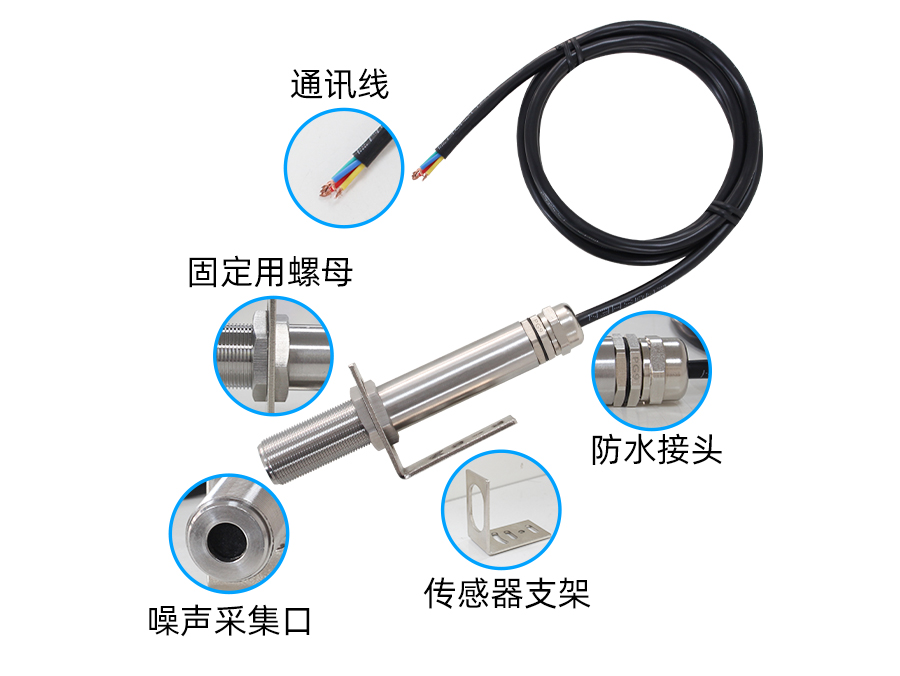

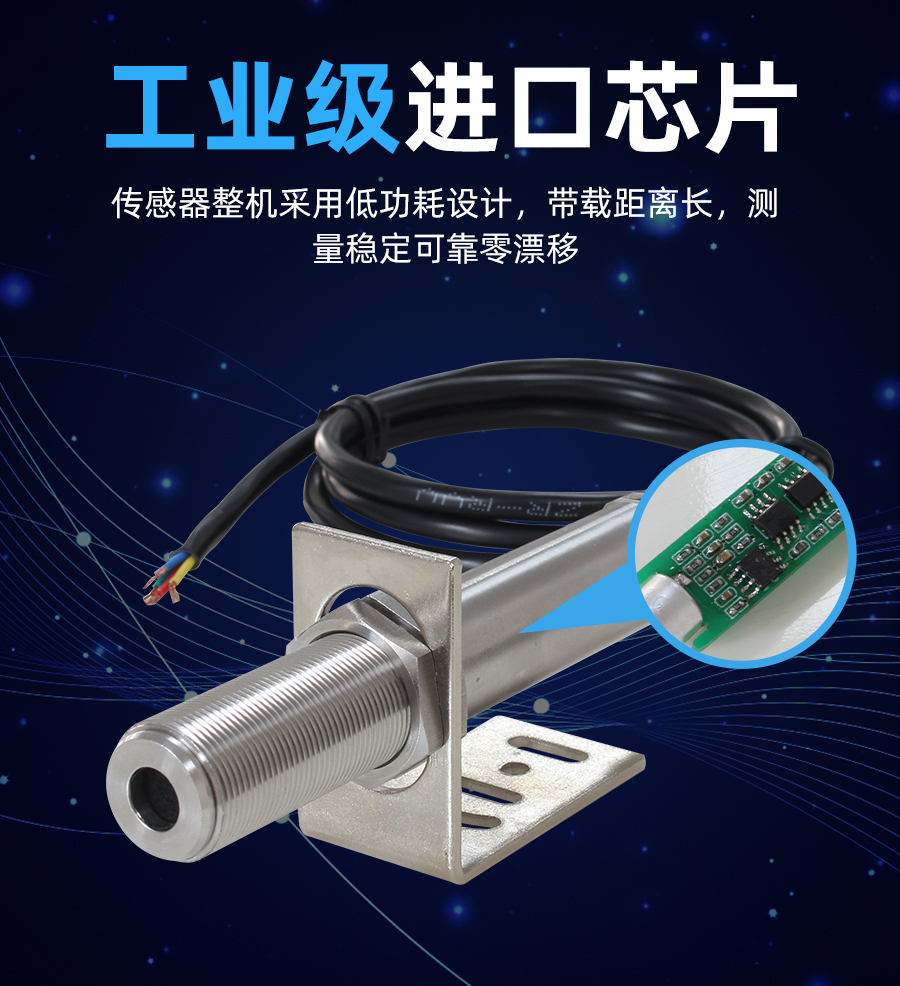

特色与细节
应用方案
典型应用

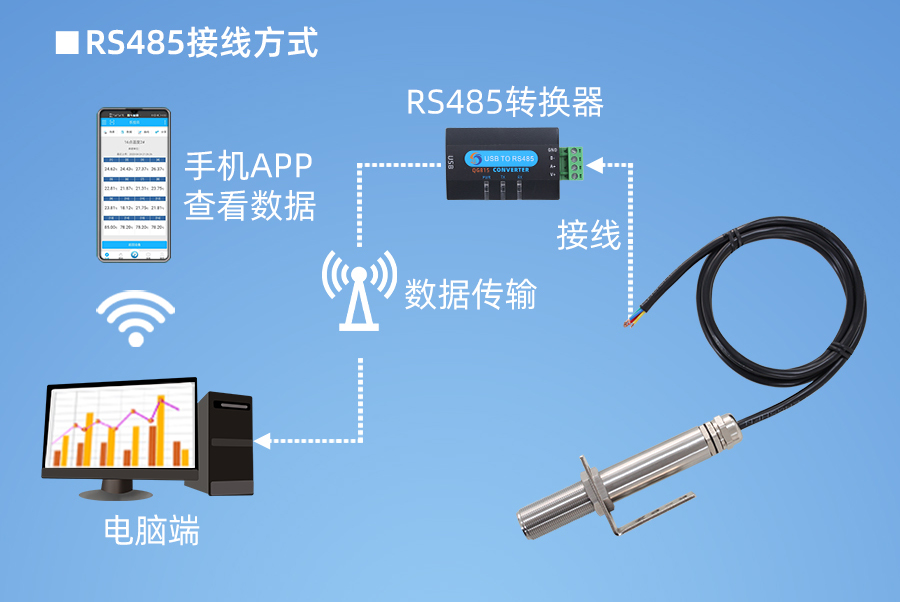

RS485型：通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 01 84 0A 。
| 地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 00 | 00 01 | 84 0A |
| 地址 | 功能码 | 长度 | 数据1 | 校验码 |
| 01 | 03 | 02 | 00 79 | 79 A6 |
2. 常用数据地址表
| 组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
| 40001 | 00 00 | 1#噪声寄存器 | 只读 | 0~65535 |
| 40101 | 00 64 | 型号编码 | 读/写 | 0~65535 |
| 40102 | 00 65 | 测点总数 | 读/写 | 1~20 |
| 40103 | 00 66 | 设备地址 | 读/写 | 1~249 |
| 40104 | 00 67 | 波特率 | 读/写 | 0~6 |
| 40105 | 00 68 | 通讯模式 | 读/写 | 1~4 |
| 40106 | 00 69 | 协议类型 | 读/写 | 1~10 |
4-20mA电流型：噪声与电流计算
例设量程为0~130dB，模拟量输出为4~20mA电流信号时,噪声与电流的计算关系如公式所示：C=(130-0)*(X-4)÷(20-4)+0,其中130为噪声量程上限，0为量程下限，20为电流输出量程上限，4为下限,X为当前读出的电流值,C为计算出来的噪声值,常用数值列表如下：
| 电流 X(mA) | 噪声值 C(dB) | 计算过程 |
| 4 | 0.0 | (130-0)*(4-4)÷(20-4)+0 |
| 5 | 8.1 | (130-0)*(5-4)÷(20-4)+0 |
| 6 | 16.3 | (130-0)*(6-4)÷(20-4)+0 |
| 7 | 24.4 | (130-0)*(7-4)÷(20-4)+0 |
| 8 | 32.5 | (130-0)*(8-4)÷(20-4)+0 |
| 9 | 40.6 | (130-0)*(9-4)÷(20-4)+0 |
| 10 | 48.8 | (130-0)*(10-4)÷(20-4)+0 |
| 11 | 56.9 | (130-0)*(11-4)÷(20-4)+0 |
| 12 | 65.0 | (130-0)*(12-4)÷(20-4)+0 |
| 13 | 73.1 | (130-0)*(13-4)÷(20-4)+0 |
| 14 | 81.3 | (130-0)*(14-4)÷(20-4)+0 |
| 15 | 89.4 | (130-0)*(15-4)÷(20-4)+0 |
| 16 | 97.5 | (130-0)*(16-4)÷(20-4)+0 |
| 17 | 105.6 | (130-0)*(17-4)÷(20-4)+0 |
| 18 | 113.8 | (130-0)*(18-4)÷(20-4)+0 |
| 19 | 121.9 | (130-0)*(19-4)÷(20-4)+0 |
| 20 | 130.0 | (130-0)*(20-4)÷(20-4)+0 |
DC0-5VDC0-5V电压型：噪声与DC0-5V电压计算
例设量程为0~130dB，模拟量输出为0~5VDC0-5V电压信号时,噪声与DC0-5V电压的计算关系如公式所示：C=(130-0)*(X-0)÷(5-0)+0,其中130为噪声量程上限，0为量程下限，5为DC0-5V电压输出量程上限，0为下限,X为当前读出的DC0-5V电压值,C为计算出来的噪声值,常用数值列表如下：
| DC0-5V电压 X(V) | 噪声值 C(dB) | 计算过程 |
| 0 | 0.0 | (130-0)*(0-0)÷(5-0)+0 |
| 1 | 26.0 | (130-0)*(1-0)÷(5-0)+0 |
| 2 | 52.0 | (130-0)*(2-0)÷(5-0)+0 |
| 3 | 78.0 | (130-0)*(3-0)÷(5-0)+0 |
| 4 | 104.0 | (130-0)*(4-0)÷(5-0)+0 |
| 5 | 130.0 | (130-0)*(5-0)÷(5-0)+0 |

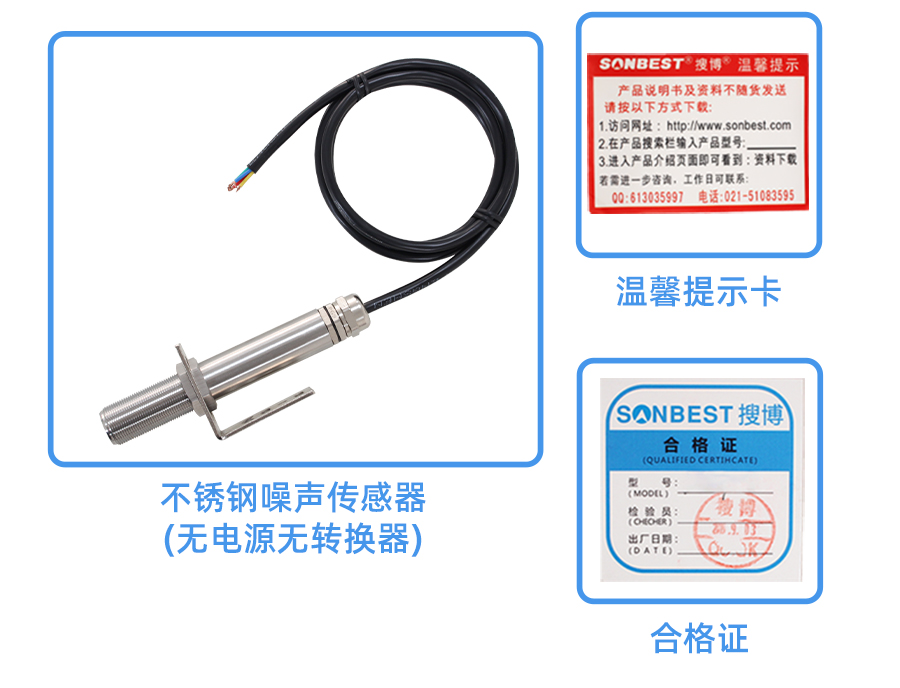

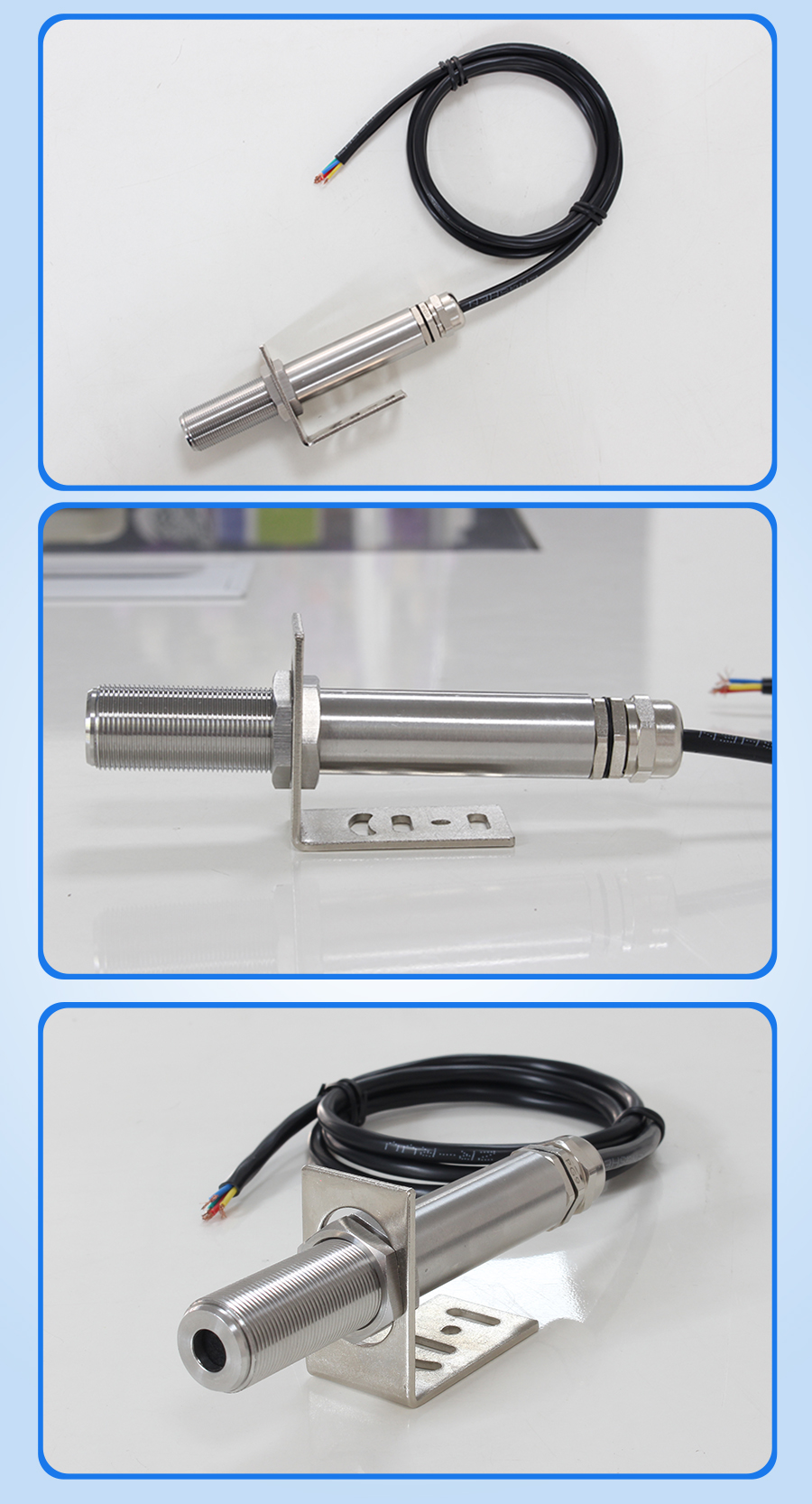

清单与实物
