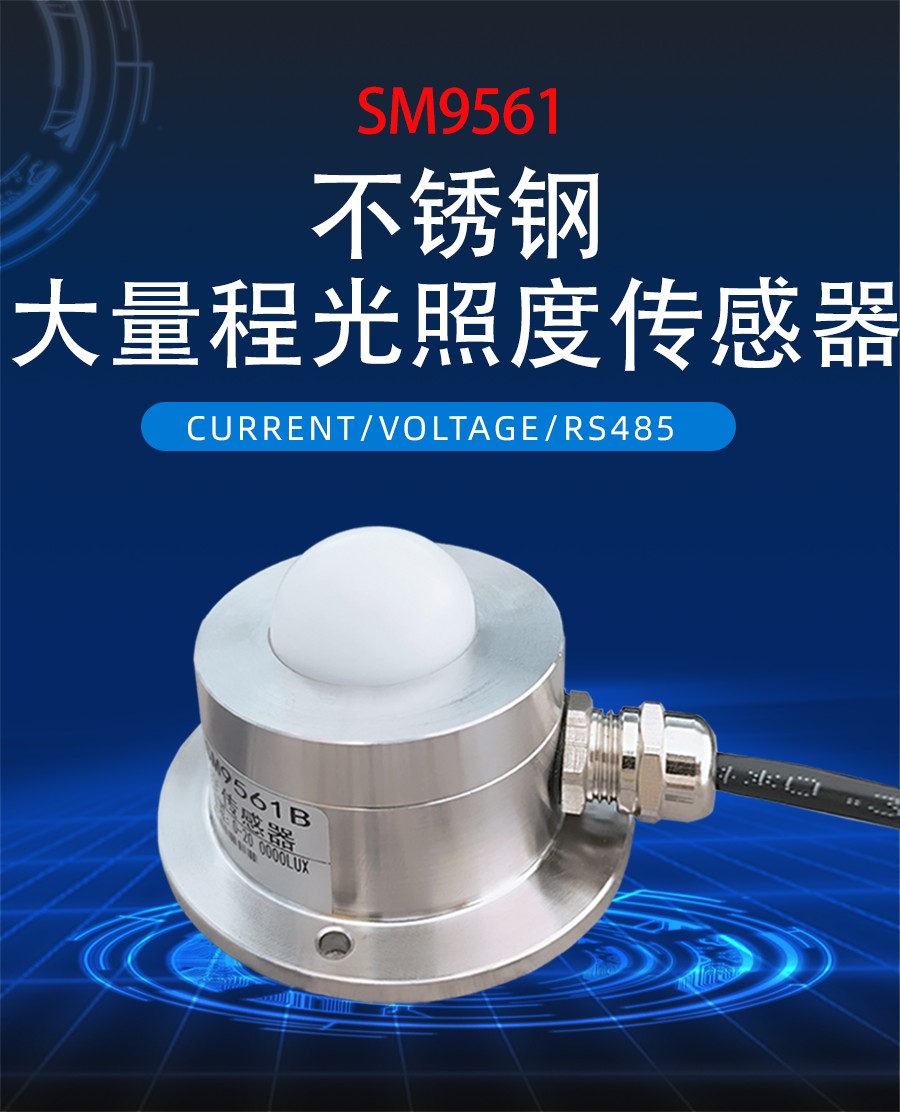

 [SM9561]  户外不锈钢光照度传感器


SM9561 SM9561 SM9561

技术参数

技术参数参数值
品牌SONBEST/搜博
光照测量范围0~20 0000Lux
光照最大允许误差±7%
光照重复性测试±5%
光照感光体进口数字式
波长测量范围380nm~730nm
输出方式RS485/4-20mA/DC0-5V
供电电源DC12~24V 1A
运行环境温度-30~85℃
运行环境湿度5%RH~90%RH

产品选型

    产品设计了RS485,4-20mA,DC0-5V多种输出方式,根据输出方式的不同,产品分为以下几种型号。
产品型号输出方式及供电压范围
SM9561BRS485总线
SM9561M4-20mA
SM9561V5DC0-5V

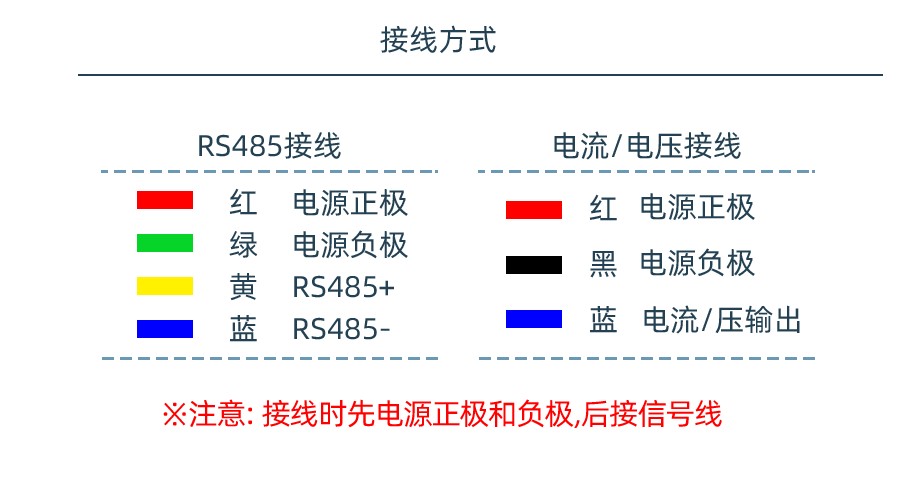

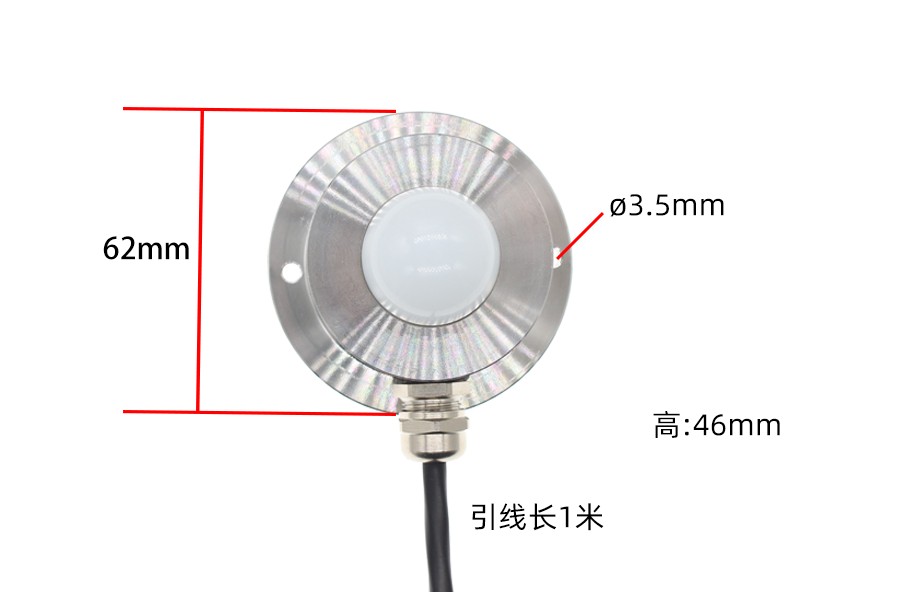

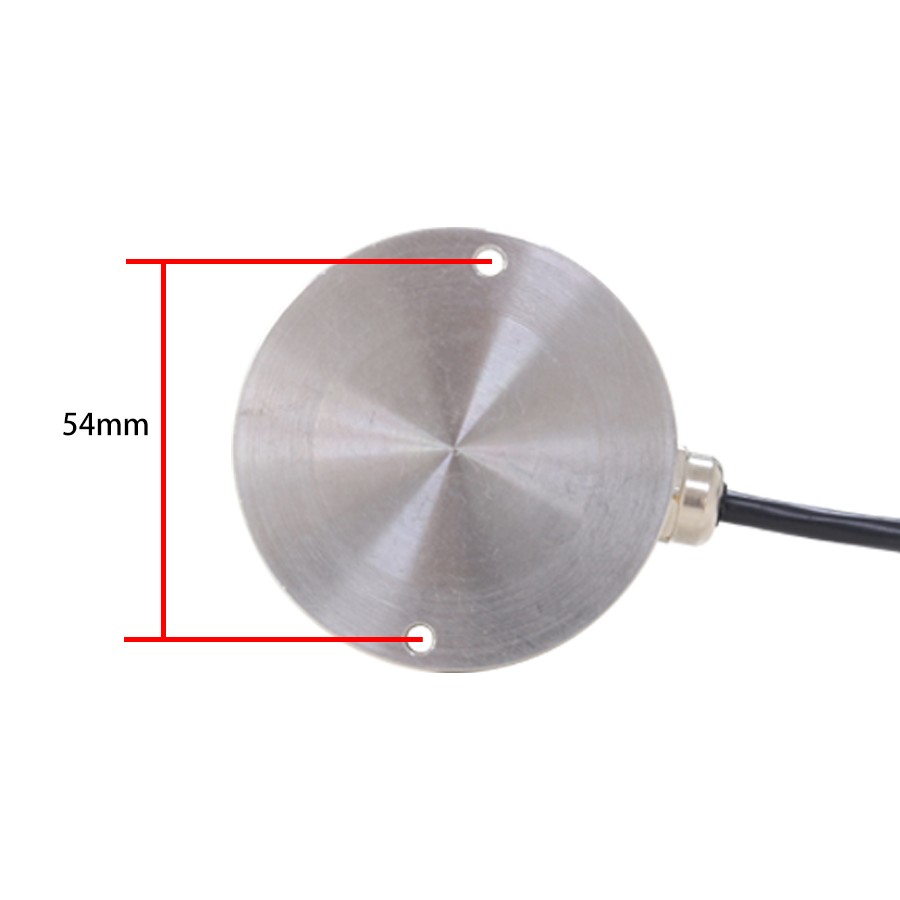

外形尺寸

SM9561 SM9561 SM9561 SM9561

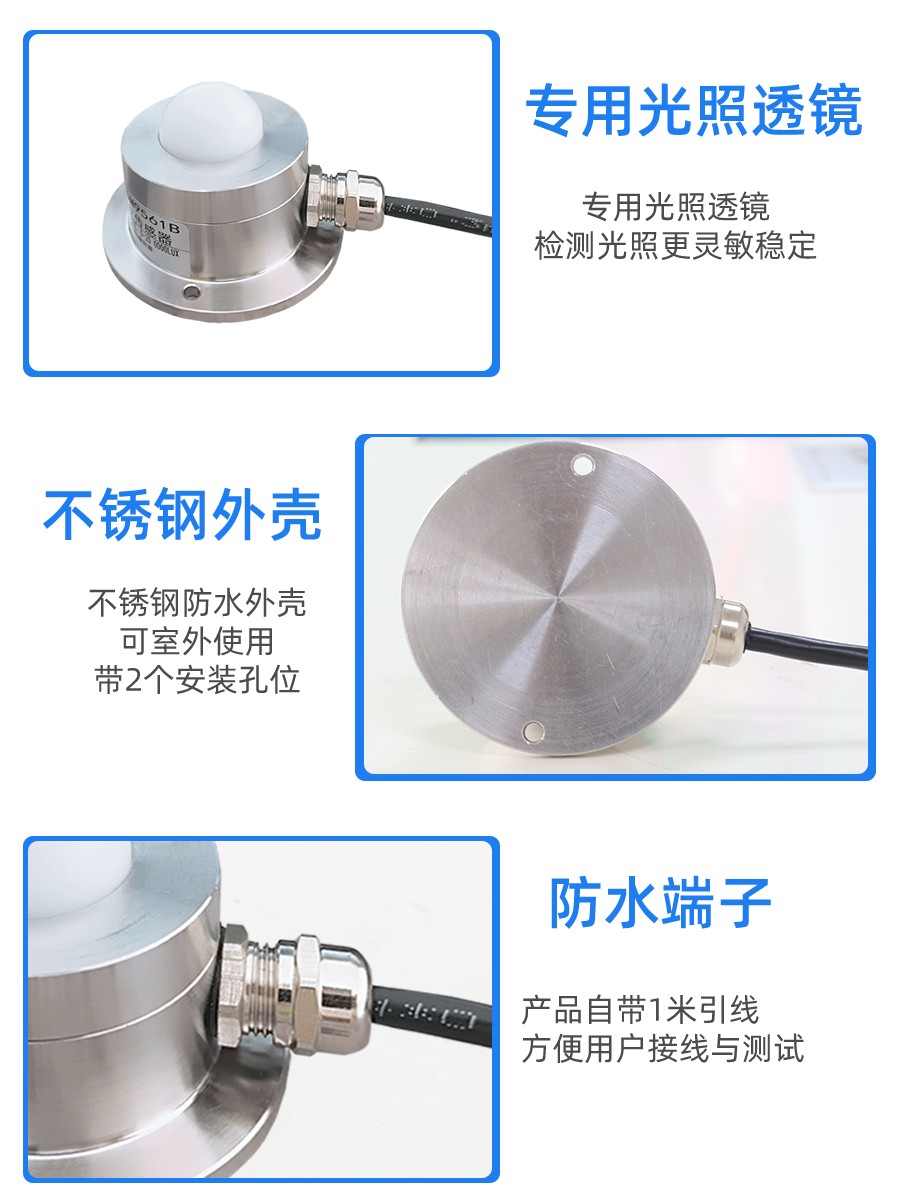

产品细节

SM9561

典型应用

SM9561

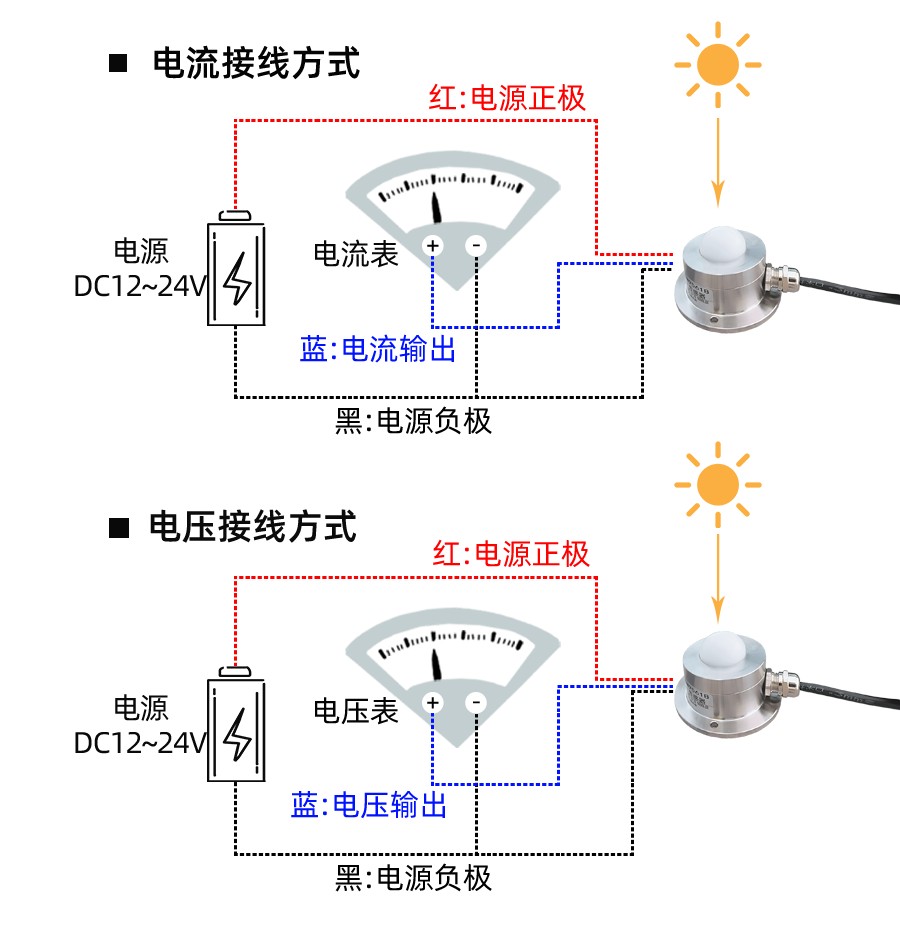

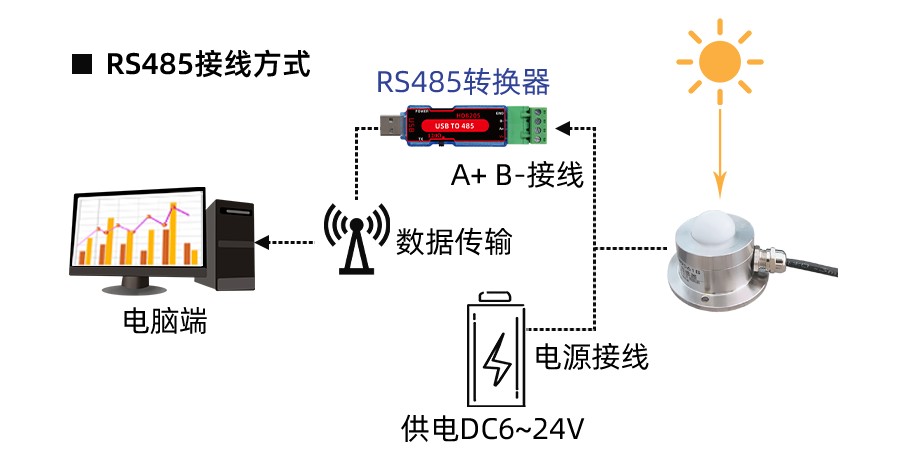

应用方案

SM9561 SM9561

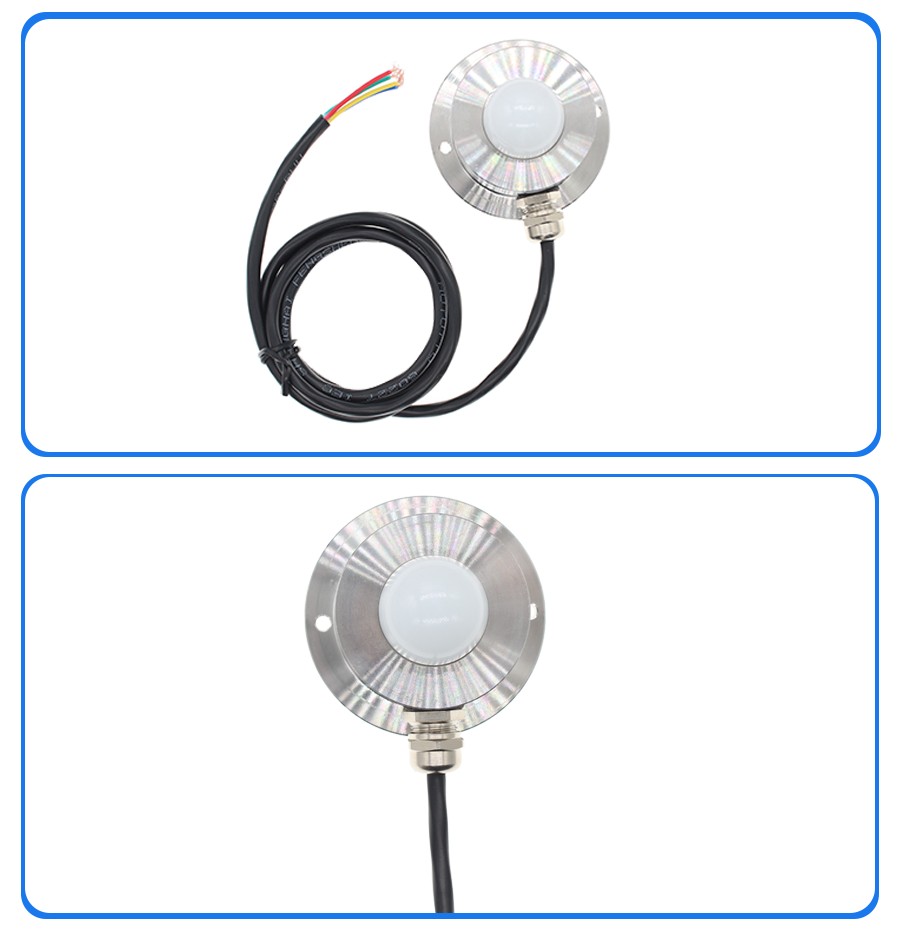

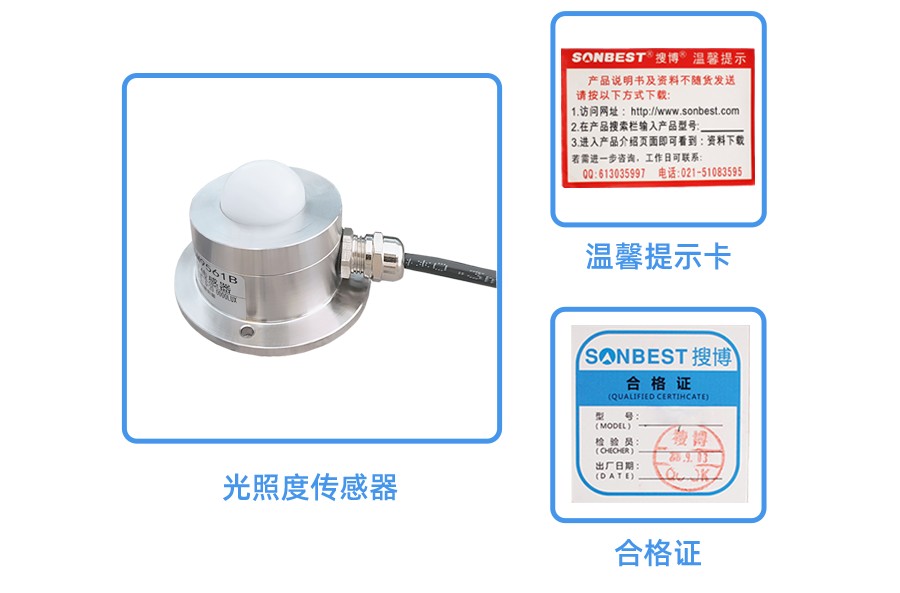

发货清单

SM9561

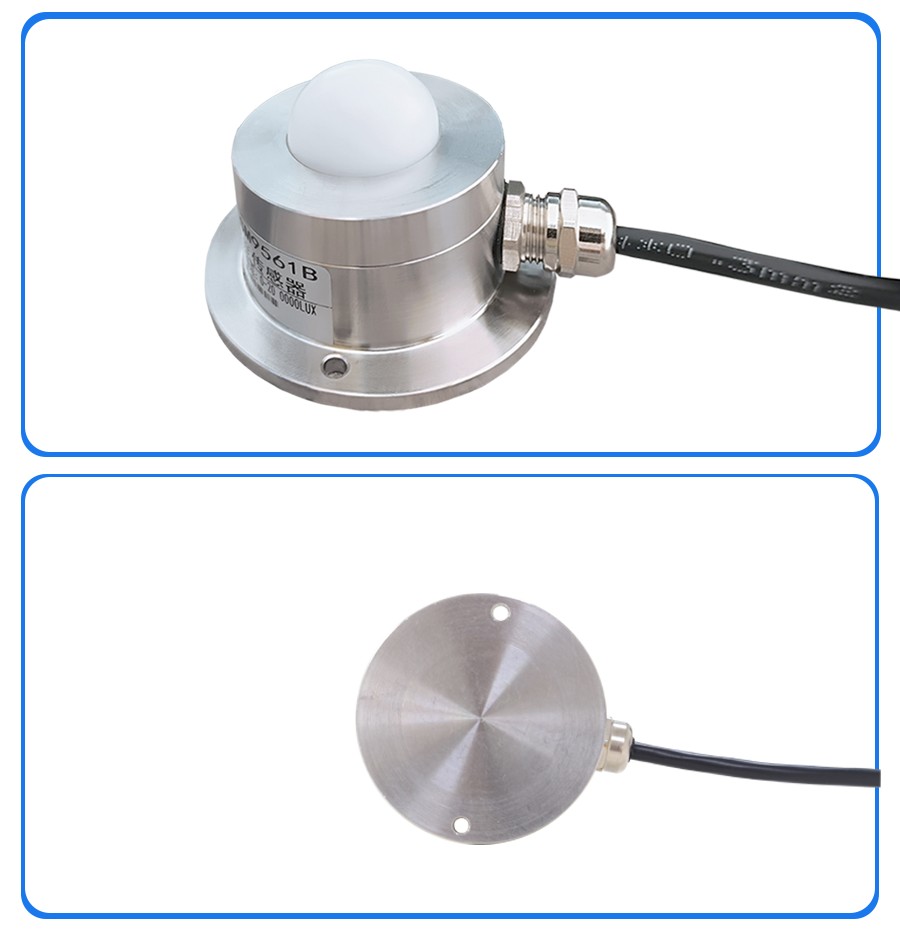

实物照片

SM9561 SM9561

RS485型:通讯协议

    产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1,默认波特率为 模块及非记录仪表:9600,8,n,1 或 记录仪:115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
    问询帧(十六进制),发送举例:查询1#设备1个数据,上位机发送命令:01 03 00 00 00 01 84 0A 。
地址功能码起始地址 数据长度 校验码
010300 0000 0184 0A
    对于正确的问询帧,设备会响应数据:01 03 02 00 79 79 A6 ,响应格式:
地址功能码长度数据1校验码
0103 0200 79 79 A6
    数据说明:命令中数据为十六进制,以数据1为例,00 79转为十进制数值为121,假设数据倍率为100,则真实值为121/100=1.21,其它以此类推。
    对于光照度,由于每个参数占2个字节且20万量程的光照度实际分辨率低于10,所以我们以20000即2万来表达20万,即倍率为10。比如当读到的数据为839时,实际光照度值为8390LUX。
2. 常用数据地址表
组态地址寄存器地址寄存器说明数据类型值范围
4000100 00光照度寄存器只读0~20000
4010100 64型号编码读/写0~65535
4010200 65测点总数读/写1~20
4010300 66设备地址读/写1~249
4010400 67波特率读/写0~6
4010500 68通讯模式读/写1~4
4010600 69协议类型读/写1~10

4-20mA电流型:光照度与电流计算

  例设量程为0~20Lux,模拟量输出为4~20mA电流信号时,光照度与电流的计算关系如公式所示:C=(20-0)*(X-4)÷(20-4)+0,其中20为光照度量程上限,0为量程下限,20为电流输出量程上限,4为下限,X为当前读出的电流值,C为计算出来的光照度值,常用数值列表如下:
电流 X(mA)光照度值 C(Lux)计算过程
40.0(20-0)*(4-4)÷(20-4)+0
51.3(20-0)*(5-4)÷(20-4)+0
62.5(20-0)*(6-4)÷(20-4)+0
73.8(20-0)*(7-4)÷(20-4)+0
85.0(20-0)*(8-4)÷(20-4)+0
96.3(20-0)*(9-4)÷(20-4)+0
107.5(20-0)*(10-4)÷(20-4)+0
118.8(20-0)*(11-4)÷(20-4)+0
1210.0(20-0)*(12-4)÷(20-4)+0
1311.3(20-0)*(13-4)÷(20-4)+0
1412.5(20-0)*(14-4)÷(20-4)+0
1513.8(20-0)*(15-4)÷(20-4)+0
1615.0(20-0)*(16-4)÷(20-4)+0
1716.3(20-0)*(17-4)÷(20-4)+0
1817.5(20-0)*(18-4)÷(20-4)+0
1918.8(20-0)*(19-4)÷(20-4)+0
2020.0(20-0)*(20-4)÷(20-4)+0
    如表所示,当测量值8mA时,当前光照度为5Lux。

DC0-5VDC0-5V电压型:光照度与DC0-5V电压计算

  例设量程为0~20Lux,模拟量输出为0~5VDC0-5V电压信号时,光照度与DC0-5V电压的计算关系如公式所示:C=(20-0)*(X-0)÷(5-0)+0,其中20为光照度量程上限,0为量程下限,5为DC0-5V电压输出量程上限,0为下限,X为当前读出的DC0-5V电压值,C为计算出来的光照度值,常用数值列表如下:
DC0-5V电压 X(V)光照度值 C(Lux)计算过程
00.0(20-0)*(0-0)÷(5-0)+0
14.0(20-0)*(1-0)÷(5-0)+0
28.0(20-0)*(2-0)÷(5-0)+0
312.0(20-0)*(3-0)÷(5-0)+0
416.0(20-0)*(4-0)÷(5-0)+0
520.0(20-0)*(5-0)÷(5-0)+0
    如表所示,当测量值2.5V时,当前光照度为10Lux。
