技术参数
|
技术参数 |
参数值 |
|
品牌 |
SONBEST/搜博 |
|
辐照测量范围 |
0~2000W/M2 |
|
辐照最大允许误差 |
±7% |
|
辐照重复性测试 |
±5% |
|
辐照感光体 |
进口数字式 |
|
波长测量范围 |
380nm~730nm |
|
输出方式 |
RS485/4-20mA/DC0-5V |
|
供电电源 |
DC12~24V 1A |
|
运行环境温度 |
-30~85℃ |
|
运行环境湿度 |
5%RH~90%RH |
产品选型
产品设计了RS485,4-20mA,DC0-5V多种输出方式，根据输出方式的不同，产品分为以下几种型号。
|
产品型号 |
输出方式及供电压范围 |
|
SM9569B |
RS485总线 |
|
SM9569M |
4-20mA |
|
SM9569V5 |
DC0-5V |

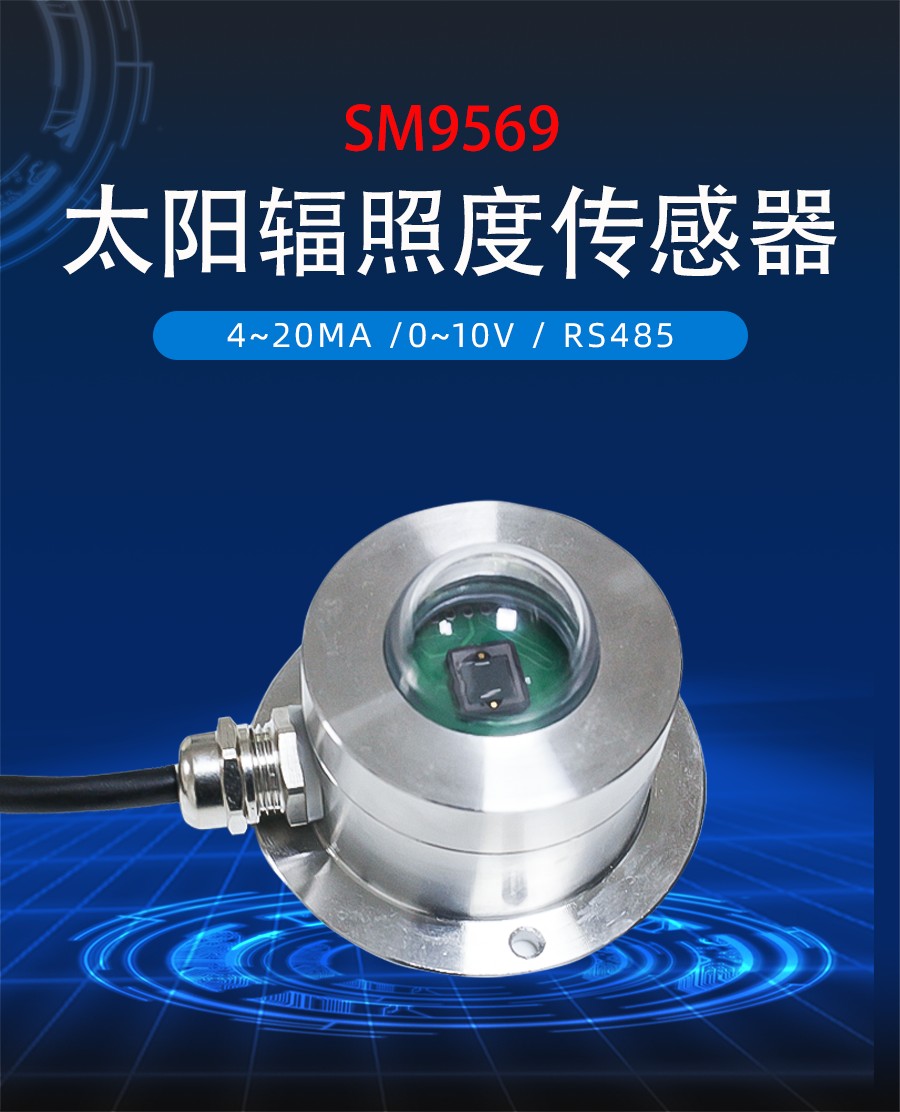

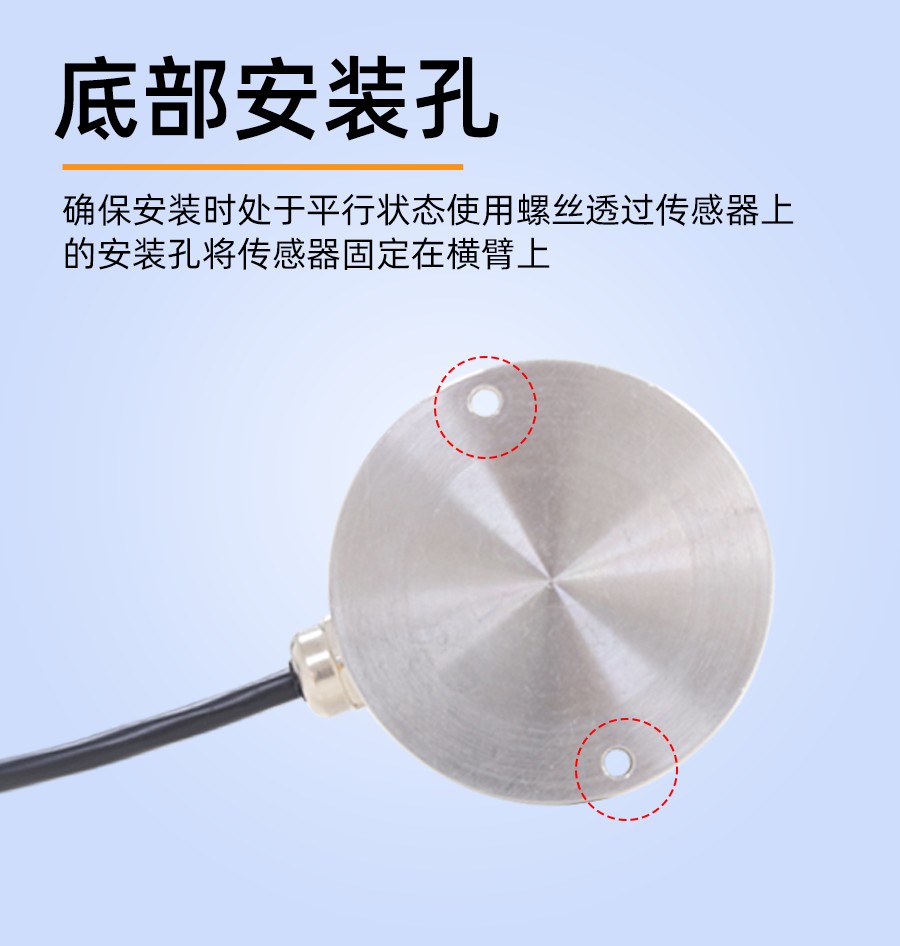

产品细节

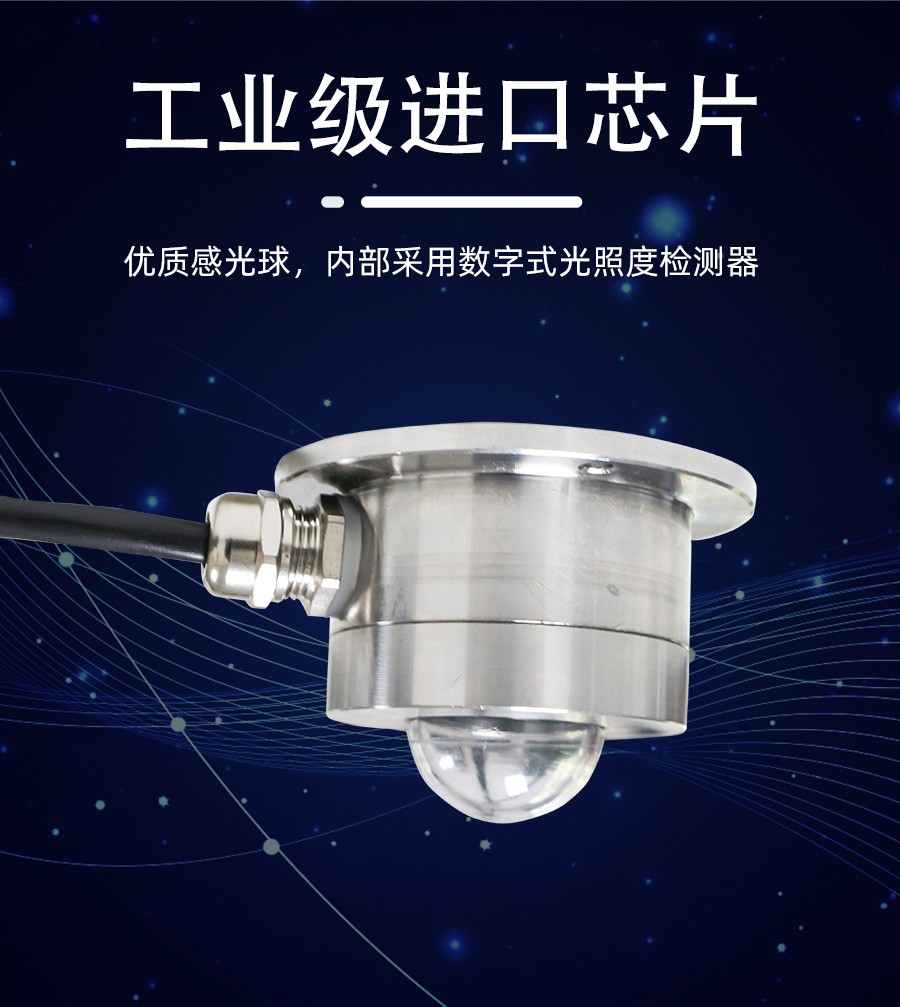

产品特色
典型应用

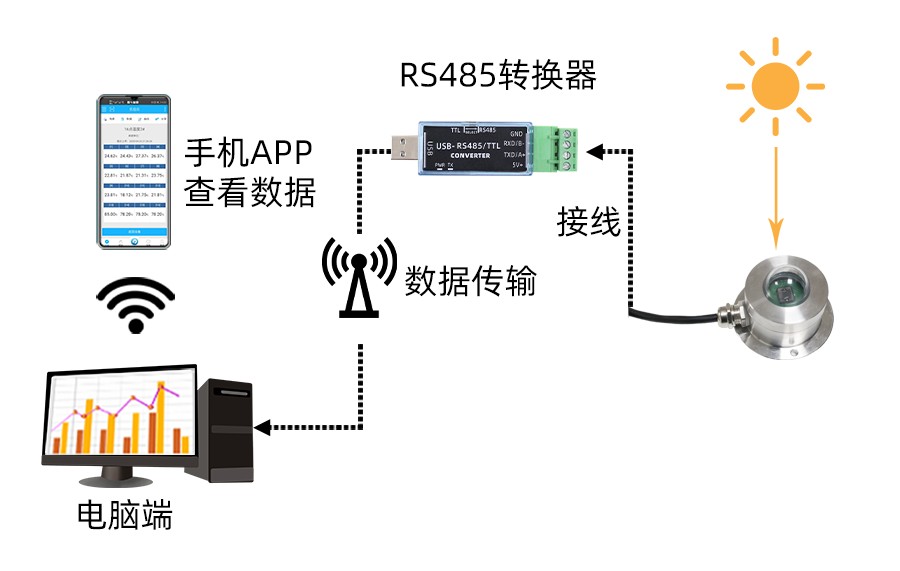

应用方案

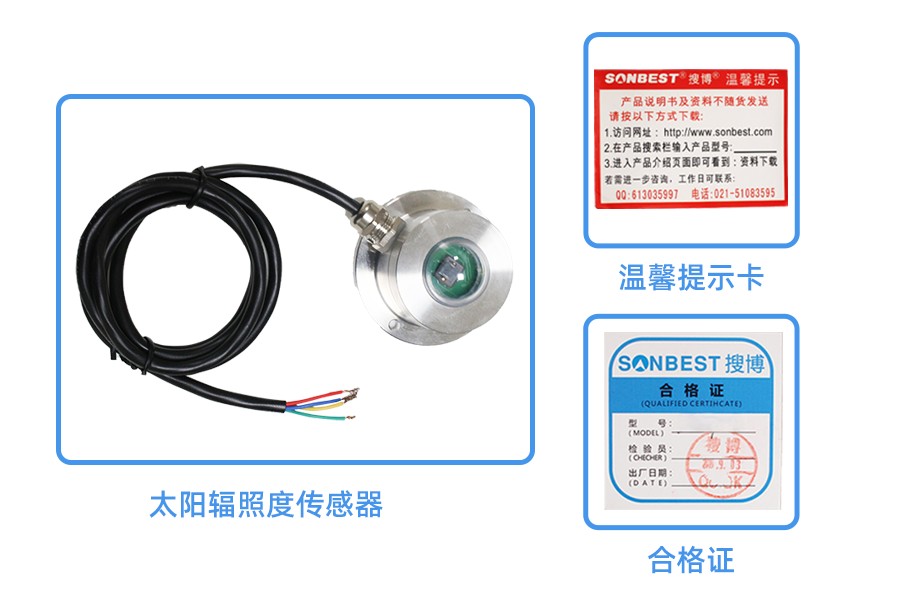

发货清单

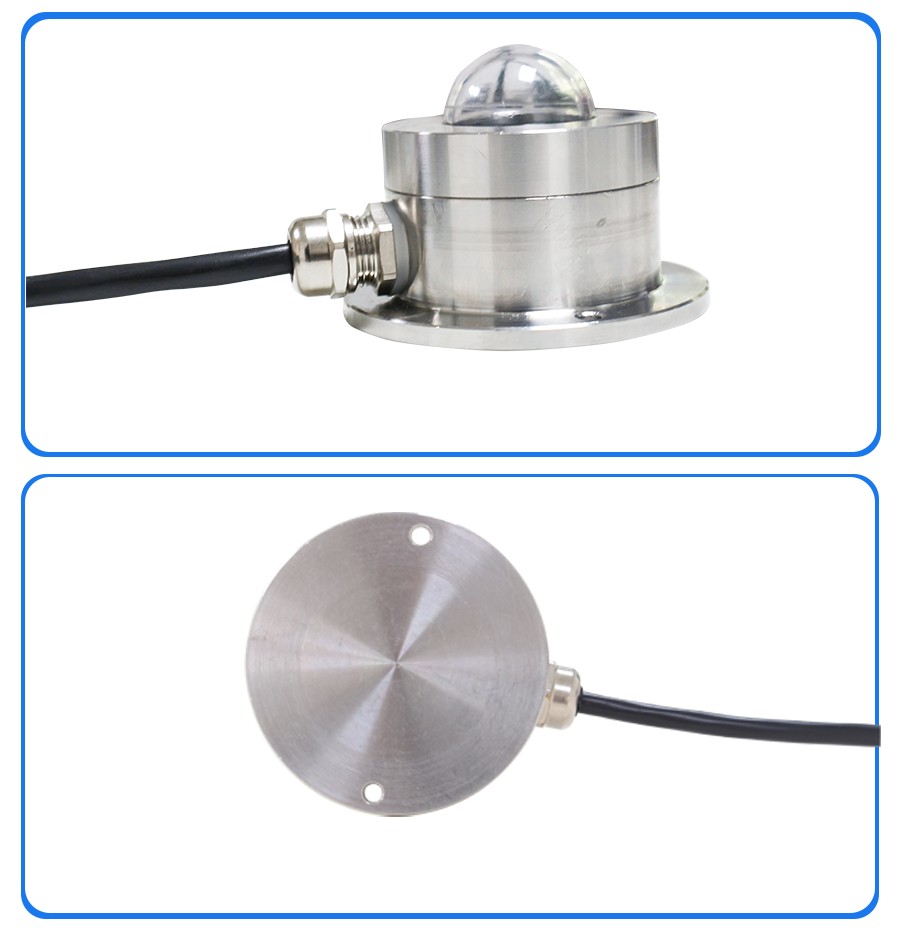

实物照片
RS485型：通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 模块及非记录仪表：9600,8,n,1 或 记录仪：115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 01 84 0A 。
|
地址 |
功能码 |
起始地址 |
数据长度 |
校验码 |
|
01 |
03 |
00 00 |
00 01 |
84 0A |
对于正确的问询帧，设备会响应数据：01 03 02 02 18 B9 2E ,响应格式：
|
地址 |
功能码 |
长度 |
数据1 |
校验码 |
|
01 |
03 |
02 |
02 18 |
B9 2E |
数据说明:命令中数据为十六进制，以数据1为例，02 18转为十进制数值为536,假设数据倍率为100，则真实值为536/100=5.36，其它以此类推。
2. 常用数据地址表
|
组态地址 |
寄存器地址 |
寄存器说明 |
数据类型 |
值范围 |
|
40001 |
00 00 |
1#辐照度寄存器 |
只读 |
0~65535 |
|
40101 |
00 64 |
型号编码 |
读/写 |
0~65535 |
|
40102 |
00 65 |
测点总数 |
读/写 |
1~20 |
|
40103 |
00 66 |
设备地址 |
读/写 |
1~249 |
|
40104 |
00 67 |
波特率 |
读/写 |
0~6 |
|
40105 |
00 68 |
通讯模式 |
读/写 |
1~4 |
|
40106 |
00 69 |
协议类型 |
读/写 |
1~10 |

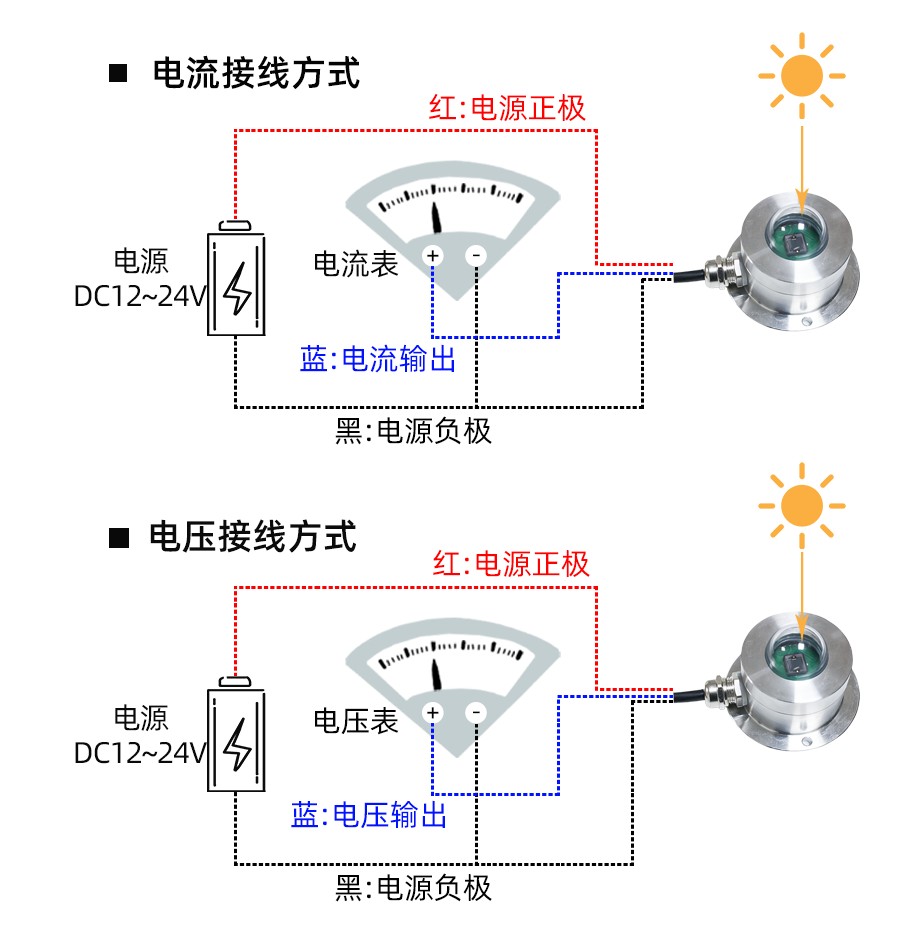

4-20mA电流型：光照度与电流计算
例设量程为0~2000W/M2，模拟量输出为4~20mA电流信号时,光照度与电流的计算关系如公式所示：C=(2000-0)*(X-4)÷(20-4)+0,其中2000为光照度量程上限，0为量程下限，20为电流输出量程上限，4为下限,X为当前读出的电流值,C为计算出来的光照度值,常用数值列表如下：
|
电流 X(mA) |
光照度值 C(W/M2) |
计算过程 |
|
4 |
0.0 |
(2000-0)*(4-4)÷(20-4)+0 |
|
5 |
125.0 |
(2000-0)*(5-4)÷(20-4)+0 |
|
6 |
250.0 |
(2000-0)*(6-4)÷(20-4)+0 |
|
7 |
375.0 |
(2000-0)*(7-4)÷(20-4)+0 |
|
8 |
500.0 |
(2000-0)*(8-4)÷(20-4)+0 |
|
9 |
625.0 |
(2000-0)*(9-4)÷(20-4)+0 |
|
10 |
750.0 |
(2000-0)*(10-4)÷(20-4)+0 |
|
11 |
875.0 |
(2000-0)*(11-4)÷(20-4)+0 |
|
12 |
1000.0 |
(2000-0)*(12-4)÷(20-4)+0 |
|
13 |
1125.0 |
(2000-0)*(13-4)÷(20-4)+0 |
|
14 |
1250.0 |
(2000-0)*(14-4)÷(20-4)+0 |
|
15 |
1375.0 |
(2000-0)*(15-4)÷(20-4)+0 |
|
16 |
1500.0 |
(2000-0)*(16-4)÷(20-4)+0 |
|
17 |
1625.0 |
(2000-0)*(17-4)÷(20-4)+0 |
|
18 |
1750.0 |
(2000-0)*(18-4)÷(20-4)+0 |
|
19 |
1875.0 |
(2000-0)*(19-4)÷(20-4)+0 |
|
20 |
2000.0 |
(2000-0)*(20-4)÷(20-4)+0 |
如表所示，当测量值8mA时，当前光照度为500W/M2。
DC0-5VDC0-5V电压型：光照度与DC0-5V电压计算
例设量程为0~2000W/M2，模拟量输出为0~5VDC0-5V电压信号时,光照度与DC0-5V电压的计算关系如公式所示：C=(2000-0)*(X-0)÷(5-0)+0,其中2000为光照度量程上限，0为量程下限，5为DC0-5V电压输出量程上限，0为下限,X为当前读出的DC0-5V电压值,C为计算出来的光照度值,常用数值列表如下：
|
DC0-5V电压 X(V) |
光照度值 C(W/M2) |
计算过程 |
|
0 |
0.0 |
(2000-0)*(0-0)÷(5-0)+0 |
|
1 |
400.0 |
(2000-0)*(1-0)÷(5-0)+0 |
|
2 |
800.0 |
(2000-0)*(2-0)÷(5-0)+0 |
|
3 |
1200.0 |
(2000-0)*(3-0)÷(5-0)+0 |
|
4 |
1600.0 |
(2000-0)*(4-0)÷(5-0)+0 |
|
5 |
2000.0 |
(2000-0)*(5-0)÷(5-0)+0 |
如表所示，当测量值2.5V时，当前光照度为1000W/M2。
