技术参数
| 技术参数 | 参数值 |
| 品牌 | XUNCHIP/讯芯 |
| 温度测量范围 | -30℃~85℃ |
| 温度测量精度 | ±0.5℃ @25℃ |
| 温湿度器件 | SHT30 |
| 温湿度通道数 | 6 |
| 温湿度信号 | I2C |
| 温度测量范围 | -30℃~85℃ |
| 温度测量精度 | ±0.5℃ @25℃ |
| DS18B20总点数 | 2 |
| 温度通道数 | 2 |
| 每通道温度点数 | 1 |
| 温度器件 | 内置DS18B20的探头 |
| 通讯接口 | RS485 |
| 默认波特率 | 115200 8 n 1 |
| 供电电源 | DC9~24V 1A |
| 运行环境温度 | -30~85℃ |

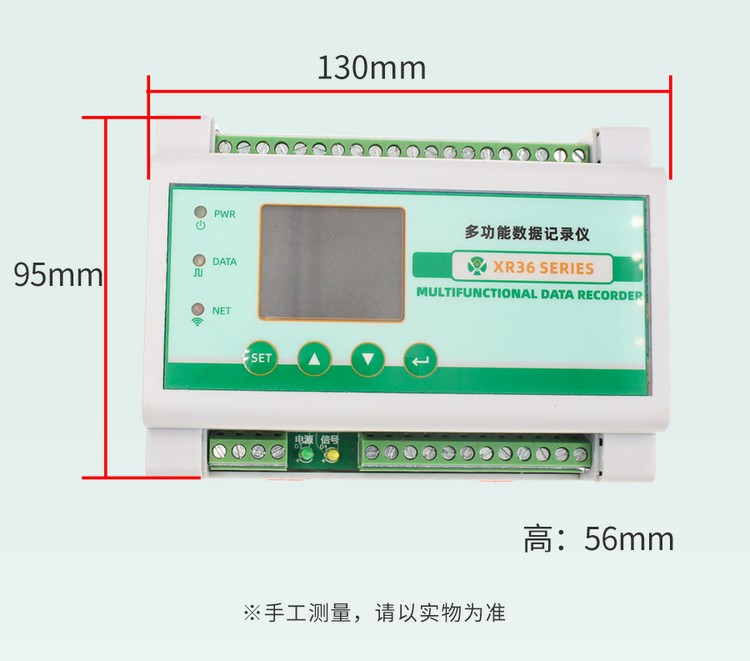

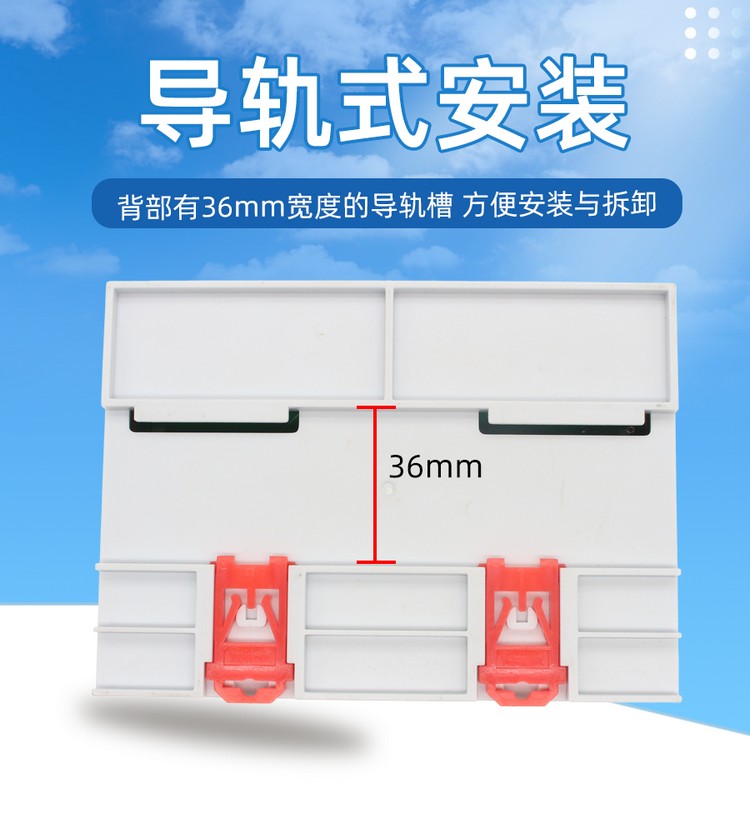

外形尺寸
产品接线

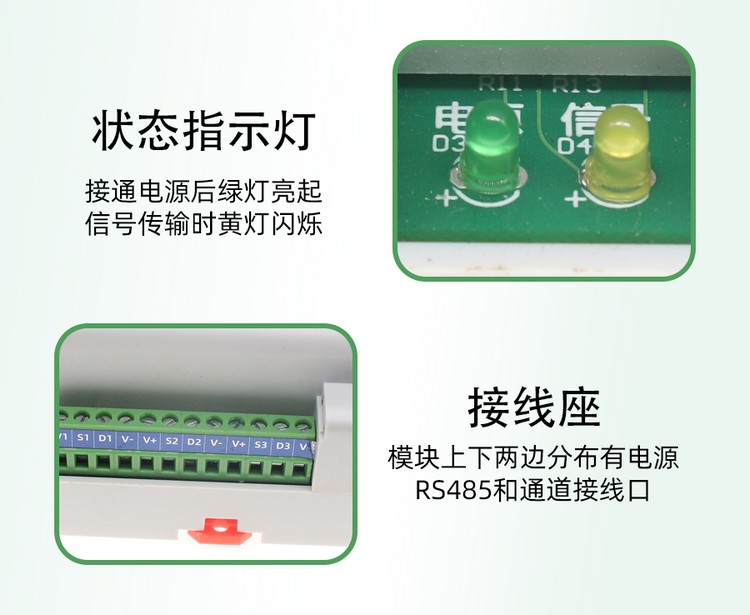

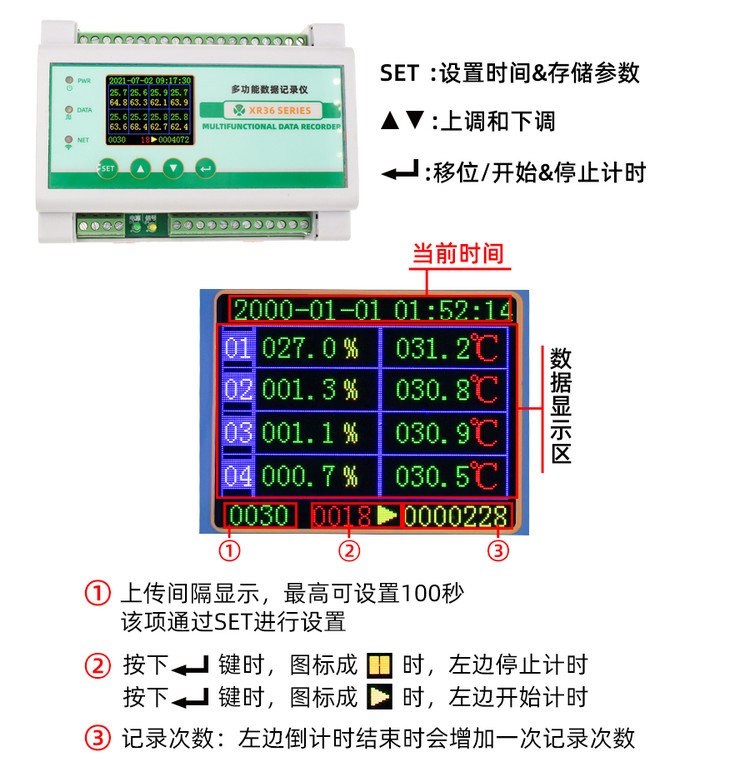

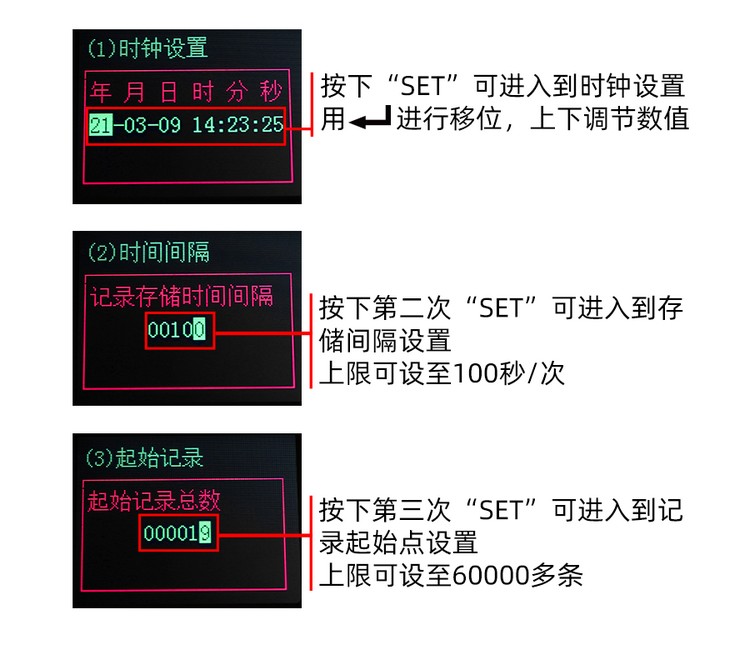

产品特色
典型应用

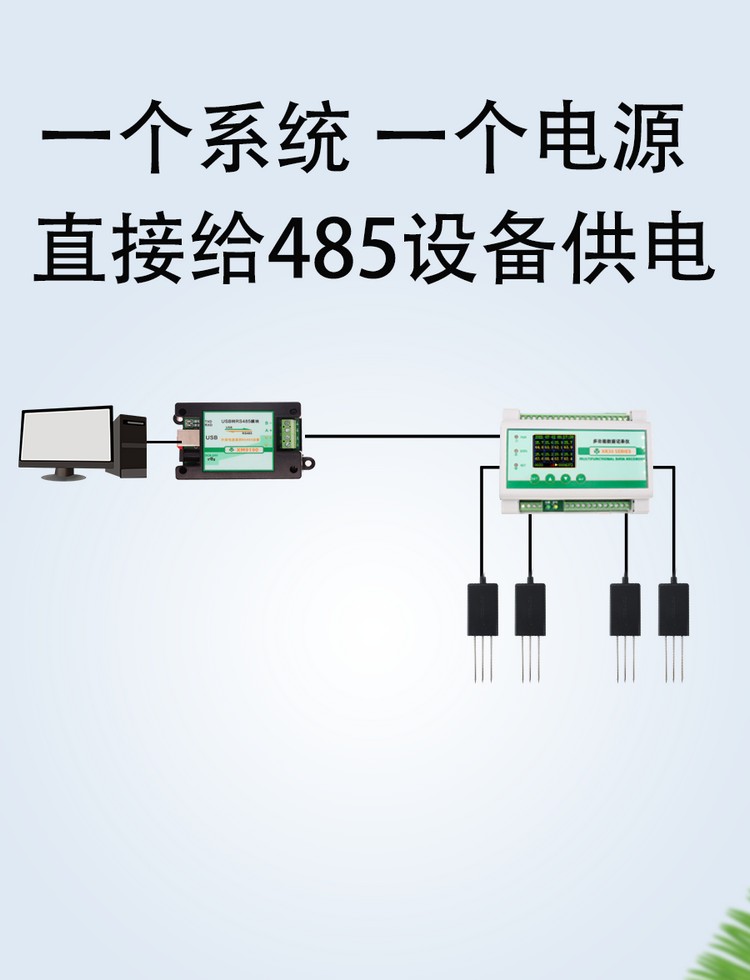

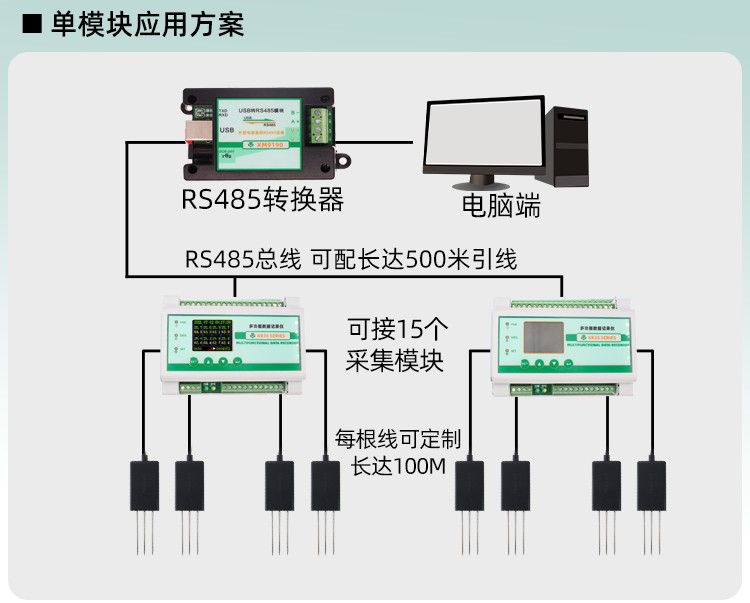

应用方案

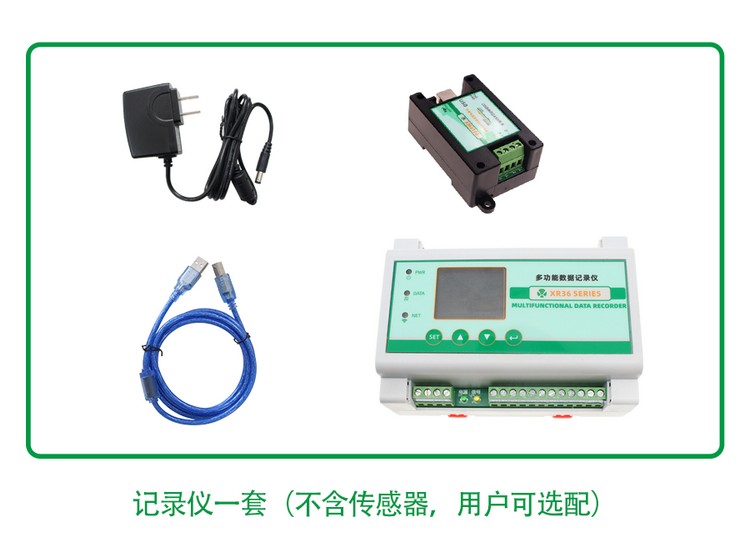

发货清单

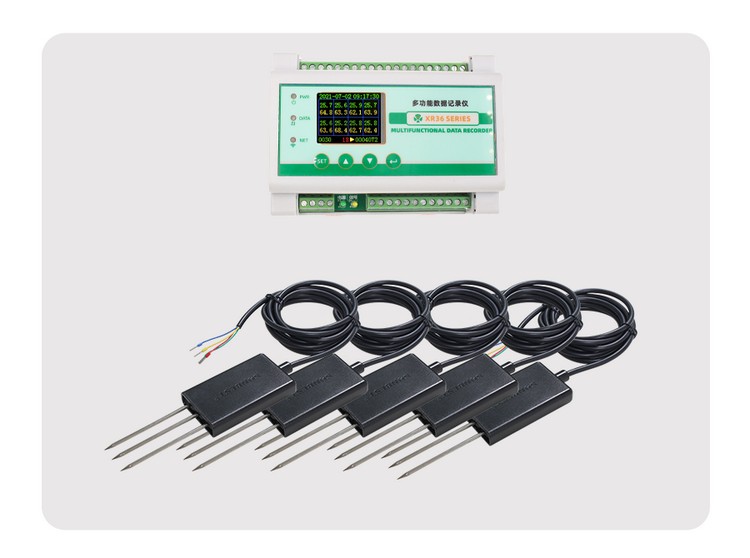

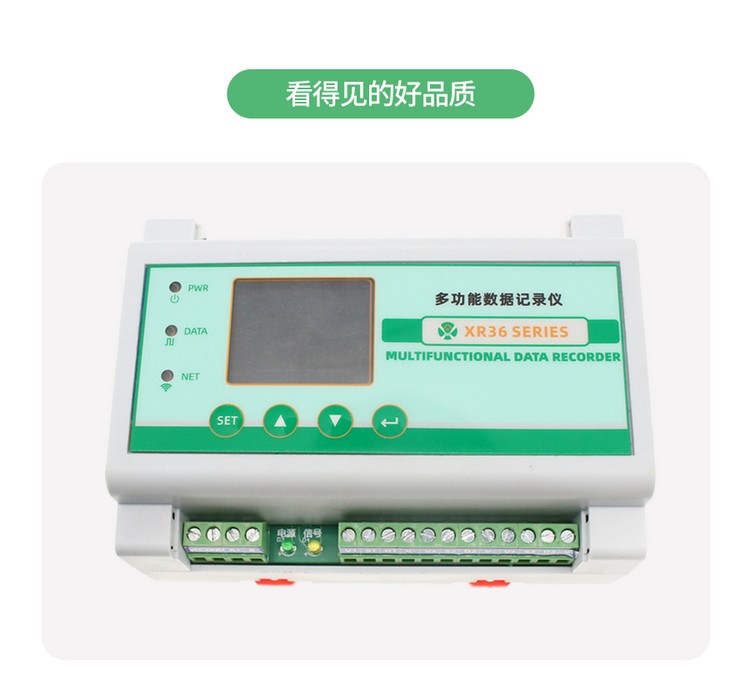

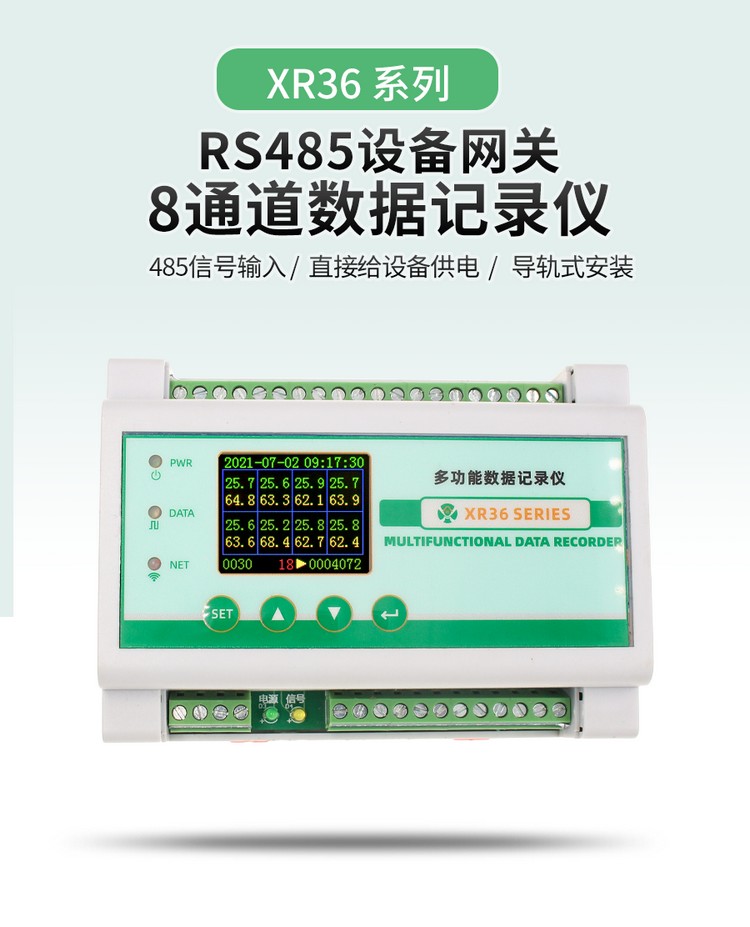

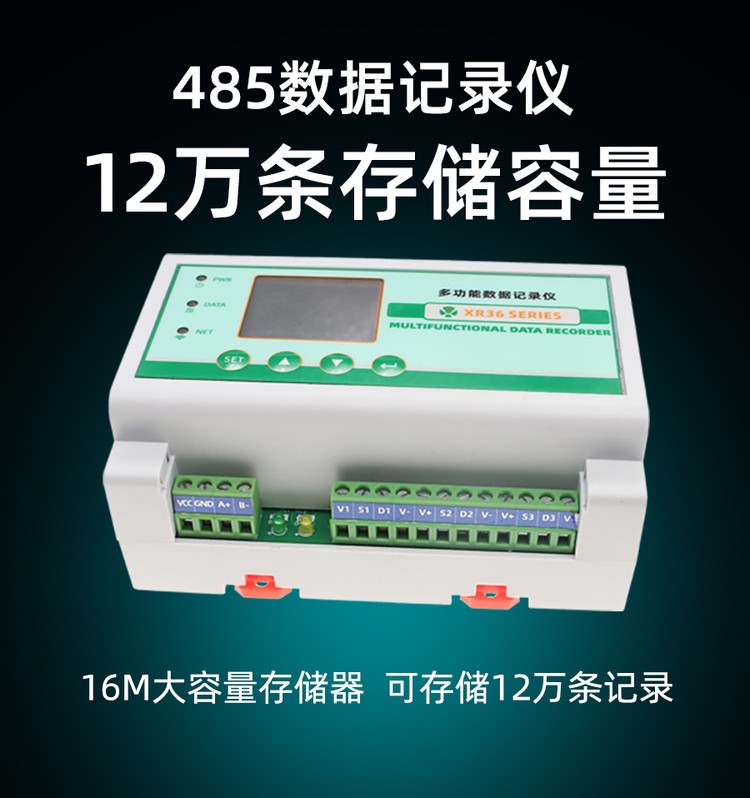

实物照片

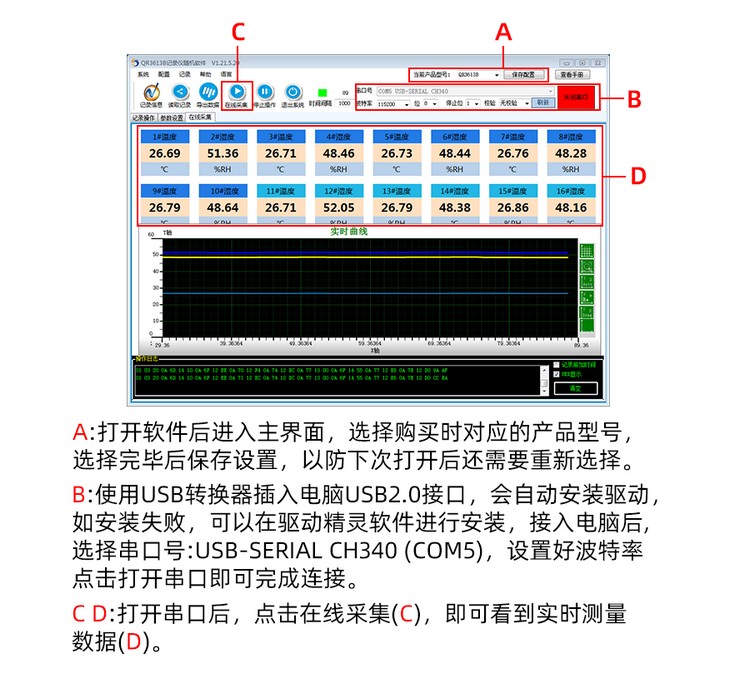

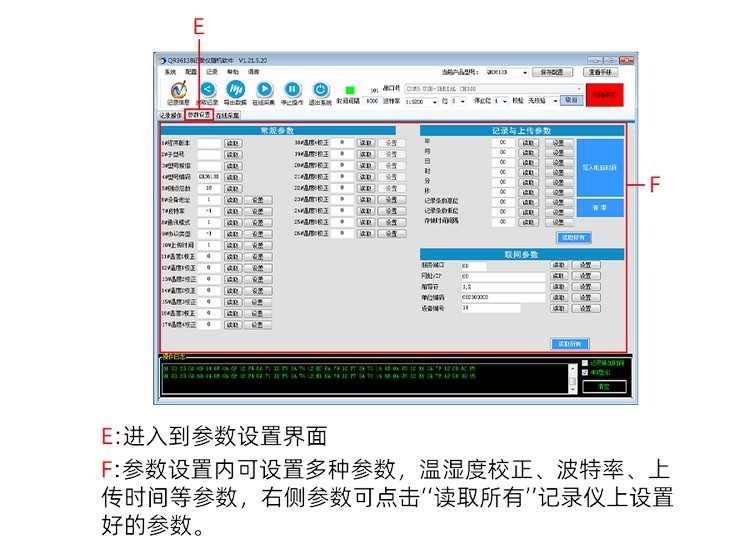

RS485型：通讯协议

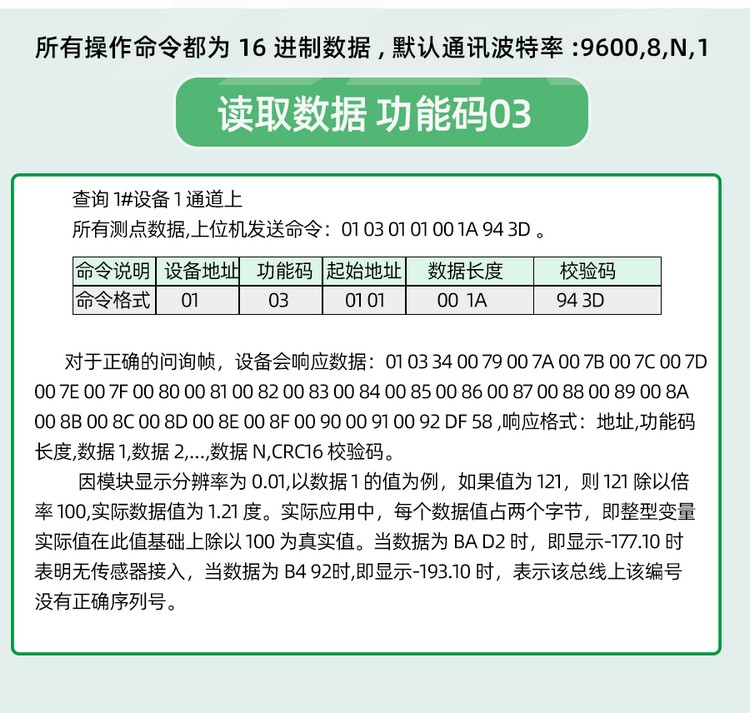

产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 模块及非记录仪表：9600,8,n,1 或 记录仪：115200,8,n,1 。1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），用于查询每个测点或通道数据。多通道DS18B20温度模块，由于每个通道支持的点数较多，而每个问询帧又有回复字节长度的限制，所以设备设计时是按通道查询数据的。本设备分为2个通道，每个通道最大支持062测点，发送举例：查询1#设备1通道上所有测点数据,上位机发送命令：01 03 01 01 00 3E 94 26 。
| 地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 01 01 | 00 3E | 94 26 |
因模块显示分辨率为0.01,以数据1的值为例，如果值为121，则121除以倍率100,实际数据值为1.21度。实际应用中，每个数据值占两个字节，即整型变量，实际值在此值基础上除以100为真实值。当数据为BA D2时，即显示-177.10时，表明无传感器接入，当数据为B4 92时,即显示-193.10时，表示该总线上该编号没有正确序列号

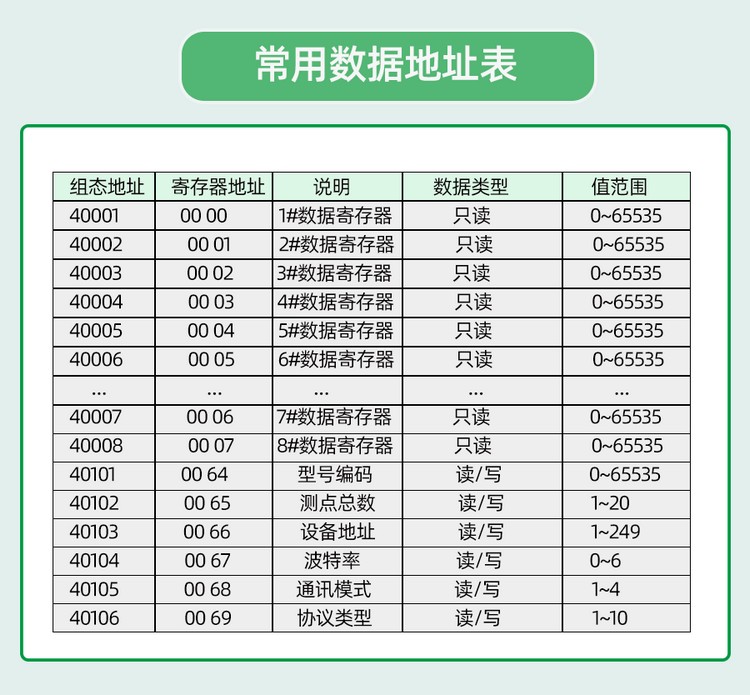

2. 常用数据地址表
为方便针对设置备通道数据查询，可针对该节点地址进行编址。设备是按通道轮循查询数据的，目前无法一个指令查询所有设备。如果设备中有 10 个通道，只分10条查询指令，查出设备所有数据。每个通道的起始地址与组态软件中 4xxxx 地址之间的关系如表所示，其基本计算方法为：n*256+02,其中 n 为通道号。比如1通道1号位置的寄存器为40258。
| 组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
| 40258 | 01 01 | 1通道1#测点温度寄存器 | 只读 | 0~65535 |
| 40259 | 01 02 | 1通道2#测点温度寄存器 | 只读 | 0~65535 |
| ...... | ..... | （1通道中间测点省略) | ... | ... |
| 40320 | 01 3E | 1通道62#测点温度寄存器 | 只读 | 0~65535 |
| 40514 | 02 01 | 2通道1#测点温度寄存器 | 只读 | 0~65535 |
| 40515 | 02 02 | 2通道2#测点温度寄存器 | 只读 | 0~65535 |
| ...... | ..... | （2通道中间测点省略) | ... | ... |
| 40576 | 02 3E | 2通道62#测点温度寄存器 | 只读 | 0~65535 |
| ---- | ---- | 中间通道省略) | ---- | ---- |
| 40514 | 03 01 | 2通道1#测点温度寄存器 | 只读 | 0~65535 |
| 40515 | 03 02 | 2通道2#测点温度寄存器 | 只读 | 0~65535 |
| ...... | ..... | （2通道中间测点省略) | ... | ... |
| 40576 | 03 3E | 2通道62#测点温度寄存器 | 只读 | 0~65535 |
（1） 修改设备地址
设备是通过产品左侧的拔码开关设置设备地址及波特率的。在应用中，需要多机联网使用时，联网中的设备地址不能相同，故用户要更改设备地址，设备可更改的地址范围为1-63。更改设备地址是通过拔码开关S1来实现的。拨码开关拨至 “ON”表示 “1”，拔码开关S1的1-6段与地址的关系统如下表所示：
| 段6 | 段5 | 段4 | 段3 | 段2 | 段1 | 地址值 |
| 0 | 0 | 0 | 0 | 0 | 0 | 1 |
| 0 | 0 | 0 | 0 | 0 | 0 | 2 |
| 0 | 0 | 0 | 0 | 0 | 0 | 3 |
| 0 | 0 | 0 | 0 | 0 | 0 | 4 |
| ... | ... | ... | ... | ... | ... | n |
| 1 | 1 | 1 | 1 | 1 | 1 | 63 |
波特率设置是通过拔码开关S2的前3段来实现，S2的第4段时未启用，可拔至0位置。如右图所示，拨码开关拨至 “ON”表示 “1” ，拔向数字一侧表示“0”，代表意义如下。
| 段3 | 段2 | 段1 | 波特率 |
| 0 | 0 | 0 | 9600 |
| 0 | 0 | 1 | 9600 |
| 0 | 1 | 0 | 4800 |
