技术参数
| 技术参数 | 参数值 |
| 风速量程 | 0~30m/s |
| 启动风速 | 0.2m/s |
| 风速测量精度 | ±3% |
| 风向测量范围 | 0~360 |
| 风向分辨率 | ±22.5° |
| 输出方式 | RS485/4-20mA/DC0-5V |
| 供电电源 | DC12~24V 1A |
| 运行环境温度 | -30~80℃ |
| 运行环境湿度 | 5%RH~90%RH |
产品选型
产品设计了RS485,4-20mA,DC0-5V多种输出方式，根据输出方式的不同，产品分为以下几种型号。
| 产品型号 | 输出方式及供电压范围 |
| YD6988B | RS485总线 |
| YD6988M | 4-20mA |
| YD6988V5 | DC0-5V |

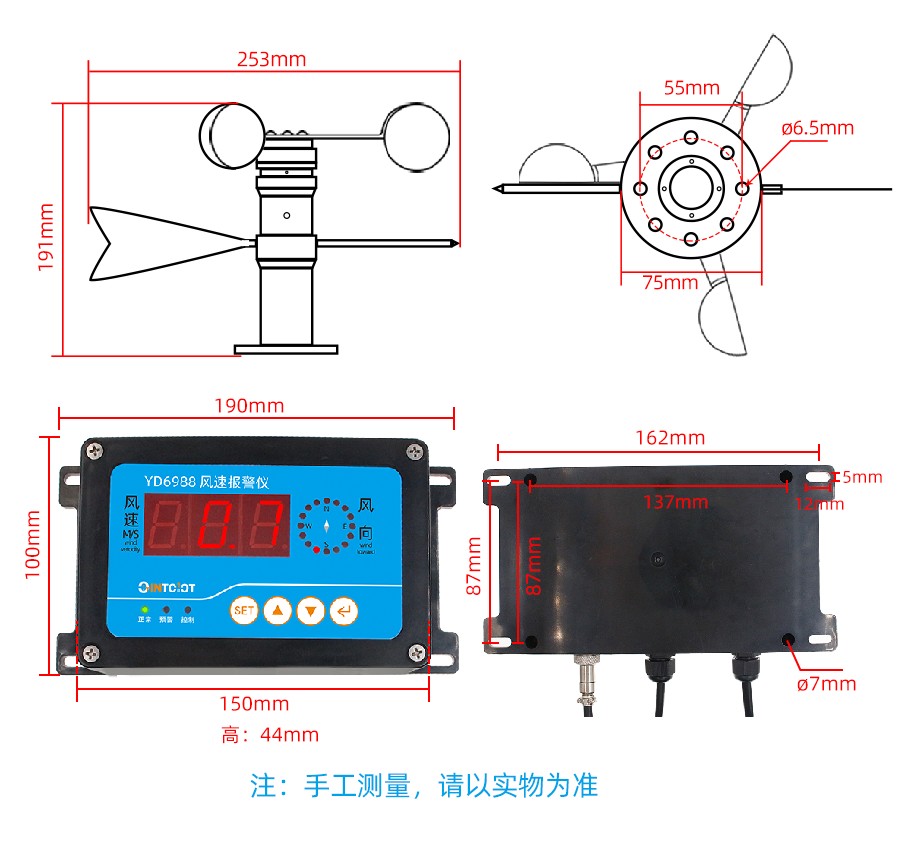

外形尺寸

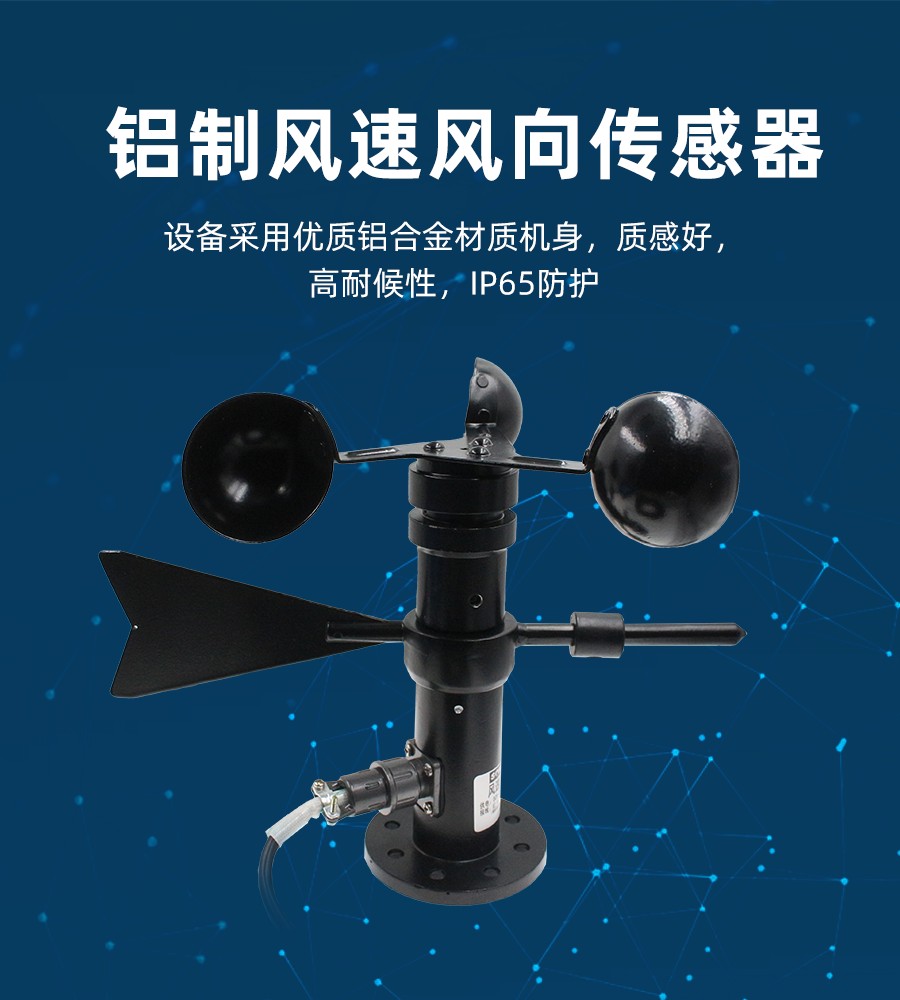

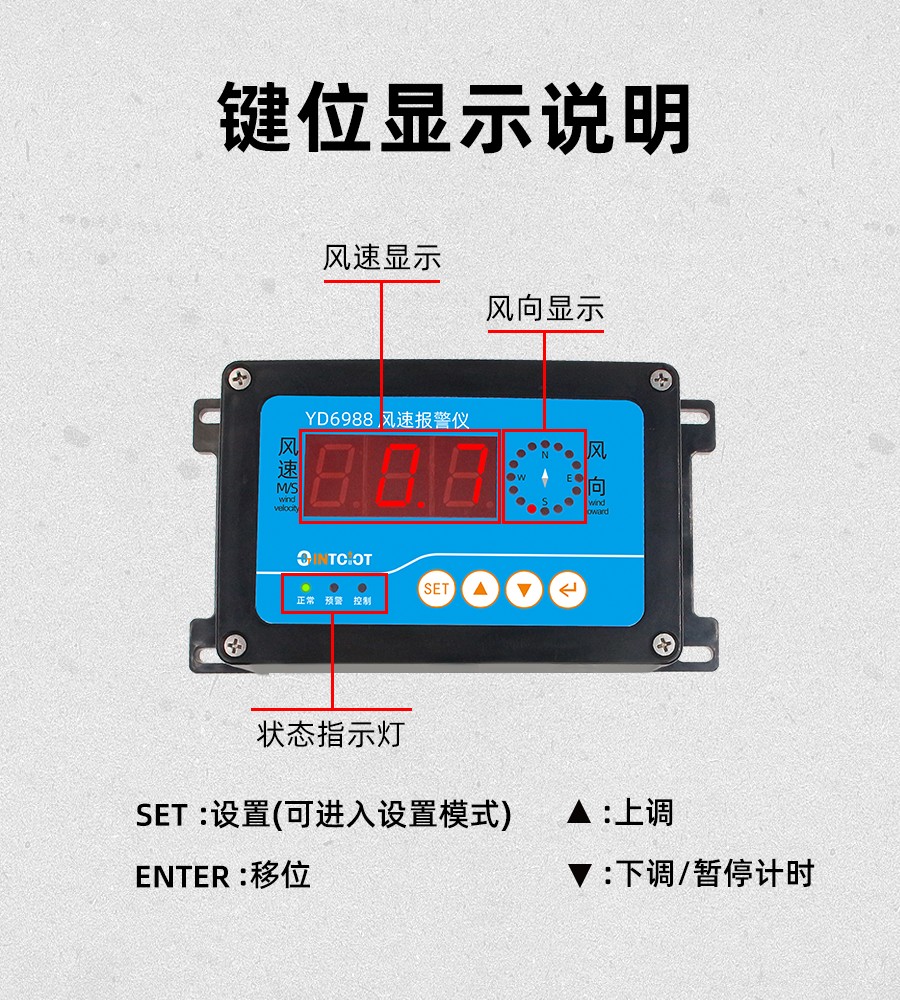

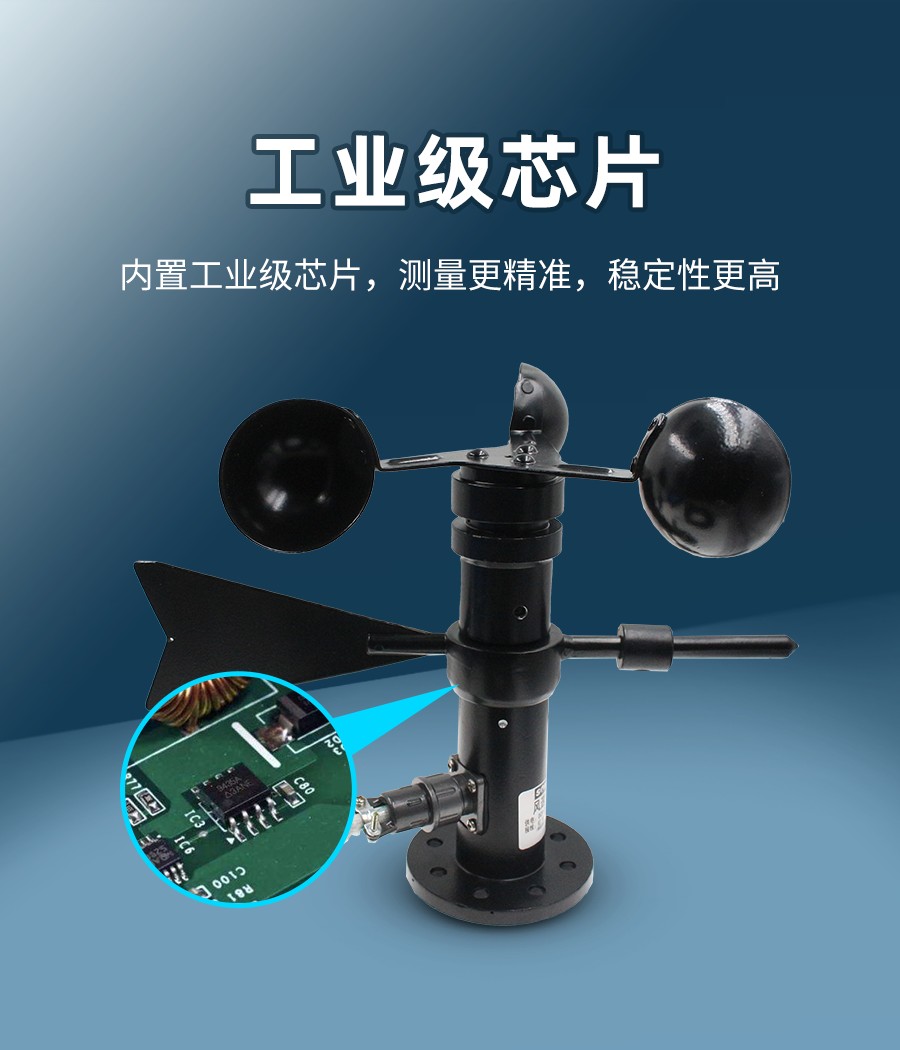

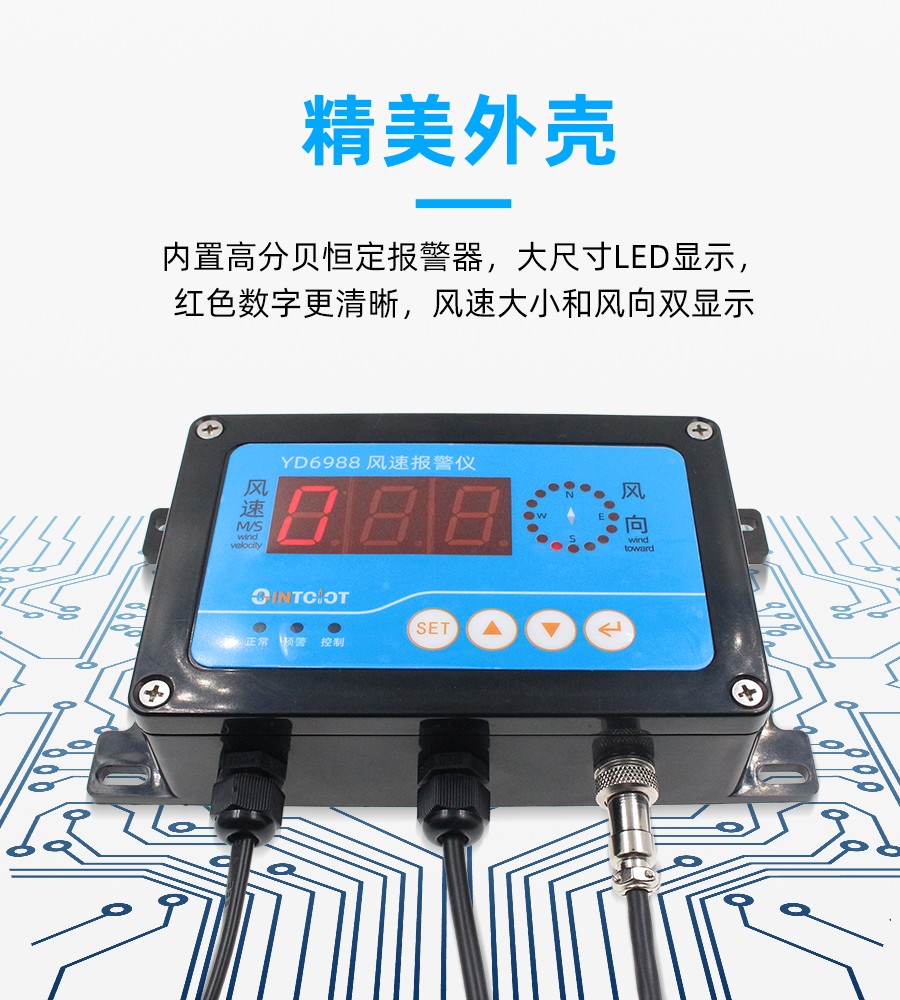

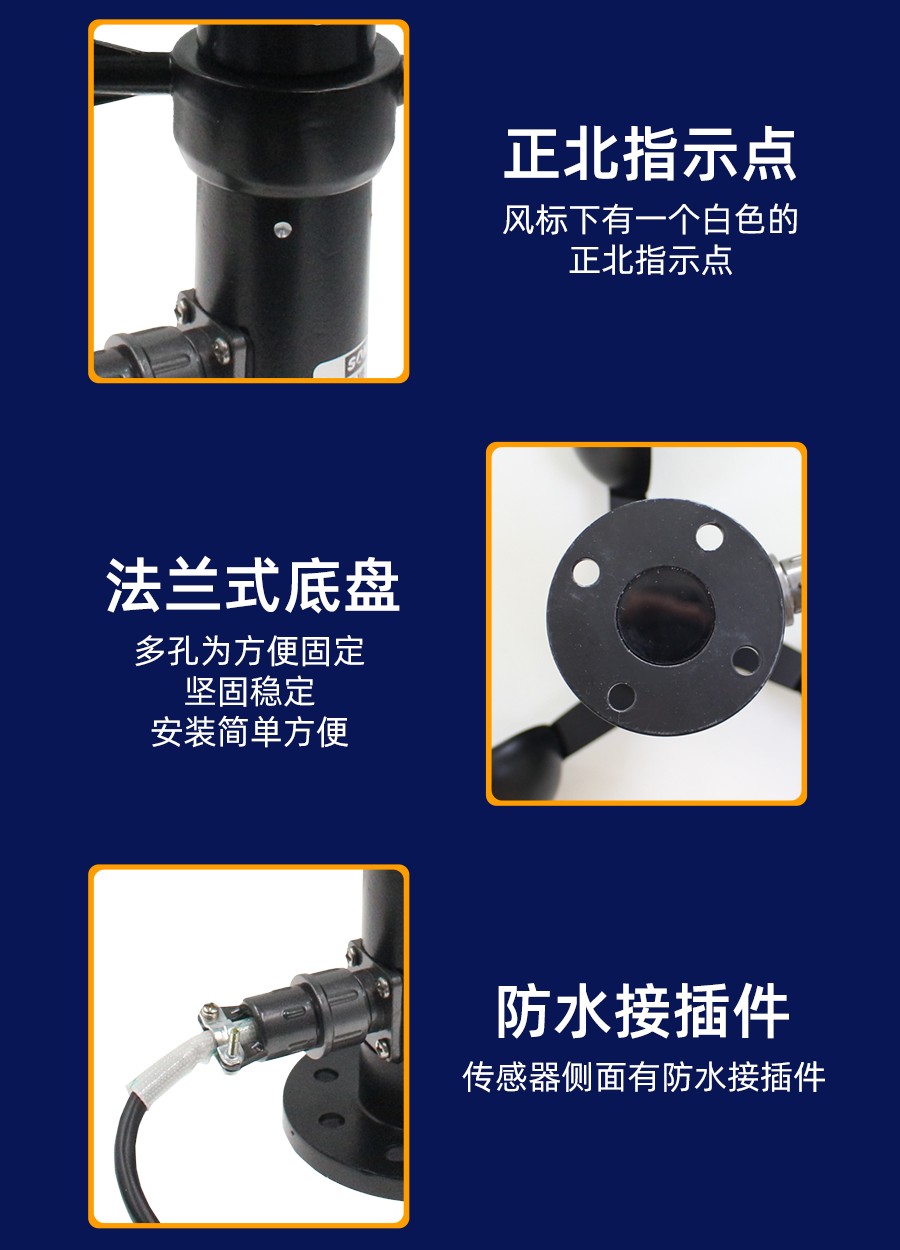

产品细节

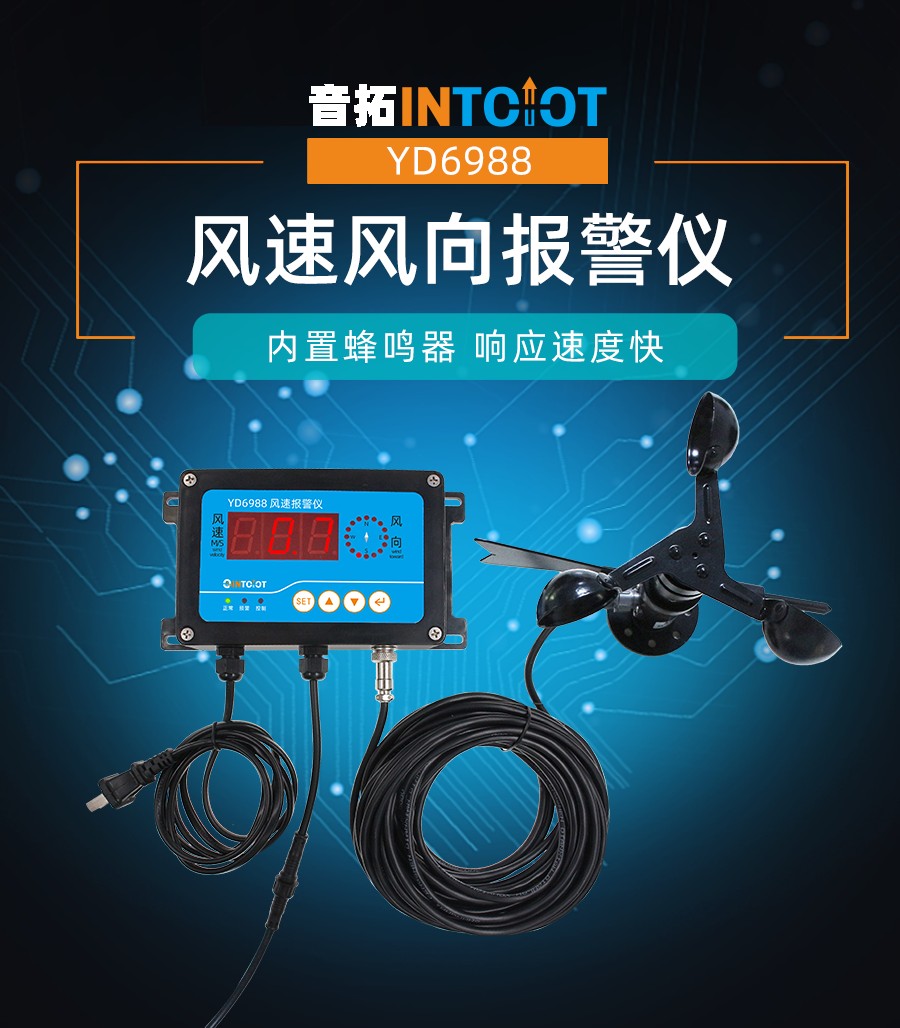

产品特色
典型应用

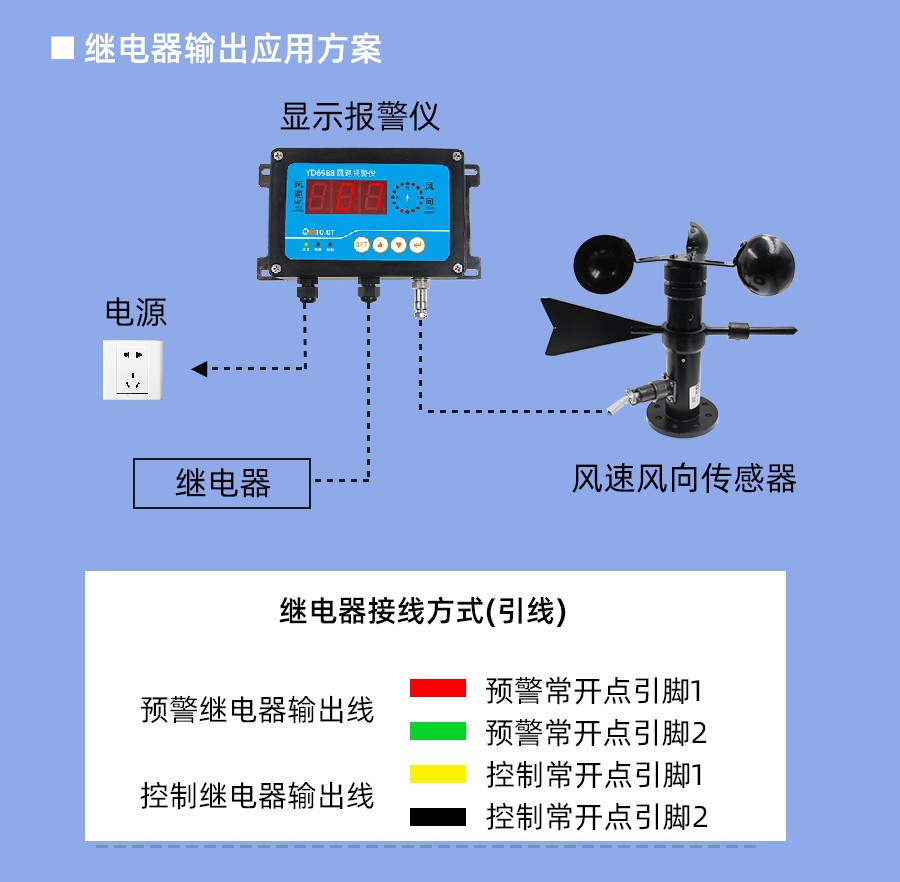

应用方案

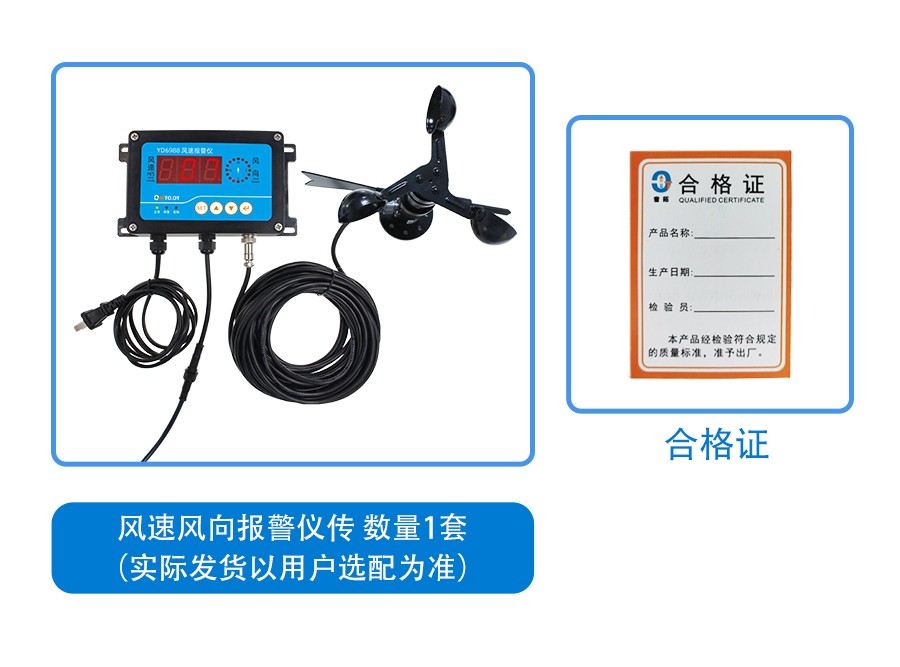

发货清单

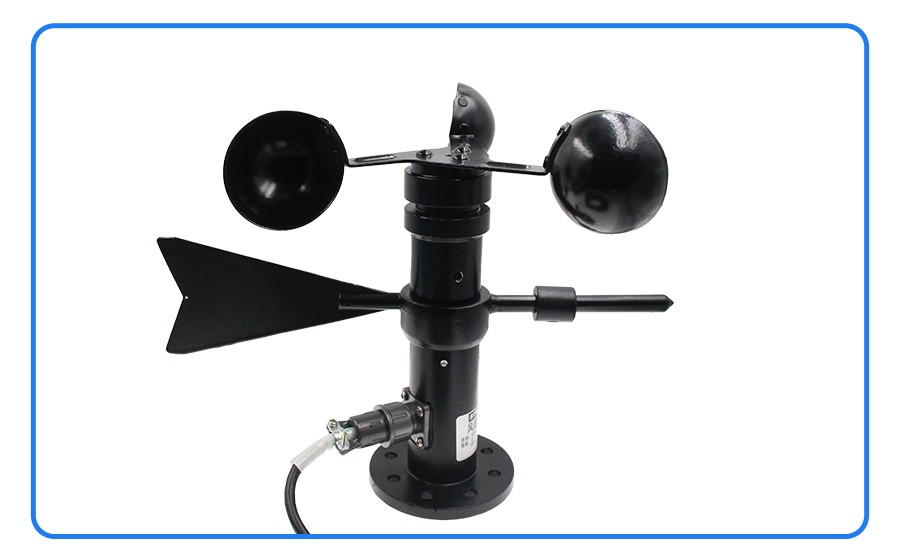

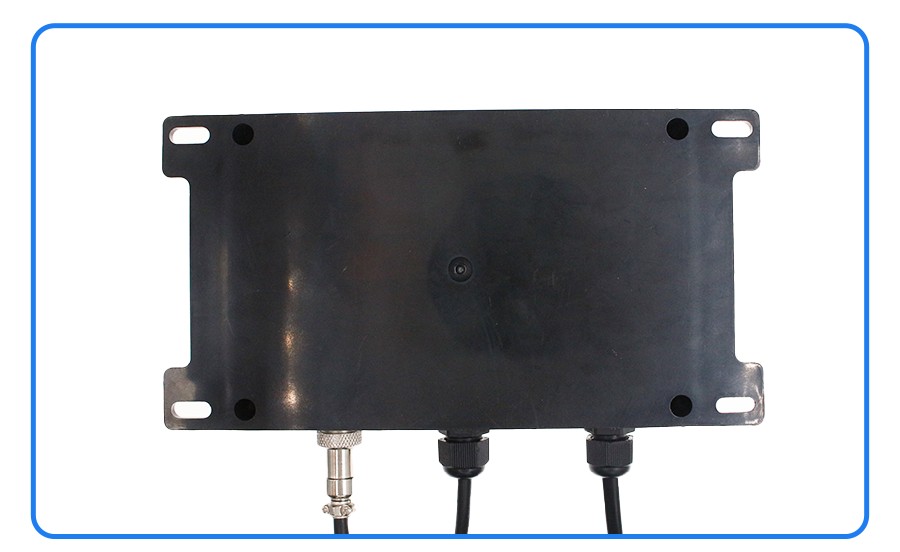

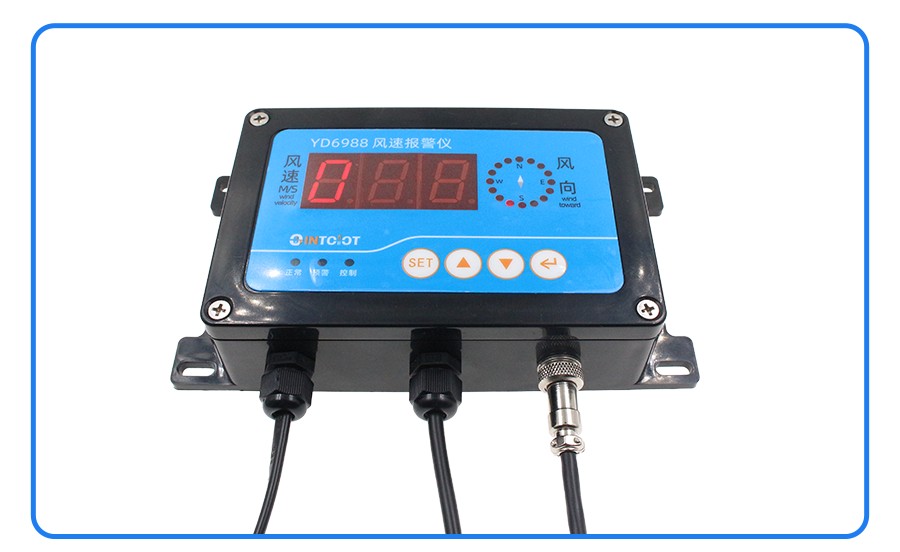

实物照片
RS485型：通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 模块及非记录仪表：9600,8,n,1 (记录仪系列产品默认：115200,8,n,1 ) 。
1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 02 C4 0B 。
| 地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 00 | 00 02 | C4 0B |
对于正确的问询帧，设备会响应数据：01 03 04 02 19 00 00 2A 4C ,响应格式：
| 地址 | 功能码 | 长度 | 数据1 | 数据2 | 校验码 |
| 01 | 03 | 04 | 02 18 | 02 19 | 2A 4C |
数据说明:命令中数据为十六进制，以数据1为例，02 18转为十进制数值为536,假设数据倍率为100，则真实值为536/100=5.36，其它以此类推。
2. 常用数据地址表
| 组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
| 40001 | 00 00 | 1#风速寄存器 | 只读 | 0~65535 |
| 40002 | 00 01 | 2#风向寄存器 | 只读 | 0~65535 |
| 40101 | 00 64 | 型号编码 | 只读 | 0~59999 |
| 40102 | 00 65 | 测点总数 | 只读 | 1~1600 |
| 40103 | 00 66 | 设备地址 | 读/写 | 1~249 |
| 40104 | 00 67 | 波特率 | 读/写 | 0~6 |
| 40105 | 00 68 | 通讯模式 | 读/写 | 1查询 2主动上传 |
| 40106 | 00 69 | 协议类型 | 读/写 | 1MODBUS-RTU 其它未使用 |
电流：风速与电流计算
例设量程为0~30m/s，模拟量输出为4~20mA电流信号时,风速与电流的计算关系如公式所示：C=(30-0)*(X-4)÷(20-4)+0,其中30为风速量程上限，0为量程下限，20为电流输出量程上限，4为下限,X为当前读出的电流值,C为计算出来的风速值,常用数值列表如下：
| 电流 X(mA) | 风速值 C(m/s) | 计算过程 |
| 4 | 0.0 | (30-0)*(4-4)÷(20-4)+0 |
| 5 | 1.9 | (30-0)*(5-4)÷(20-4)+0 |
| 6 | 3.8 | (30-0)*(6-4)÷(20-4)+0 |
| 7 | 5.6 | (30-0)*(7-4)÷(20-4)+0 |
| 8 | 7.5 | (30-0)*(8-4)÷(20-4)+0 |
| 9 | 9.4 | (30-0)*(9-4)÷(20-4)+0 |
| 10 | 11.3 | (30-0)*(10-4)÷(20-4)+0 |
| 11 | 13.1 | (30-0)*(11-4)÷(20-4)+0 |
| 12 | 15.0 | (30-0)*(12-4)÷(20-4)+0 |
| 13 | 16.9 | (30-0)*(13-4)÷(20-4)+0 |
| 14 | 18.8 | (30-0)*(14-4)÷(20-4)+0 |
| 15 | 20.6 | (30-0)*(15-4)÷(20-4)+0 |
| 16 | 22.5 | (30-0)*(16-4)÷(20-4)+0 |
| 17 | 24.4 | (30-0)*(17-4)÷(20-4)+0 |
| 18 | 26.3 | (30-0)*(18-4)÷(20-4)+0 |
| 19 | 28.1 | (30-0)*(19-4)÷(20-4)+0 |
| 20 | 30.0 | (30-0)*(20-4)÷(20-4)+0 |
如表所示，当测量值8mA时，当前风速为7.5m/s。
电流：风向与电流计算
例设量程为0~360°，模拟量输出为4~20mA电流信号时,风向与电流的计算关系如公式所示：C=(360-0)*(X-4)÷(20-4)+0,其中360为风向量程上限，0为量程下限，20为电流输出量程上限，4为下限,X为当前读出的电流值,C为计算出来的风向值,常用数值列表如下：
| 电流 X(mA) | 风向值 C(°) | 计算过程 |
| 4 | 0.0 | (360-0)*(4-4)÷(20-4)+0 |
| 5 | 22.5 | (360-0)*(5-4)÷(20-4)+0 |
| 6 | 45.0 | (360-0)*(6-4)÷(20-4)+0 |
| 7 | 67.5 | (360-0)*(7-4)÷(20-4)+0 |
| 8 | 90.0 | (360-0)*(8-4)÷(20-4)+0 |
| 9 | 112.5 | (360-0)*(9-4)÷(20-4)+0 |
| 10 | 135.0 | (360-0)*(10-4)÷(20-4)+0 |
| 11 | 157.5 | (360-0)*(11-4)÷(20-4)+0 |
| 12 | 180.0 | (360-0)*(12-4)÷(20-4)+0 |
| 13 | 202.5 | (360-0)*(13-4)÷(20-4)+0 |
| 14 | 225.0 | (360-0)*(14-4)÷(20-4)+0 |
| 15 | 247.5 | (360-0)*(15-4)÷(20-4)+0 |
| 16 | 270.0 | (360-0)*(16-4)÷(20-4)+0 |
| 17 | 292.5 | (360-0)*(17-4)÷(20-4)+0 |
| 18 | 315.0 | (360-0)*(18-4)÷(20-4)+0 |
| 19 | 337.5 | (360-0)*(19-4)÷(20-4)+0 |
| 20 | 360.0 | (360-0)*(20-4)÷(20-4)+0 |
如表所示，当测量值8mA时，当前风向为90°。
DC0-5V电压：风速与DC0-5V电压计算
例设量程为0~30m/s，模拟量输出为0~5VDC0-5V电压信号时,风速与DC0-5V电压的计算关系如公式所示：C=(30-0)*(X-0)÷(5-0)+0,其中30为风速量程上限，0为量程下限，5为DC0-5V电压输出量程上限，0为下限,X为当前读出的DC0-5V电压值,C为计算出来的风速值,常用数值列表如下：
| DC0-5V电压 X(V) | 风速值 C(m/s) | 计算过程 |
| 0 | 0.0 | (30-0)*(0-0)÷(5-0)+0 |
| 1 | 6.0 | (30-0)*(1-0)÷(5-0)+0 |
| 2 | 12.0 | (30-0)*(2-0)÷(5-0)+0 |
| 3 | 18.0 | (30-0)*(3-0)÷(5-0)+0 |
| 4 | 24.0 | (30-0)*(4-0)÷(5-0)+0 |
| 5 | 30.0 | (30-0)*(5-0)÷(5-0)+0 |
如表所示，当测量值2.5V时，当前风速为15m/s。
DC0-5V电压：风向与DC0-5V电压计算
例设量程为0~360°，模拟量输出为0~5VDC0-5V电压信号时,风向与DC0-5V电压的计算关系如公式所示：C=(360-0)*(X-0)÷(5-0)+0,其中360为风向量程上限，0为量程下限，5为DC0-5V电压输出量程上限，0为下限,X为当前读出的DC0-5V电压值,C为计算出来的风向值,常用数值列表如下：
| DC0-5V电压 X(V) | 风向值 C(°) | 计算过程 |
| 0 | 0.0 | (360-0)*(0-0)÷(5-0)+0 |
| 1 | 72.0 | (360-0)*(1-0)÷(5-0)+0 |
| 2 | 144.0 | (360-0)*(2-0)÷(5-0)+0 |
| 3 | 216.0 | (360-0)*(3-0)÷(5-0)+0 |
| 4 | 288.0 | (360-0)*(4-0)÷(5-0)+0 |
| 5 | 360.0 | (360-0)*(5-0)÷(5-0)+0 |
如表所示，当测量值2.5V时，当前风向为180°。
