技术参数
| 技术参数 | 参数值 |
| 噪声测量范围 | 30~130DB |
| 噪声测量精度 | ±3% |
| 输出方式 | RS485/TTL/DC0-3V |
| 供电电源 | DC5V 1A |
| 运行环境温度 | -30~85℃ |
| 运行环境湿度 | 5%RH~90%RH |
产品选型
产品设计了RS485,TTL,DC0-3V多种输出方式，根据输出方式的不同，产品分为以下几种型号。
| 产品型号 | 输出方式及供电压范围 |
| YN7902B | RS485总线 |
| YN7902TTL | TTL |

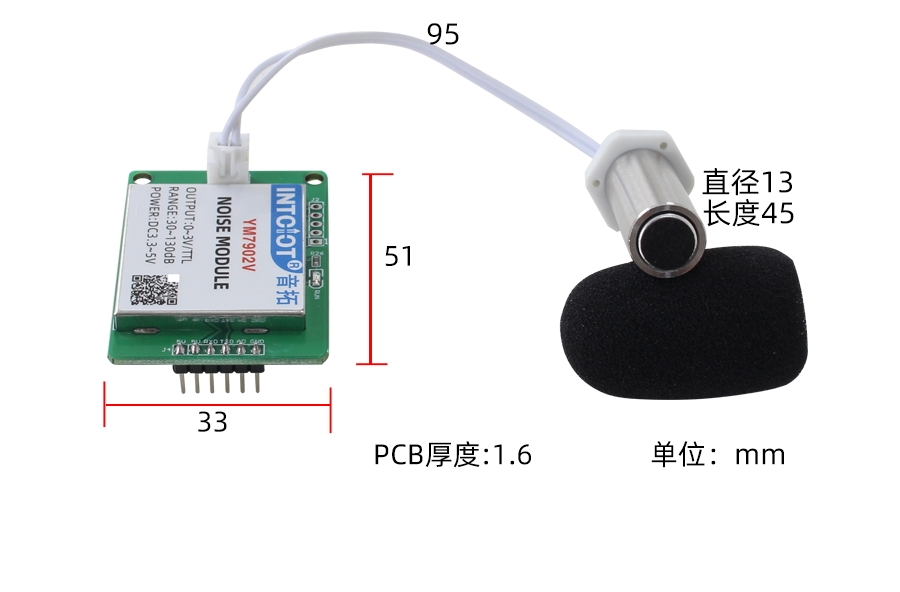

外形尺寸
产品接线

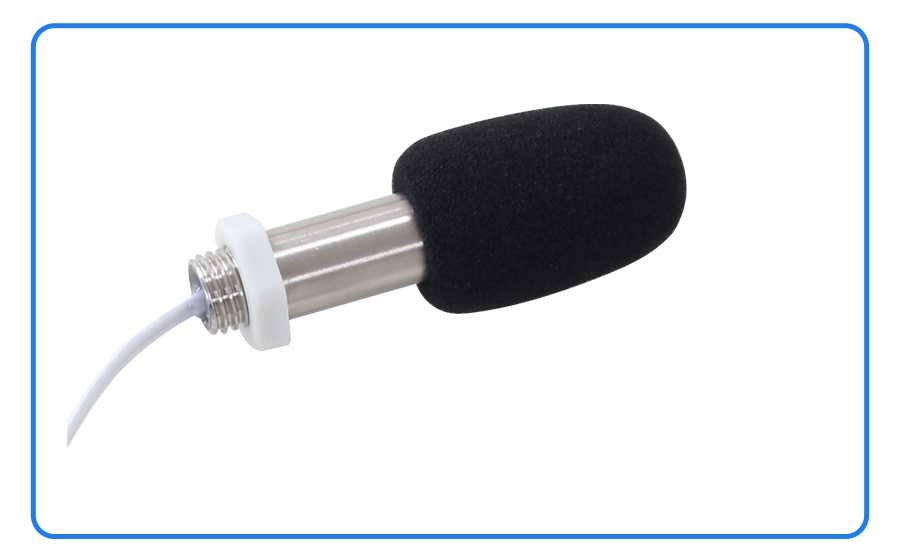

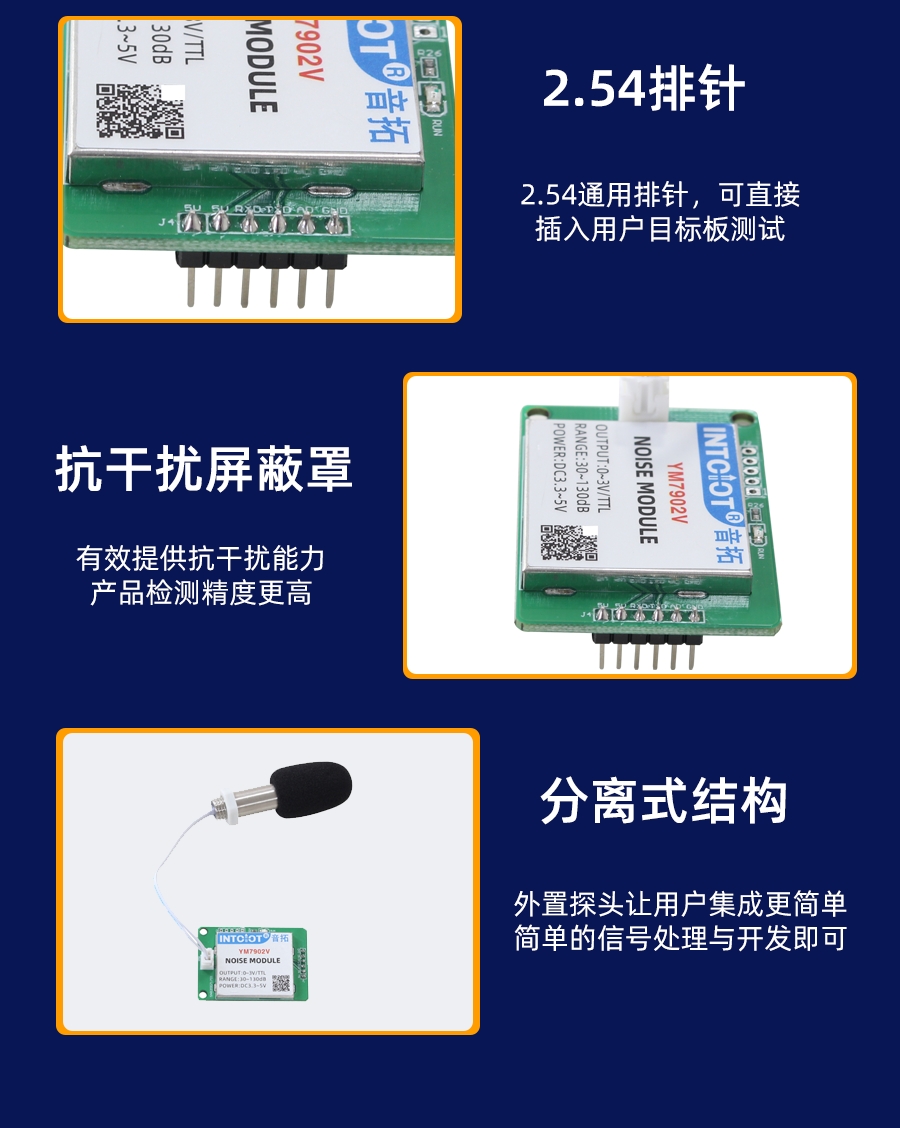

产品细节
产品特色

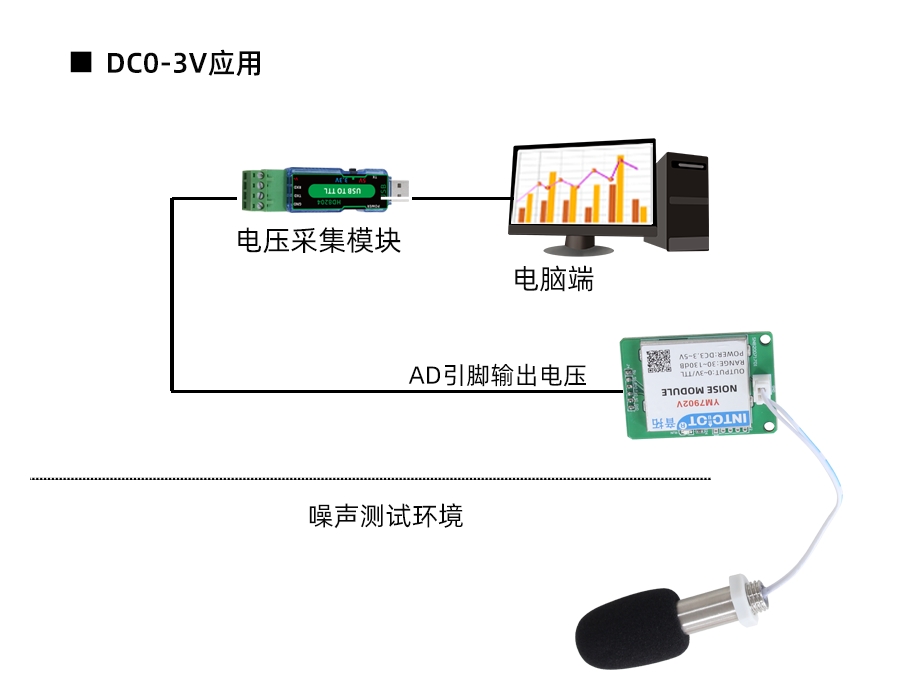

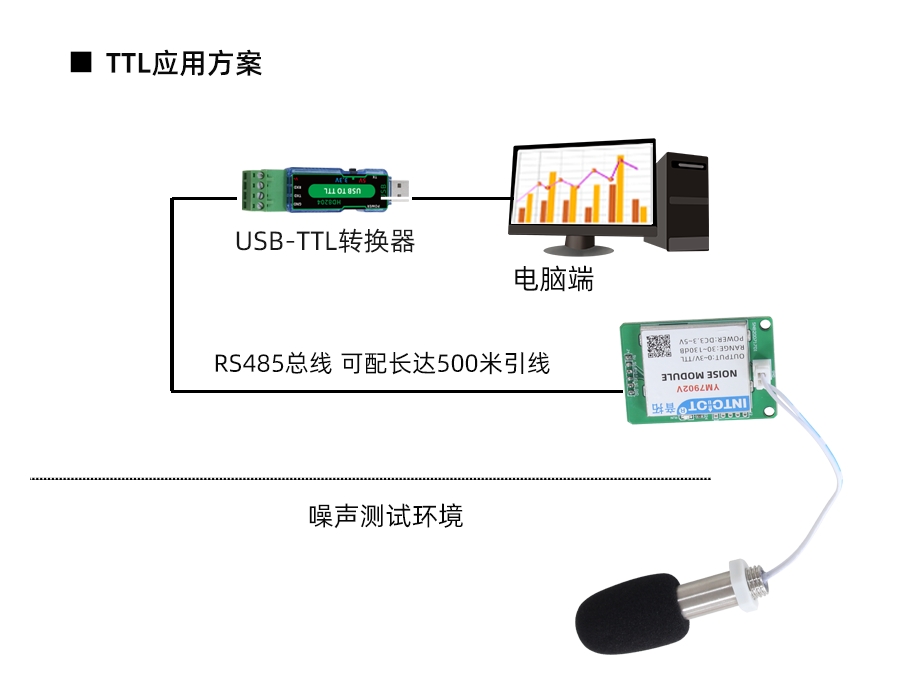

应用方案
典型应用

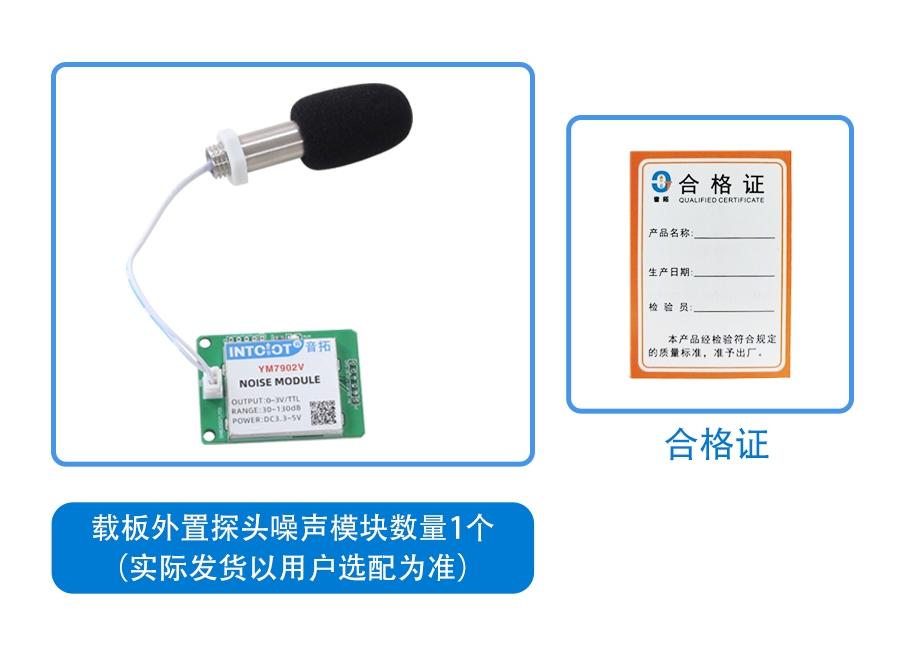

发货清单

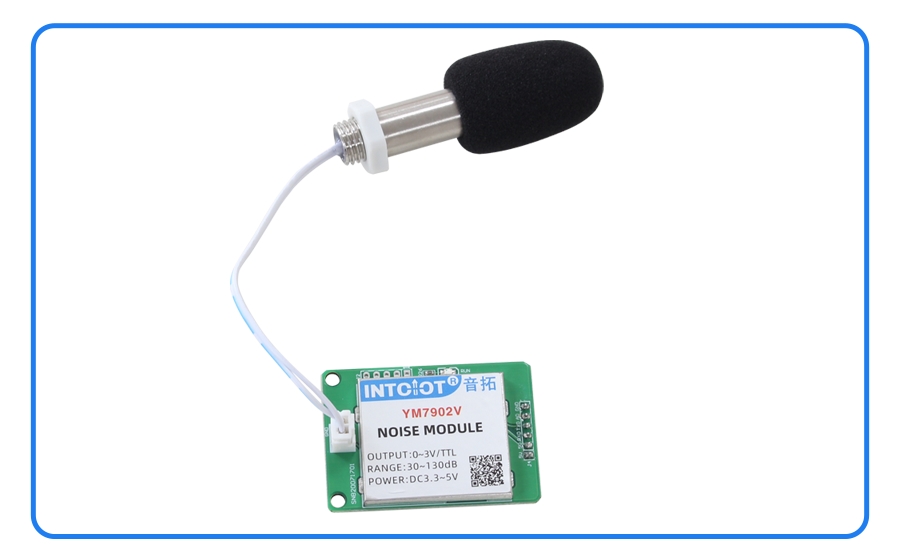

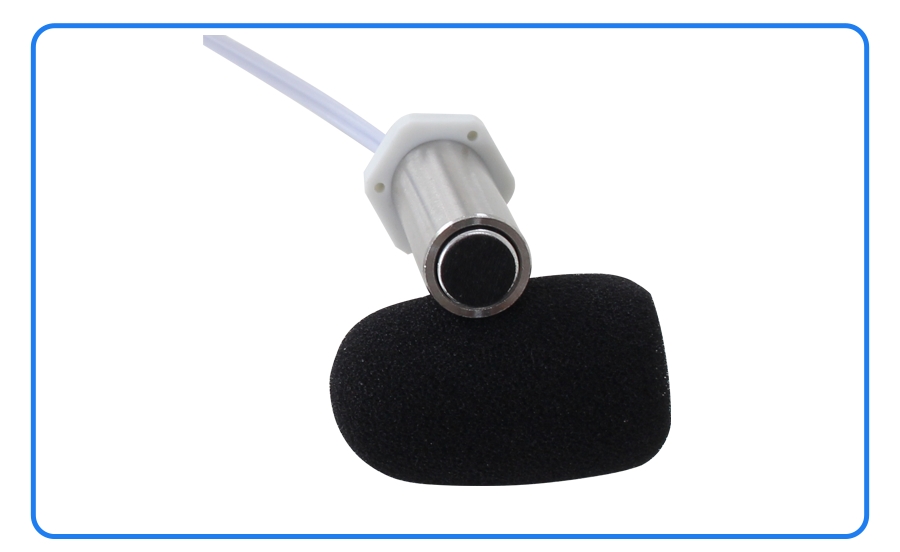

实物照片
RS485/TTL型：通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 模块及非记录仪表：9600,8,n,1 或 记录仪：115200,8,n,1 。
1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 01 84 0A 。
| 地址 | 功能码 | 起始地址 | 数据长度 | 校验码 |
| 01 | 03 | 00 00 | 00 01 | 84 0A |
对于正确的问询帧，设备会响应数据：01 03 02 00 79 79 A6 ,响应格式：
| 地址 | 功能码 | 长度 | 数据1 | 校验码 |
| 01 | 03 | 02 | 00 79 | 79 A6 |
数据说明:命令中数据为十六进制，以数据1为例，00 79转为十进制数值为121,假设数据倍率为100，则真实值为121/100=1.21，其它以此类推。
2. 常用数据地址表
| 组态地址 | 寄存器地址 | 寄存器说明 | 数据类型 | 值范围 |
| 40001 | 00 00 | 1#噪声寄存器 | 只读 | 0~65535 |
| 40101 | 00 64 | 型号编码 | 读/写 | 0~65535 |
| 40102 | 00 65 | 测点总数 | 读/写 | 1~20 |
| 40103 | 00 66 | 设备地址 | 读/写 | 1~249 |
| 40104 | 00 67 | 波特率 | 读/写 | 0~6 |
| 40105 | 00 68 | 通讯模式 | 读/写 | 1~4 |
| 40106 | 00 69 | 协议类型 | 读/写 | 1~10 |
DC0-3VDC0-3V电压型：噪声与DC0-3V电压计算
例设量程为30~130dB，模拟量输出为0~3VDC0-3V电压信号时,噪声与DC0-3V电压的计算关系如公式所示：C=(130-30)*(X-0)÷(3-0)+30,其中130为噪声量程上限，30为量程下限，3为DC0-3V电压输出量程上限，0为下限,X为当前读出的DC0-3V电压值,C为计算出来的噪声值,常用数值列表如下：
| DC0-3V电压 X(V) | 噪声值 C(dB) | 计算过程 |
| 0 | 30.0 | (130-30)*(0-0)÷(3-0)+30 |
| 1 | 63.3 | (130-30)*(1-0)÷(3-0)+30 |
| 2 | 96.7 | (130-30)*(2-0)÷(3-0)+30 |
| 3 | 130.0 | (130-30)*(3-0)÷(3-0)+30 |
如表所示，当测量值1.5V时，当前噪声为80dB。
